ODU MINI-SNAP® SERIES B: КОМПАКТНЫЕ СОЕДИНИТЕЛИ С PUSH-PULL ЗАЩЕЛКОЙ
2025-06-20
Ключевые особенности
Инновационная система фиксации
-
Запатентованная защелка ODU SNAP-LOCK® (одноручное включение/отключение)
-
Тактильная индикация срабатывания
-
Защита от вибрации до 20g (IEC 60068-2-6)
Экстремальная устойчивость
-
Степень защиты IP68/IP69K (погружение/высокое давление)
-
Корпус из стеклонаполненного полиамида (-40°C ~ +125°C)
-
Устойчивость к УФ-излучению и химикатам
Основные применения
Медицинское оборудование
-
Хирургические инструменты (автоклавируемые при 135°C)
-
Диагностические сканеры МРТ/КТ
Промышленная автоматизация
-
Роботы-манипуляторы (ISO 9409-1-50-4-M6)
-
Датчики Industry 4.0 (защита от EMI/RFI)
Транспортные системы
-
Ж/д сигнализация (EN 50155)
-
Авионика (воспламеняемость UL94 V-0)
Технические параметры
| Характеристика | Значение |
|---|---|
| Контакты | 2~12 позиций (сигнал/сила/смешан) |
| Ток/напряжение | 16A / 1000V (силовые) |
| Сопротивление изоляции | >1000 МОм (при 500V DC) |
| Диэлектрическая прочность | 2500V AC (50Hz) |
| Срок службы | >10 000 циклов подключения |
Конкурентные преимущества
✅ На 40% компактнее стандартных круглых соединителей
✅ Модульная конструкция: поддержка гибридных контактов (RJ45/оптоволокно)
✅ Совместимость с кабельными сальниками PG7~PG16

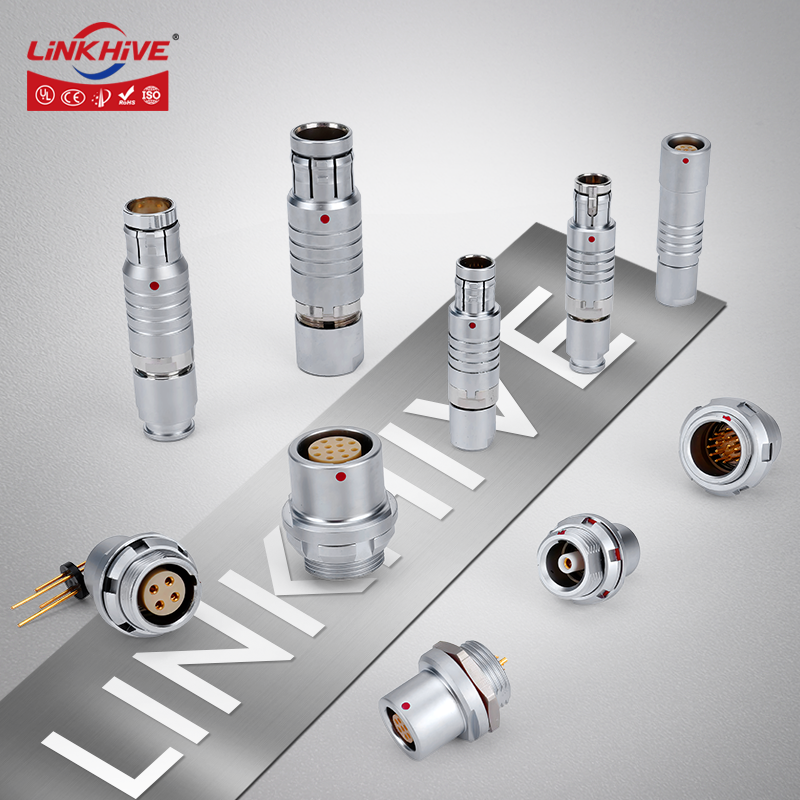

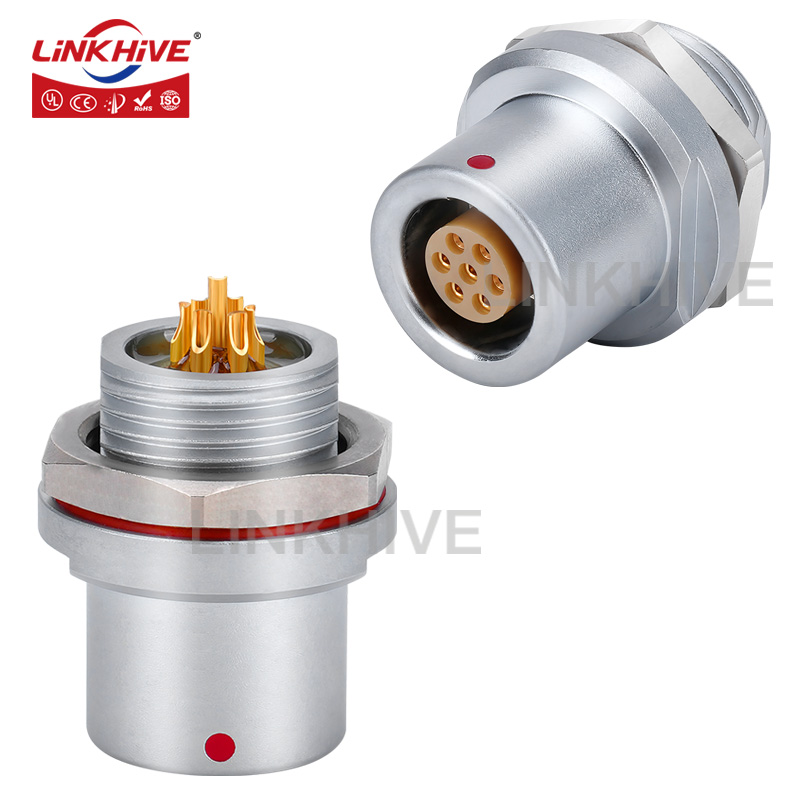

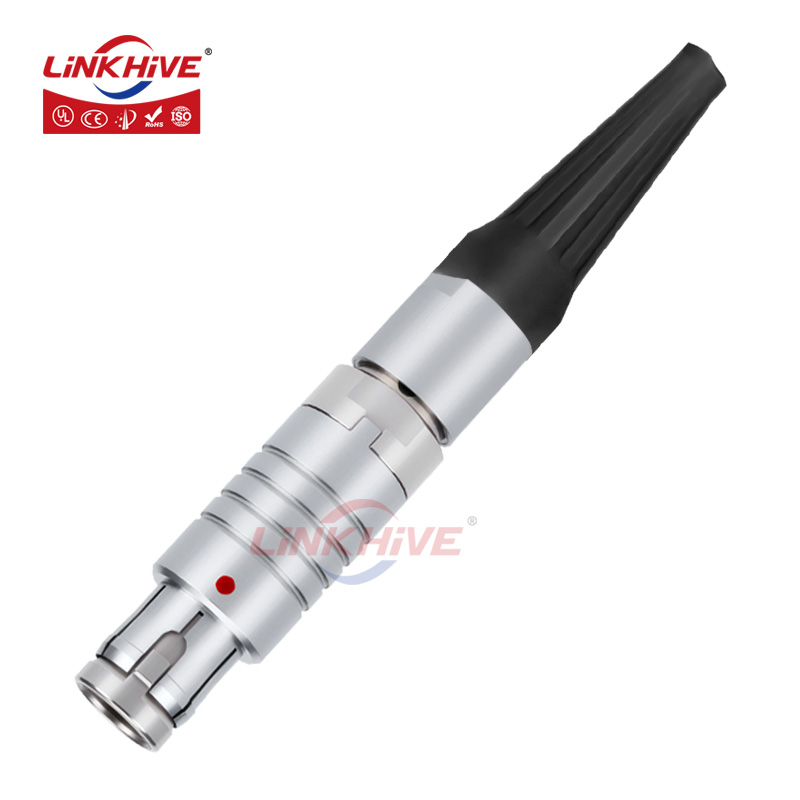

Совместим с разъемами серии ODU Mini Snap серии B с количеством контактов: 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 19, 20, 22, 24, 26, 30, 32; с защелкой типа push-pull
