F серия MR/ML: высоковакуумная герметичная розетка для экстремальных нагрузок

содержание

• Почему вакуумная плотность разъема важнее стандартного IP68?
• Как типы крепления ML и MR решают проблему толстых панелей?
• Зачем в конструкции применяется заливка эпоксидной смолой?
• Какие преимущества дает комбинация Push-Pull и широкого выбора контактов?

Герметичная розетка F серия MR/ML задает новые стандарты для приборных интерфейсов, работающих в условиях вакуума и экстремального давления. В то время как большинство промышленных коннекторов ограничиваются защитой от брызг и пыли, данное изделие спроектировано для обеспечения абсолютной молекулярной плотности. Это критически важно для полупроводниковой промышленности, медицинского оборудования (например, масс-спектрометров) и аэрокосмических систем, где малейшая утечка среды недопустима.

Почему вакуумная плотность разъема важнее стандартного IP68?

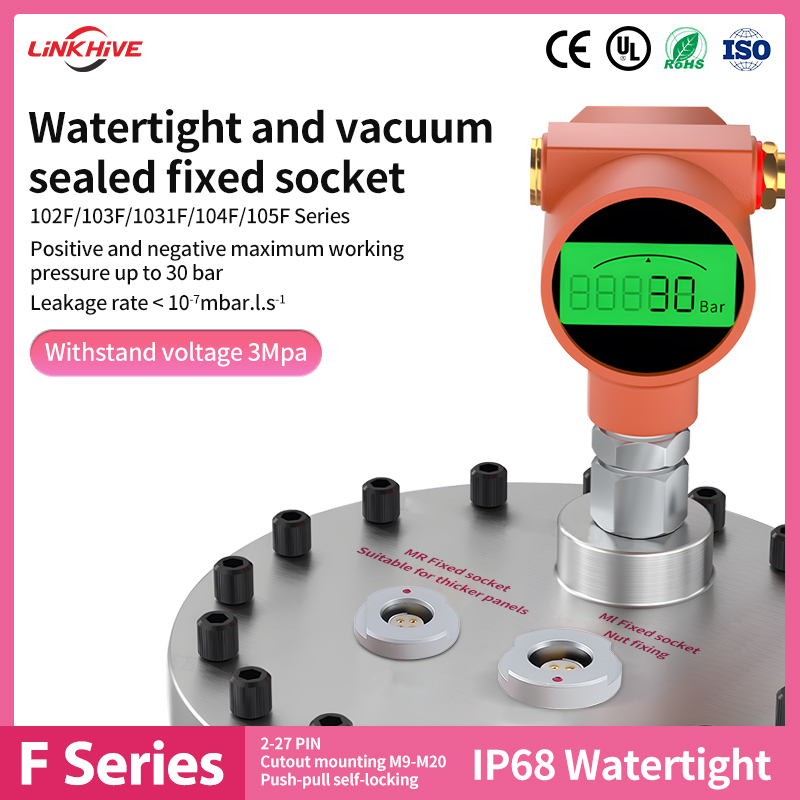

Стандарт IP68 гарантирует защиту от проникновения воды внутрь корпуса. Однако в вакуумных системах физика процесса обратна: внешнее атмосферное давление стремится раздавить камеру, а внутренние газы могут просачиваться наружу. В рассматриваемой модели заявлен уровень герметичности, при котором скорость утечки составляет менее 10⁻⁷ mbar·l/s. Для достижения таких показателей применяется комбинированная система уплотнений: специальное резиновое кольцо (sealing ring) на посадочном фланце и полная заливка контактной группы эпоксидной смолой. Устройство успешно выдерживает избыточное и отрицательное рабочее давление до 30 бар, а испытательное напряжение на пробой достигает 3 МПа.

Как типы крепления ML и MR решают проблему толстых панелей?

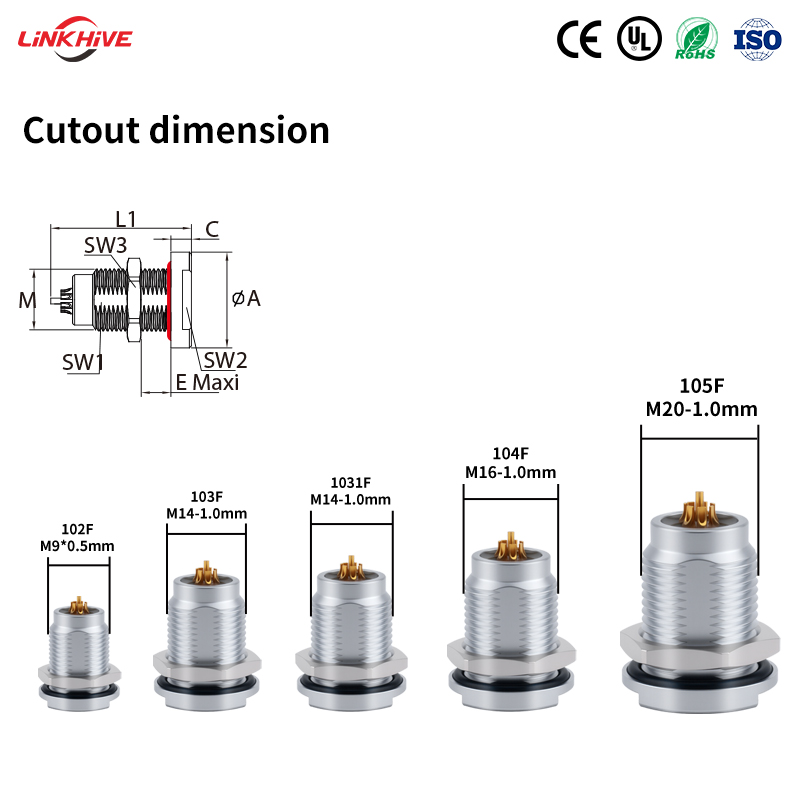

Приборные панели в тяжелой промышленности или специализированных камерах часто имеют значительную толщину. Инженеры предусмотрели два конструктивных решения. Модификация ML (Nut fixing) предполагает крепление с помощью гайки внутри шасси, что оптимально для стандартных стенок. В свою очередь, версия MR разработана специально для более толстых панелей (Suitable for thicker panels). Обе модели используют метод сквозного монтажа (Cutout mounting) с резьбой от компактной M9×0.5 до крупной M20×1.0, что обеспечивает жесткую фиксацию и сохраняет герметичность независимо от толщины стенки оборудования.

Зачем в конструкции применяется заливка эпоксидной смолой?

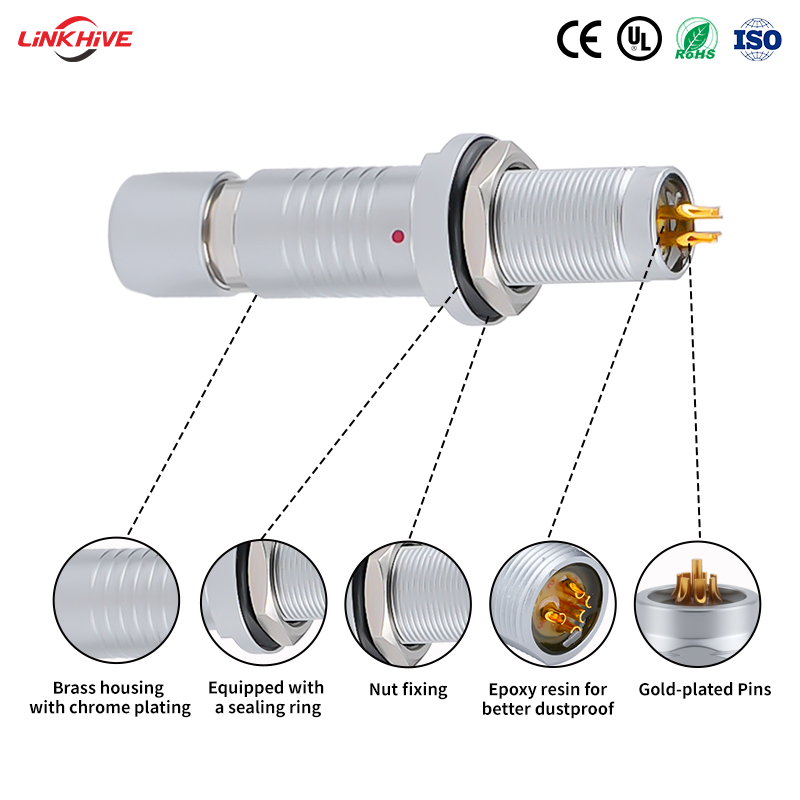

Позолоченные контакты (Gold-plated Pins) нуждаются в надежной изоляции. Использование эпоксидной смолы (Epoxy resin) выполняет двойную функцию. Во-первых, она намертво фиксирует штыри, предотвращая их смещение при вибрациях. Во-вторых, полимер создает монолитный барьер для влаги и газов, превосходящий по надежности обычные уплотнители. В сочетании с латунным корпусом, имеющим хромовое покрытие (Brass housing with chrome plating), это обеспечивает устойчивость к агрессивным средам и коррозии даже при длительном воздействии морского климата или химических реагентов.

Какие преимущества дает комбинация Push-Pull и широкого выбора контактов?

Несмотря на суровые условия эксплуатации, интерфейс остается эргономичным. Механизм самозапирания Push-Pull позволяет выполнить сочленение одним движением, что экономит время при обслуживании. Розетка предлагает конфигурации от 2 до 27 контактов, позволяя передавать как силовые линии, так и слаботочные сигналы управления. Это делает высоковакуумный разъем универсальным решением для интеграции датчиков давления, клапанов и систем сбора данных в единый узел, устойчивый к вибрациям и ударным нагрузкам.

В заключение стоит подчеркнуть, что F серия MR/ML — это узкоспециализированный инструмент для самых ответственных задач. Компания LINKHIVE гарантирует строгий контроль качества сборки и полное соответствие международным стандартам CE, UL, RoHS и ISO. Выбирая данный вакуумно-плотный интерфейс, проектировщики получают непревзойденную надежность для систем, где цена ошибки слишком высока.
