Рекламный обзор серии разъемов B-ZNG с фиксирующей системой
2025-06-25

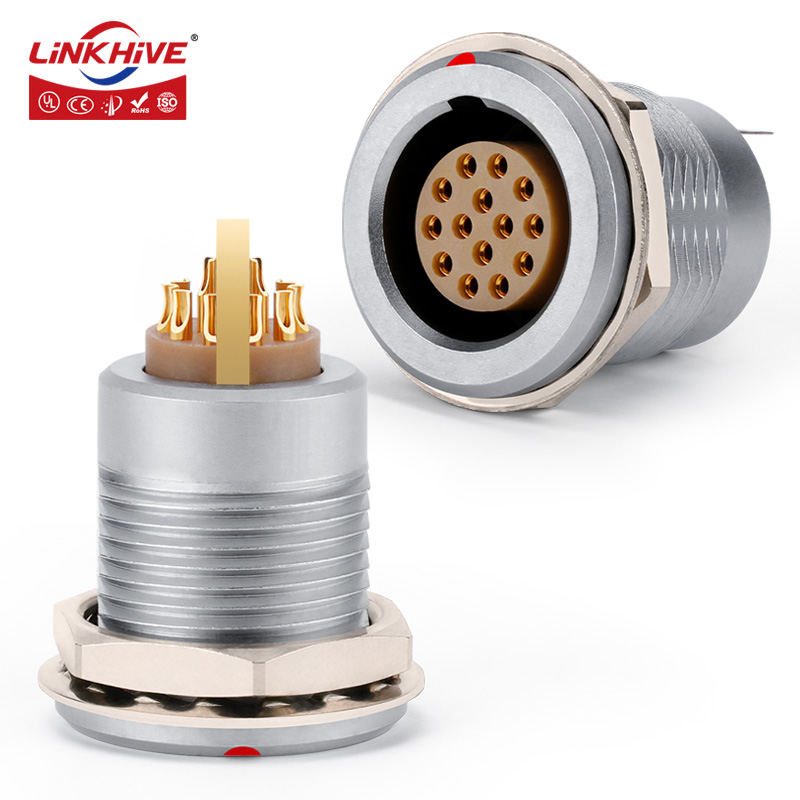

Серия разъемов ZNG представляет собой профессиональные решения для промышленных и коммерческих применений, сочетающие надежность, высокую механическую стойкость и защиту от электромагнитных помех. Эти разъемы идеально подходят для оборудования, работающего в экстремальных условиях.
1. Основные характеристики
1.1 Конструктивные особенности
Фиксирующая система: Безопасная система push-pull с самоблокировкой.
Многожильность: Поддержка от 2 до 47 контактов.
Варианты подключения: Пайка и монтаж на печатную плату (прямые и угловые контакты).
Защита от неправильного подключения: Различные ключевые позиции предотвращают ошибки.
1.2 Механическая и экологическая стойкость
Температурный диапазон: От -55°C до +250°C.
Вибрационная устойчивость: 10-2000 Гц при 15g.
Ударопрочность: 100g в течение 6 мс.
Коррозионная стойкость: Результаты испытаний >14 дней в соляном тумане.

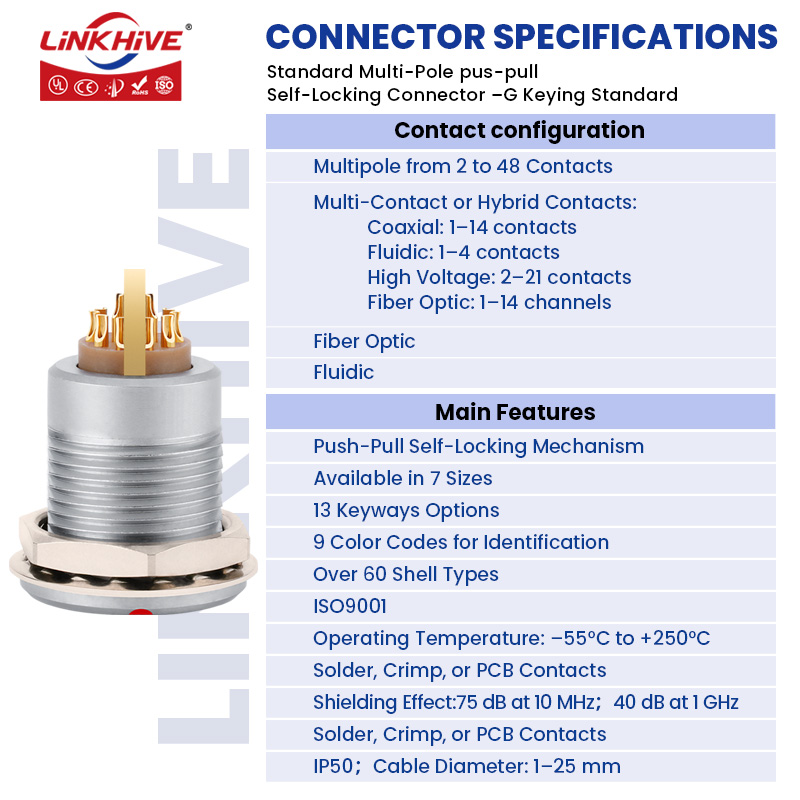

2. Технические параметры
2.1 Электрические характеристики
Сопротивление изоляции: ≥1000 МОм.
Экранирование:
≥75 дБ на 10 МГц.
≥40 дБ на 1 ГГц.
Срок службы: Более 5000 циклов подключения/отключения.
2.2 Габариты и монтаж
Высокая плотность монтажа: Компактные размеры экономят пространство.
Панельные отверстия: Подробные схемы для каждой модели (серии 00B-4B).
Система позиционирования: Опциональные направляющие штифты (тип G или A-M/R).
3. Применение
3.1 Промышленность
Автоматизированные производственные линии.
Телекоммуникационное оборудование.
3.2 Транспорт и энергетика
Железнодорожные системы.
Генераторы и распределительные устройства.
4. Преимущества ZNG
360° экранирование: Полная защита от EMI/RFI.
Стандарты защиты: IP50 (применимо к отдельным моделям).
Материалы: Корпус и изолятор из PEEK обеспечивают долговечность.
Пример модели:
ZNG 3B: Диаметр 21 мм, резьба M18x1.0, идеален для тяжелых условий эксплуатации
5. Заключение
Разъемы ZNG – это надежные и универсальные компоненты для критически важных применений. Для подбора конфигурации обратитесь к нашим специалистам.
