K серия THG: преимущества Г-образной геометрии в промышленной коммутации

содержание

• Каким образом Г-образная конструкция предотвращает деградацию проводника?
• Почему сочетание хромированной латуни и TPU-оболочки считается оптимальным?
• Как обеспечивается целостность сигналов в многоканальном интерфейсе?
• Какие механические и климатические барьеры гарантируют долговечность узла?

Разъем K серия THG спроектирован как инженерный ответ на вызовы плотной компоновки в современных промышленных шкафах, где ограниченное пространство диктует жесткие правила прокладки магистралей. В отличие от прямых аналогов, данная Г-образная конструкция кардинально меняет динамику распределения механических нагрузок на кабель, предотвращая его преждевременный износ.

Каким образом Г-образная конструкция предотвращает деградацию проводника?

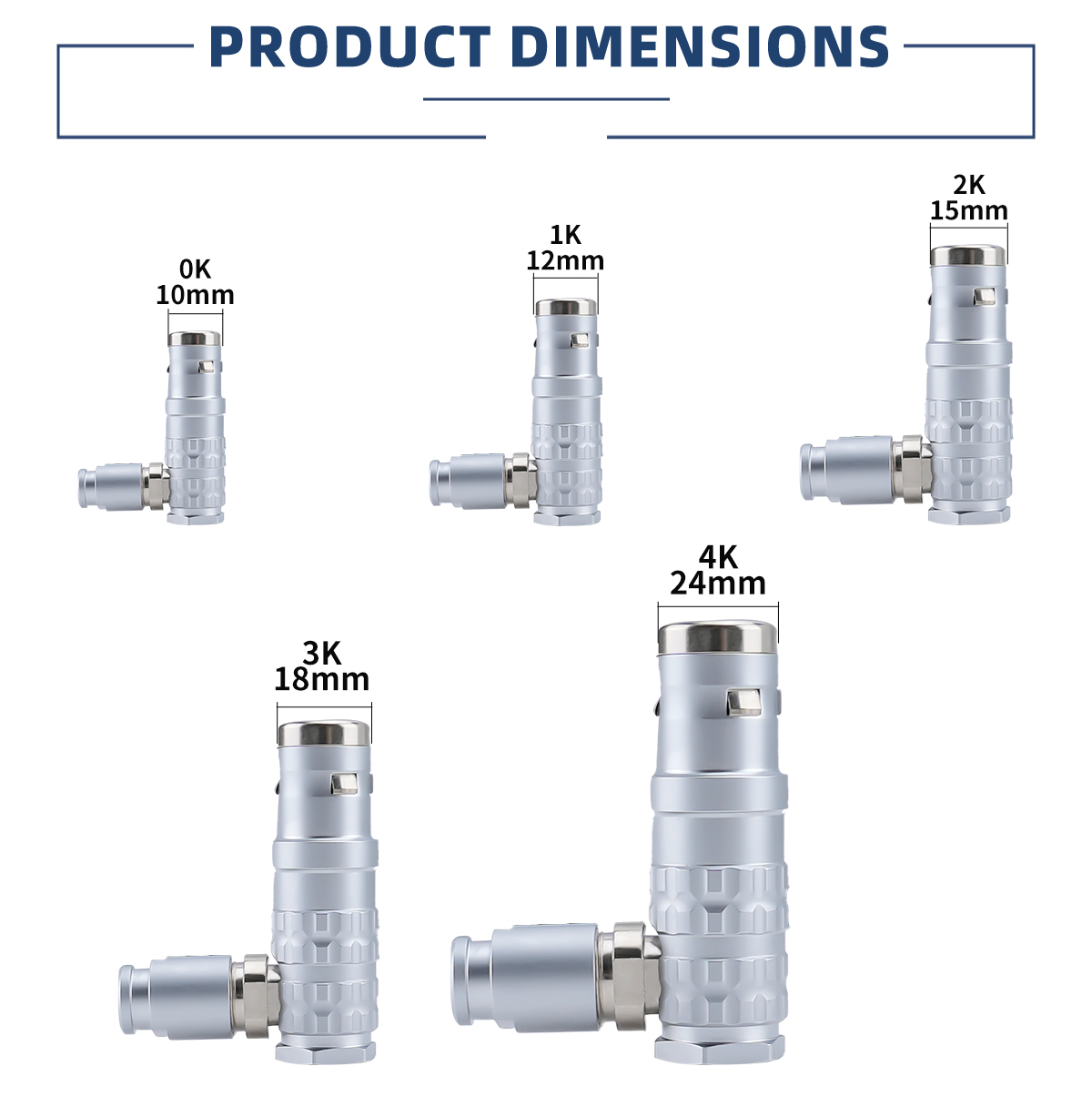

В условиях ограниченного доступа к задней стенке прибора прямой вывод кабеля часто приводит к критическому уменьшению радиуса изгиба. Такая деформация создает избыточное напряжение на порт и провоцирует микроразрывы внутренних жил. Интеграция изгиба 90° позволяет трассе принять естественное положение параллельно плоскости шасси. Независимо от габаритов (от миниатюрного 0K до массивного 4K), подобная геометрия обеспечивает плавный отвод кабеля, полностью исключая эффект «рычага» при обслуживании оборудования или случайных рывках.

Почему сочетание хромированной латуни и TPU-оболочки считается оптимальным?

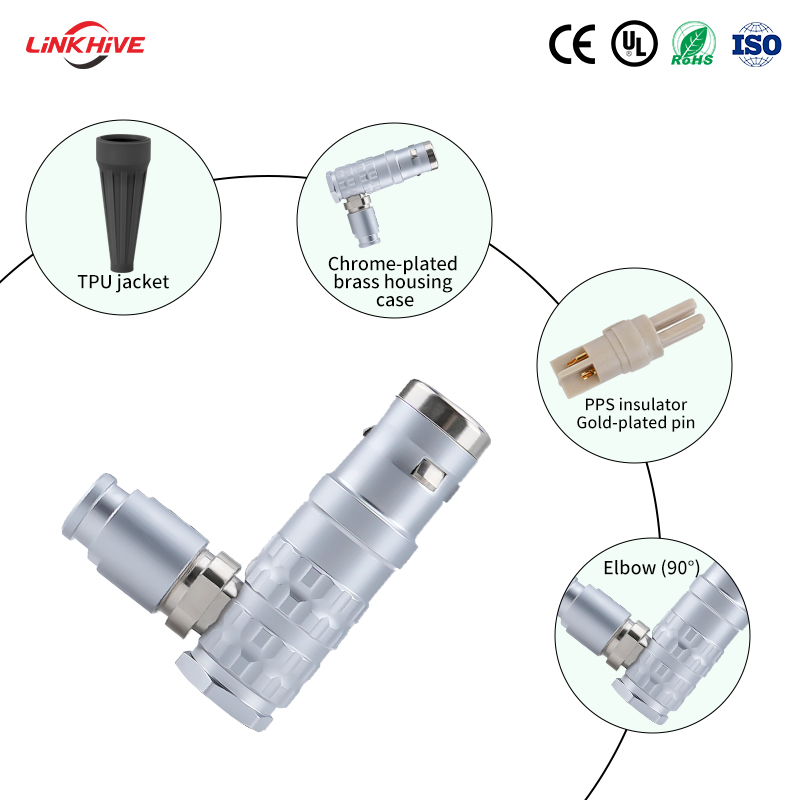

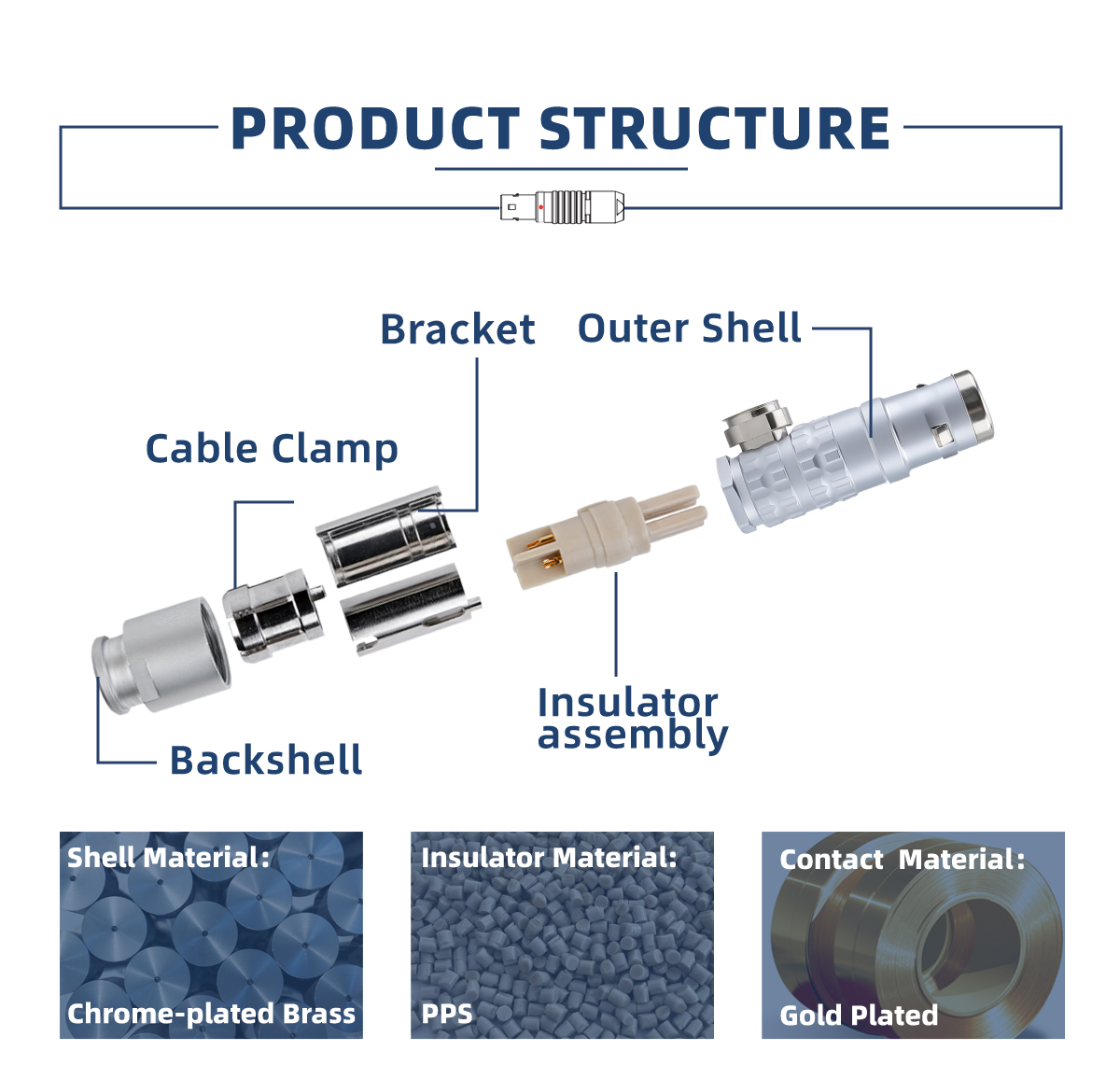

В тяжелых условиях эксплуатации интерфейс подвергается комбинированному воздействию вибраций и абразивного трения. Силовой корпус (Outer Shell) выполняется из латуни с гальваническим нанесением хрома, что придает поверхности высокую твердость и устойчивость к коррозионным процессам. Задняя часть (Backshell) дополняется эластичным полиуретановым чехлом (TPU jacket), который работает как демпфер, поглощая высокочастотные микро-колебания. Взаимодействие жесткого металлического каркаса и эластичного полимера в сочетании с фиксирующим зажимом (Cable Clamp) создает многоступенчатую систему разгрузки, защищающую паяные узлы от разрывов.

Как обеспечивается целостность сигналов в многоканальном интерфейсе?

Использование до 48 контактов (2-48 Pins) в ограниченном объеме требует безупречной изоляции. Внутренняя сборка базируется на полифениленсульфиде (PPS) — полимере с низким коэффициентом диэлектрических потерь, который сохраняет геометрическую стабильность при нагреве. Золоченые контакты (gold-plated pins) минимизируют переходное сопротивление. Для подавления внешних электромагнитных наводок применяется непрерывное 360-градусное экранирование. Механизм Push-Pull с направляющими штырями (Multiple Dowel Pins) гарантирует не только быстрое сочленение, но и точное совмещение осей, исключая перекос и деформацию штырей.

Какие механические и климатические барьеры гарантируют долговечность узла?

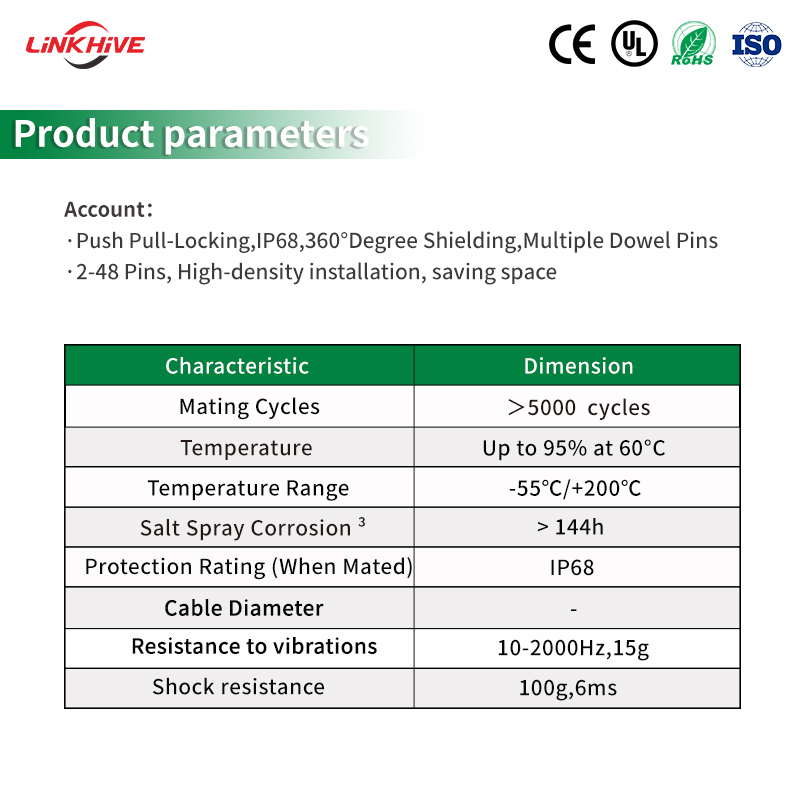

Промышленный стандарт надежности подразумевает способность работать в агрессивных средах. Благодаря плотному прилеганию элементов, в сочлененном состоянии достигается степень пылевлагозащиты IP68. Изделие сохраняет функциональность в диапазоне от –55 °C до +200 °C, а антикоррозионная обработка позволяет выдерживать воздействие соляного тумана на протяжении 144 часов. Механический ресурс превышает 5000 циклов. Устройство успешно противостоит вибрациям с ускорением 15g (в спектре 10–2000 Гц) и кратковременным ударам силой до 100g.

Подводя итог, можно констатировать, что переход на угловые решения продиктован не только стремлением к миниатюризации, но и необходимостью повышения отказоустойчивости всей системы. Компания LINKHIVE гарантирует строгий контроль сборки и соответствие международным стандартам CE, UL, RoHS и ISO, предоставляя инженерам надежный инструмент для коммутации ответственных узлов.
