K серия ZEG: 3 варианта монтажа для оптимизации печатных плат

содержание

• Зачем в конструкции предусмотрены угловые контакты под 90 градусов?
• Как разъем с PCB-монтажом повышает технологичность производства?
• Почему полимер PPS обеспечивает стабильность при высоких частотах?
• Как метрическая резьба от M14 до M30 решает проблемы унификации?
• В чем заключается преимущество модульной системы разгрузки кабеля?

Розетка K серия ZEG представляет собой многофункциональный панельный интерфейс, разработанный для интеграции в электронные системы с жесткими ограничениями внутреннего пространства. Данная модель примечательна тем, что предлагает инженерам три принципиально разных способа вывода контактов, что позволяет адаптировать коннектор под любую архитектуру прибора. Такая гибкость в сочетании с герметичной конструкцией делает устройство востребованным в промышленной автоматизации, приборостроении и системах связи.

Зачем в конструкции предусмотрены угловые контакты под 90 градусов?

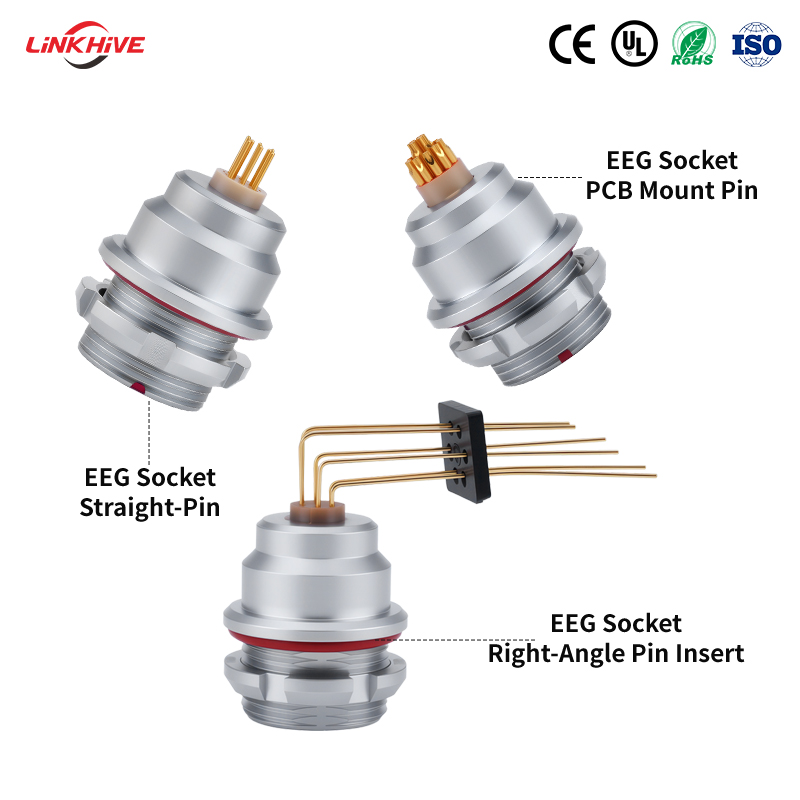

При разработке современных компактных приборов внутреннее пространство часто оказывается перенасыщенным компонентами. Использование прямых выводов не всегда позволяет рационально проложить трассу. В таких случаях применяется версия с угловыми штырями (Right-Angle Pin Insert). Поворот на 90 градусов дает возможность вывести сигнальную линию параллельно плоскости печатной платы или корпуса, избегая пересечений с другими узлами. Это существенно упрощает проектирование и снижает риск случайного повреждения токопроводящих элементов при сборке.

Как разъем с PCB-монтажом повышает технологичность производства?

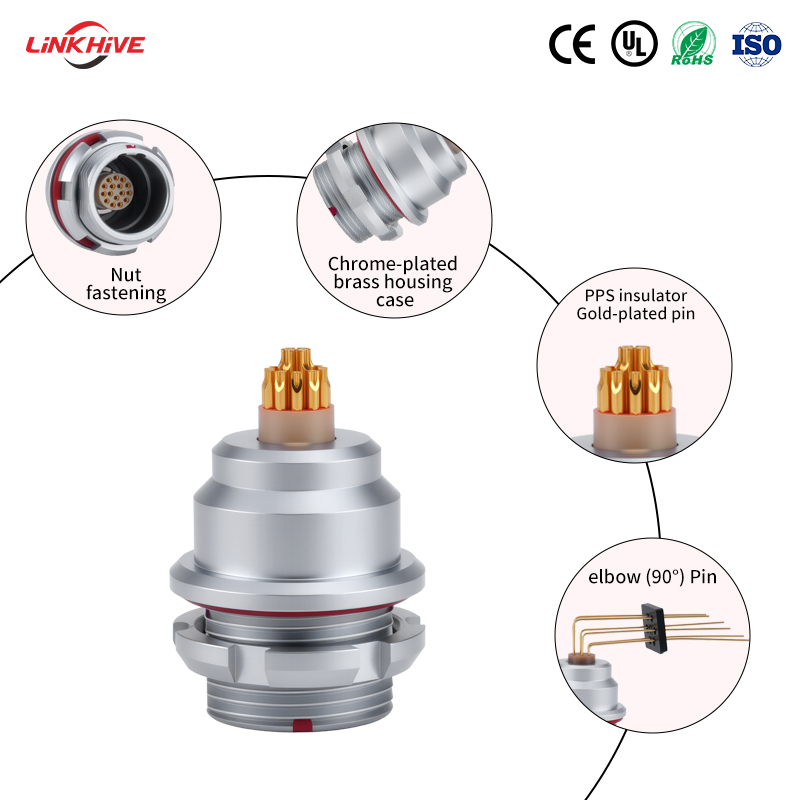

Для серийного производства электроники критически важна скорость и автоматизация процессов. Модификация с выводами PCB Mount Pin (монтаж на печатную плату) идеально подходит для пайки волной или оплавлением. Данный панельный интерфейс жестко фиксируется непосредственно на текстолите, что обеспечивает максимальную механическую стабильность. При этом корпус из латуни с хромовым покрытием (Chrome-plated brass housing) надежно защищает внутренние элементы от внешних воздействий, а красное уплотнительное кольцо обеспечивает герметичность стыка с шасси.

Почему полимер PPS обеспечивает стабильность при высоких частотах?

Независимо от выбранного типа монтажа, внутренняя изоляция играет ключевую роль. В данной серии используется полифениленсульфид (PPS), обладающий низким коэффициентом диэлектрических потерь. Позолоченные штыри минимизируют переходное сопротивление и исключают окисление. При передаче высокочастотных сигналов или слаботочных данных такая комбинация гарантирует отсутствие емкостных наводок и искажений. Это делает розетку K серия ZEG пригодной для использования в чувствительной измерительной технике.

Как метрическая резьба от M14 до M30 решает проблемы унификации?

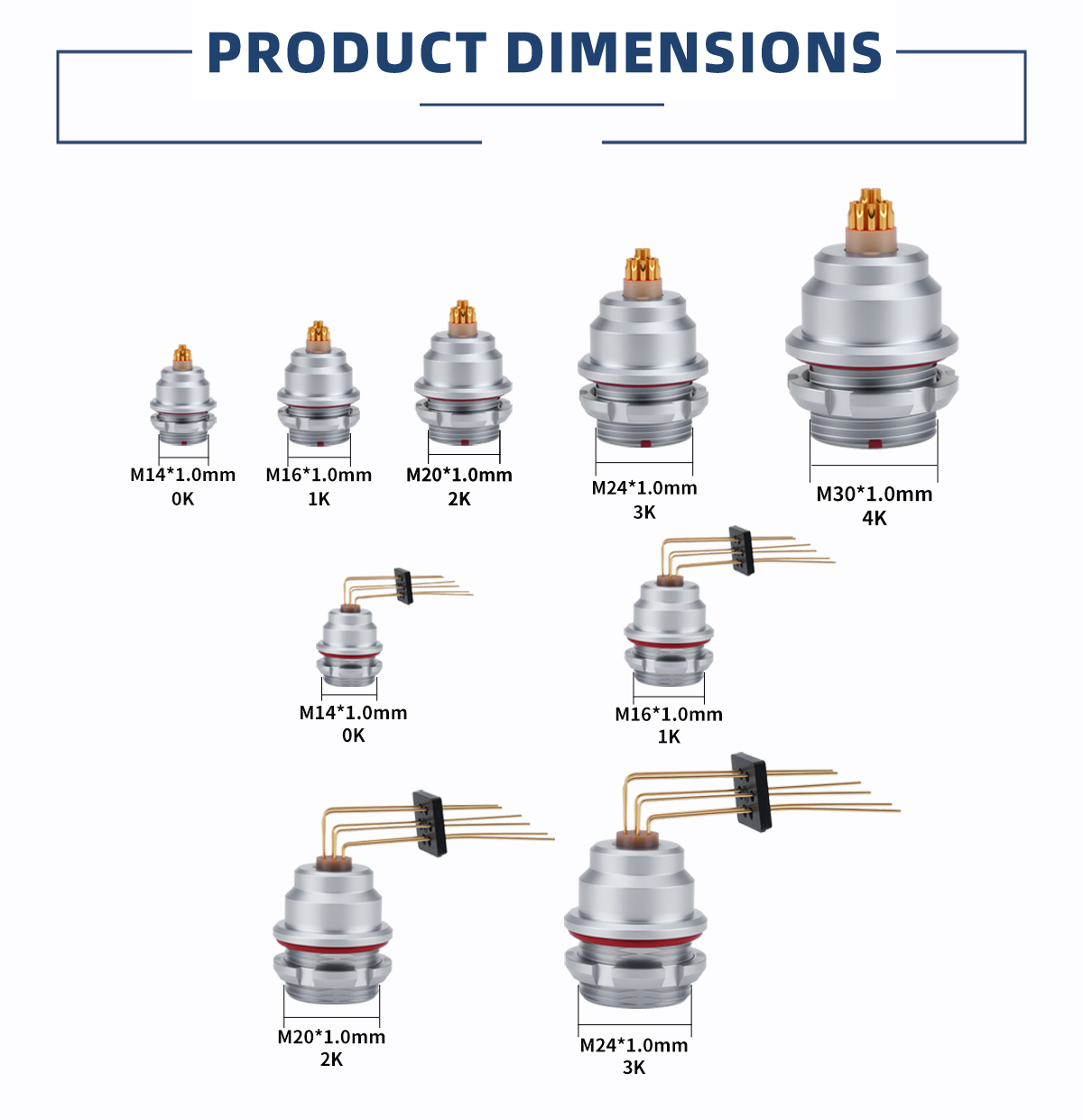

Масштабирование оборудования требует гибкого подхода к посадочным местам. Инженеры предусмотрели пять типоразмеров, охватывающих резьбы от компактной M14×1.0 мм до крупной M30×1.0 мм. Монтаж осуществляется с помощью крепежной гайки (Nut fastening), что гарантирует жесткую фиксацию на панели любой толщины. Независимо от габаритов, все модели сохраняют единый стандарт надежности и защиты от вибраций, что позволяет проектировщикам использовать одни и те же решения для приборов разного масштаба.

В чем заключается преимущество модульной системы разгрузки кабеля?

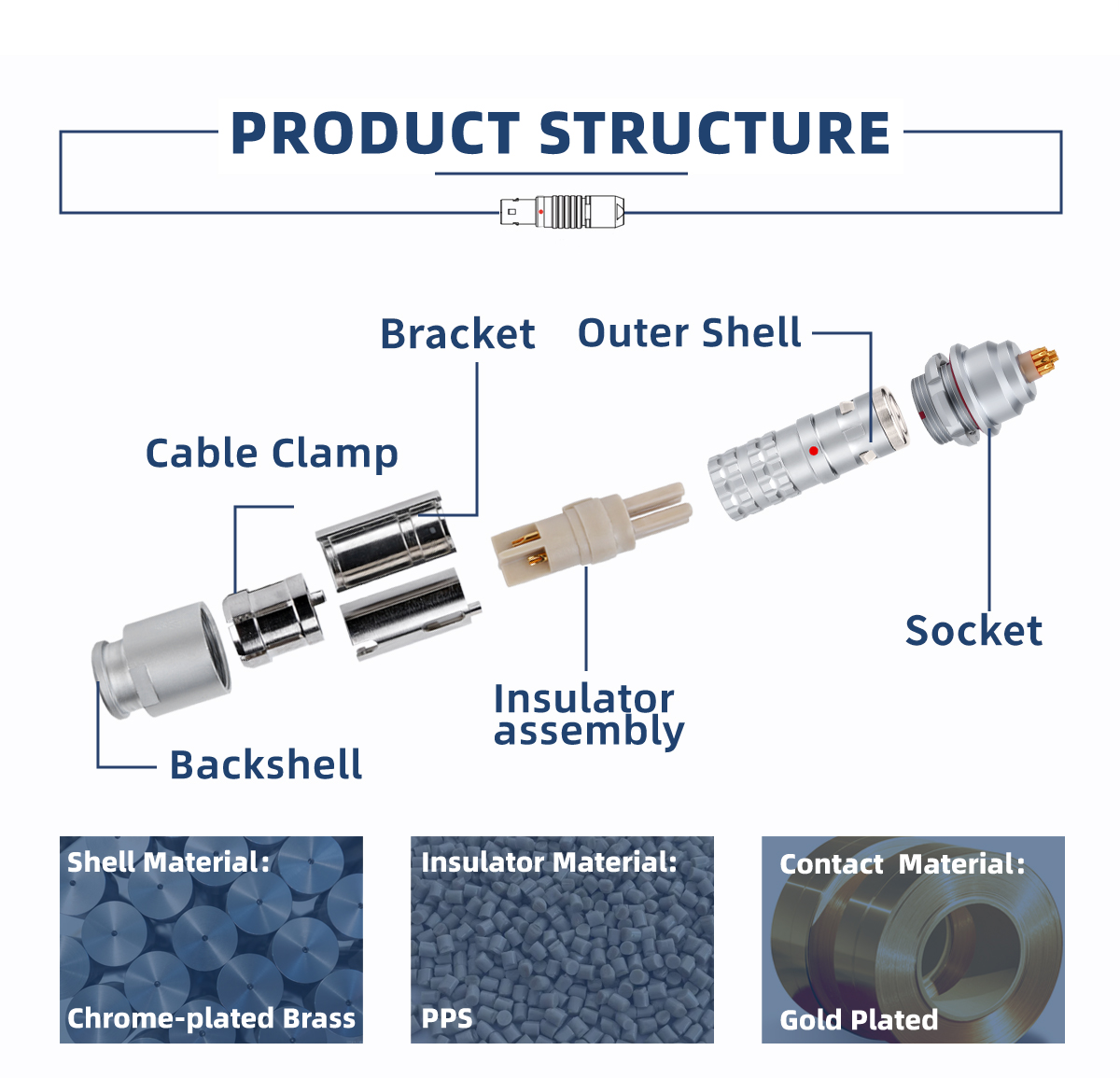

Для обеспечения долговечности соединения важно защитить места пайки от физического натяжения. Конструкция включает в себя комплексную систему фиксации: заднюю крышку (Backshell), фиксирующий зажим (Cable Clamp) и кронштейн (Bracket). Эти элементы перераспределяют механическую нагрузку от кабеля, предотвращая его выдергивание. В сочетании с надежным механизмом фиксации ответной части это обеспечивает бесперебойную работу узла даже в условиях интенсивной эксплуатации на подвижных объектах.

Подводя итог, следует отметить, что проектирование интерфейсов для сложных систем требует учета множества нюансов. Компания LINKHIVE гарантирует строгое соответствие стандартам CE, UL, RoHS и ISO, предлагая инженерам надежную розетку K серия ZEG, способную решить задачи любой сложности по интеграции сигналов в промышленное оборудование.
