K серия ZNG: 4 ключевых преимущества разъема с заземляющим контактом

содержание

• Почему наличие заземляющего штыря критически важно для промышленной электроники?
• Как комбинация полимера PPS и хромированной латуни продлевает срок службы?
• Какую роль играет жесткое крепление гайкой в условиях вибрации?
• Зачем инженерам нужен широкий типоразмерный ряд от M14 до M30?

Разъем K серия ZNG представляет собой высокотехнологичное решение для панельной установки, разработанное специально для применения в экстремальных условиях промышленной эксплуатации. Отличительной чертой данной модели является наличие специализированного заземляющего штыря (Grounding Pin), что делает ее идеальной для систем, где требования к электромагнитной совместимости и безопасности выходят на первый план. В отличие от стандартных соединителей, данная конструкция объединяет в себе усиленную механическую защиту, широкий температурный диапазон и превосходные экранирующие свойства.

Почему наличие заземляющего штыря критически важно для промышленной электроники?

В условиях насыщенной электромагнитной обстановки на современных производствах статическое электричество и наведенные токи способны вывести из строя чувствительные контроллеры. Встроенный вывод заземления обеспечивает прямое и надежное соединение корпуса устройства с общей шиной. Данный разъем K серии ZNG демонстрирует выдающуюся эффективность экранирования: затухание сигнала составляет более 75 дБ на частоте 10 МГц и превышает 40 дБ на частоте 1 ГГц. Это гарантирует защиту цифровых магистралей от высокочастотных помех и предотвращает накопление опасного потенциала на металлических частях оборудования.

Как комбинация полимера PPS и хромированной латуни продлевает срок службы?

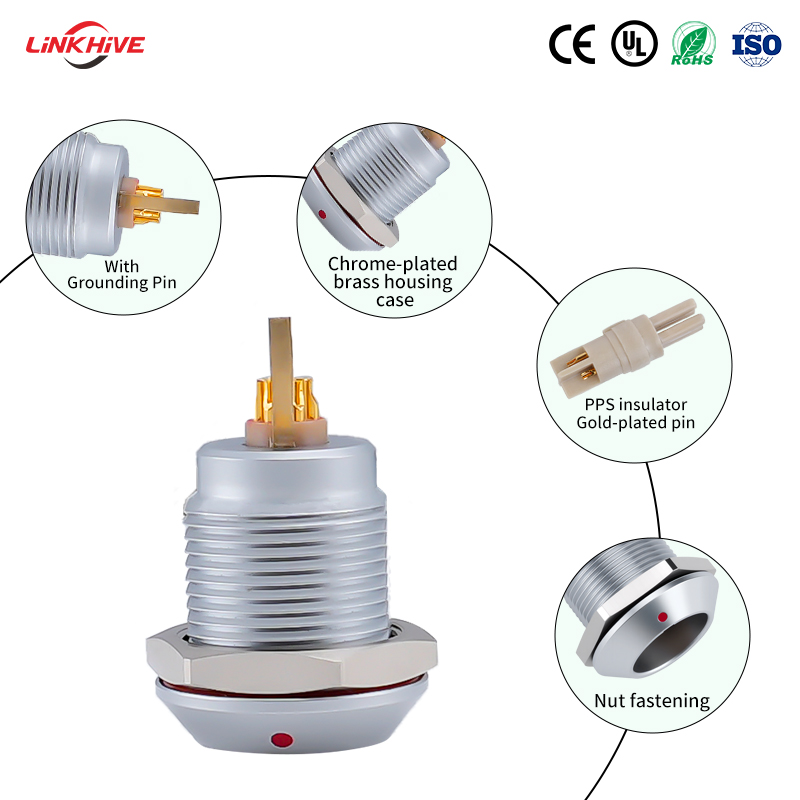

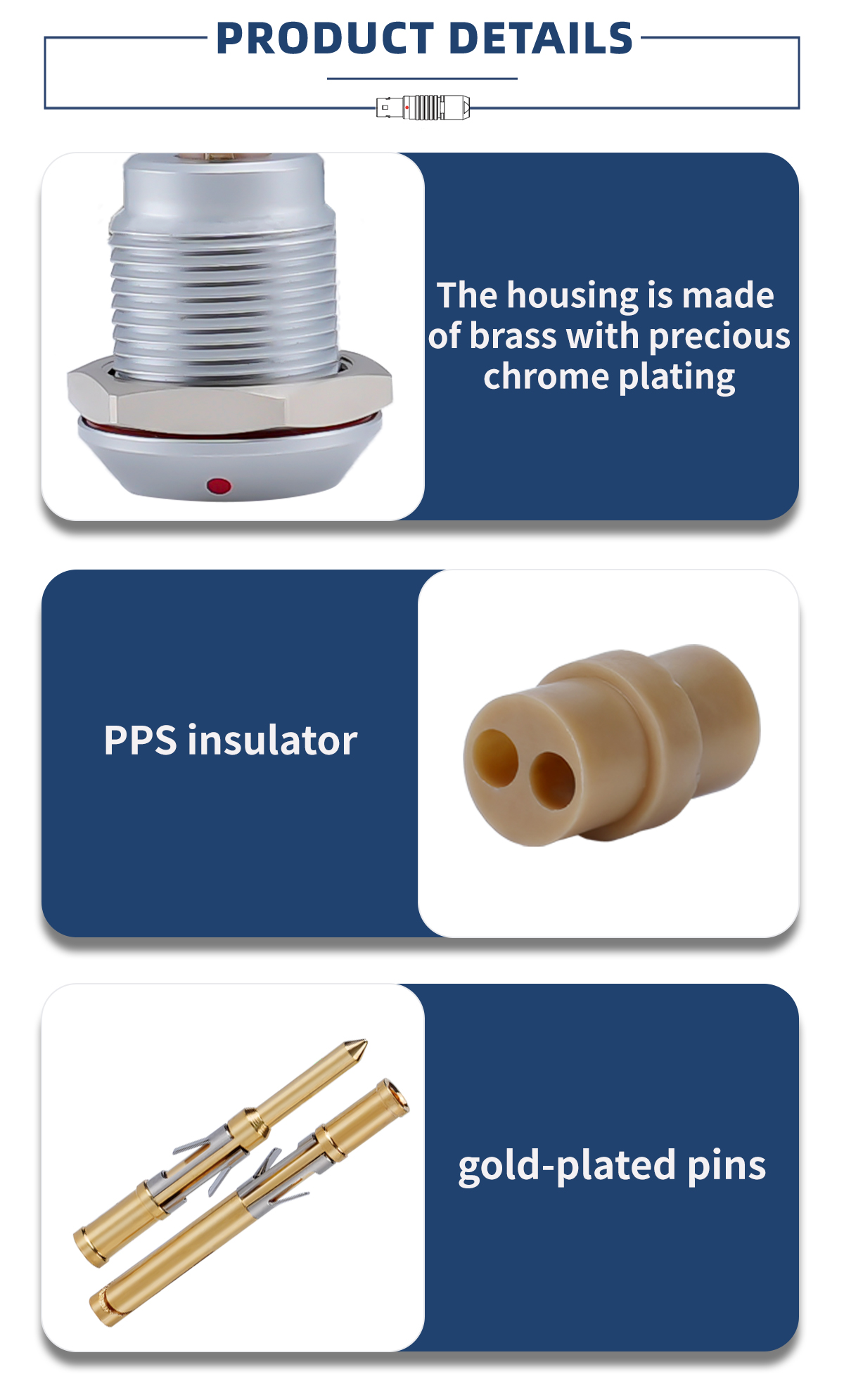

Надежность интерфейса в агрессивных средах напрямую зависит от выбранных материалов. Корпусные детали изготавливаются из высокопрочной латуни, поверх которой наносится гальваническое хромовое покрытие (Chrome-plated brass housing). Это обеспечивает устойчивость к абразивному износу и коррозии. Внутренняя изоляция выполнена из полифениленсульфида (PPS), а токопроводящие элементы имеют надежное золотое покрытие. Такая комбинация позволяет панельному разъему сохранять работоспособность при экстремальных температурах от –55 °C до +200 °C, не теряя диэлектрических свойств даже при влажности 95% (при 60 °C).

Какую роль играет жесткое крепление гайкой в условиях вибрации?

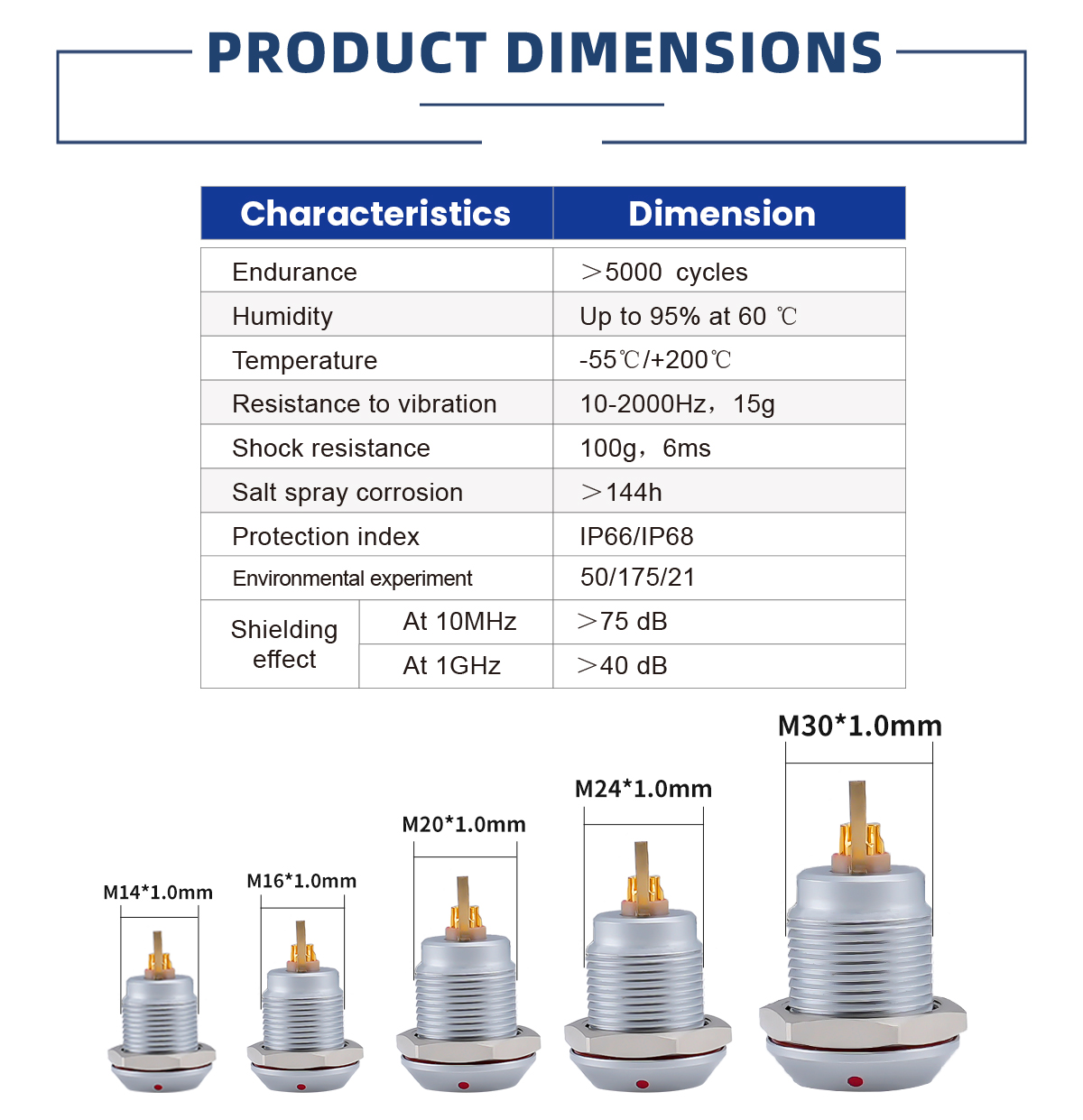

Для тяжелого машиностроения и транспортных систем характерны постоянные динамические нагрузки. Крепление с помощью гайки (Nut fastening) гарантирует монолитную фиксацию розетки на панели, исключая ее проворачивание или ослабление контакта. Благодаря такой конструкции устройство успешно противостоит вибрациям в диапазоне 10–2000 Гц с ускорением до 15g. Кроме того, модель выдерживает ударные нагрузки силой 100g длительностью 6 мс. Высокая степень пылевлагозащиты IP66/IP68 подтверждает способность узла функционировать при кратковременном затоплении и в запыленных цехах.

Зачем инженерам нужен широкий типоразмерный ряд от M14 до M30?

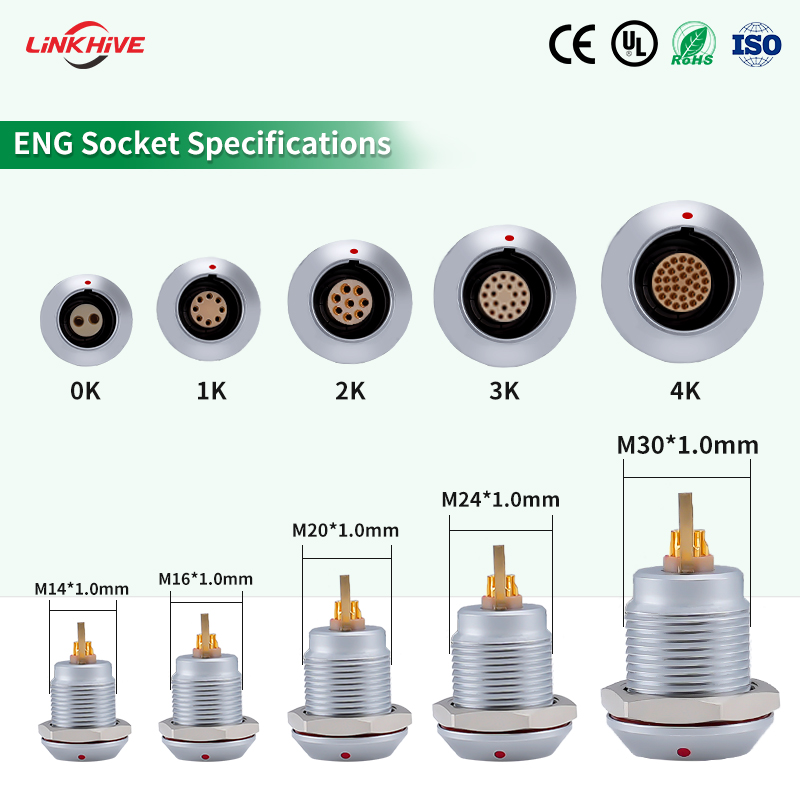

Масштабируемость и унификация — залог эффективного проектирования. Линейка включает метрические резьбы: M14×1.0 мм, M16×1.0 мм, M20×1.0 мм, M24×1.0 мм и M30×1.0 мм. Такое разнообразие позволяет подобрать оптимальное посадочное место для кабелей различного сечения и приборов с разной толщиной стенок. Стойкость к соляному туману превышает 144 часа, а механический ресурс насчитывает более 5000 циклов сочленения. Успешное прохождение климатических испытаний (50/175/21) гарантирует, что разъем K серии ZNG прослужит десятилетия в самых жестких условиях.

Подводя итог, следует отметить, что грамотное сочетание материалов и наличие заземляющего контакта делают эту модель эталоном безопасности. Компания LINKHIVE гарантирует строгий контроль качества сборки и соответствие стандартам CE, UL, RoHS и ISO. Выбирая данную серию для своих проектов, инженеры получают надежный фундамент для построения отказоустойчивых систем, способных работать без сбоев в самых непредсказуемых условиях.
