F серия ZC: 4 преимущества экранированной розетки G5 для печатных плат

содержание

• Как вариативность контактов решает проблему плотного монтажа на плате?
• Почему 360-градусное экранирование жизненно необходимо для спецтехники?
• Каким образом материалы конструкции противостоят экстремальному нагреву?
• Зачем в конструкции предусмотрено двойное крепление и защита IP68?
• Как унификация типоразмеров упрощает проектирование узлов?

F серия ZC представляет собой специализированный приборный интерфейс, спроектированный для жесткой фиксации на шасси и интеграции в критически важные электронные системы. В отличие от стандартных кабельных вилок, данная экранированная розетка G5 предназначена для приема ответных частей внутри приборных панелей, где требуется не только передача сигнала, но и абсолютная защита от электромагнитных излучений. Разработка ориентирована на военно-промышленный комплекс, аэрокосмическую отрасль и тяжелое машиностроение, где отказ оборудования недопустим.

Как вариативность контактов решает проблему плотного монтажа на плате?

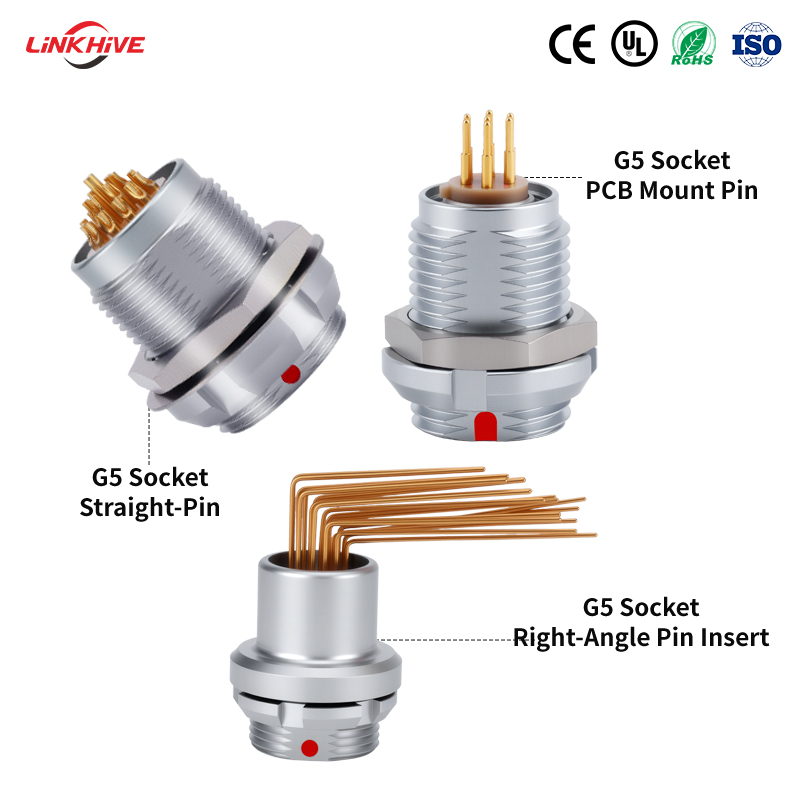

Современные схемы управления насыщены компонентами, и пространство за лицевой панелью часто ограничено. Линейка F серия ZC предлагает инженерам три конструктивных решения. Классический вариант Straight-Pin подходит для объемного монтажа и пайки. Для автоматизированных линий сборки предусмотрена модификация PCB Mount Pin, позволяющая устанавливать изделие непосредственно на печатную плату методом пайки. Наиболее сложные компоновки выручает версия Right-Angle Pin Insert, где выводы изогнуты под 90 градусов. Такая конфигурация позволяет аккуратно обойти внутренние модули и минимизировать высоту профиля сборки, что особенно важно для авионики.

Почему 360-градусное экранирование жизненно необходимо для спецтехники?

В условиях насыщенной электромагнитной обстановки (например, на борту летательных аппаратов или в системах радиоэлектронной борьбы) любые помехи могут исказить передаваемые данные. Данная экранированная розетка G5 оснащена сплошным круговым экраном, обеспечивающим полную защиту по стандартам ЭМС. В сочетании с механизмом фиксации Split-Collet Push-Pull Locking достигается не только надежный электрический контакт, но и механическая целостность узла при вибрациях. Полукруглый поляризационный ключ (Half-Circle Polarization Key) физически исключает вероятность неправильного или перекошенного сочленения.

Каким образом материалы конструкции противостоят экстремальному нагреву?

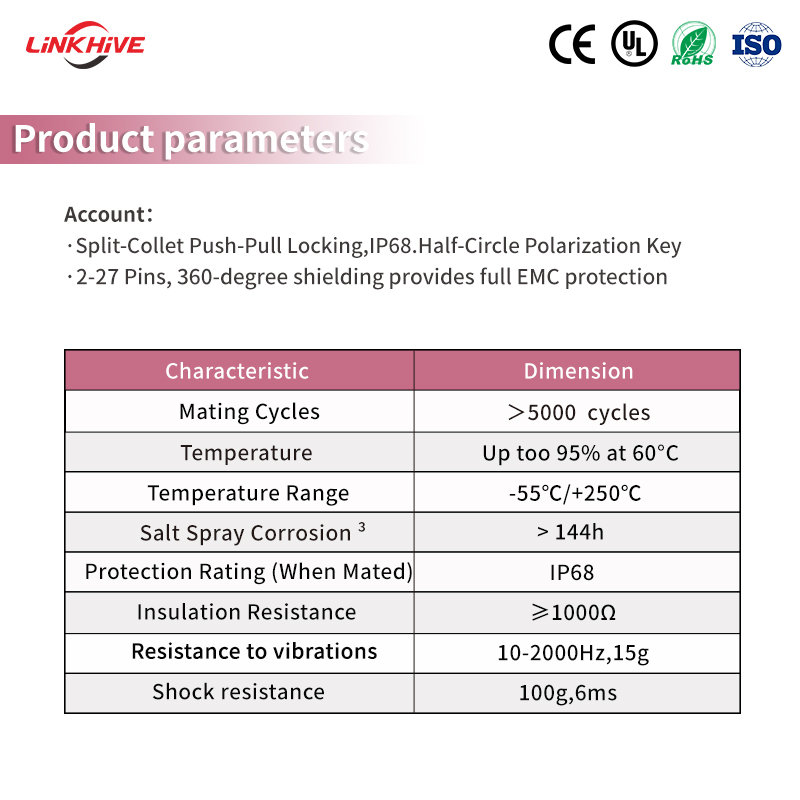

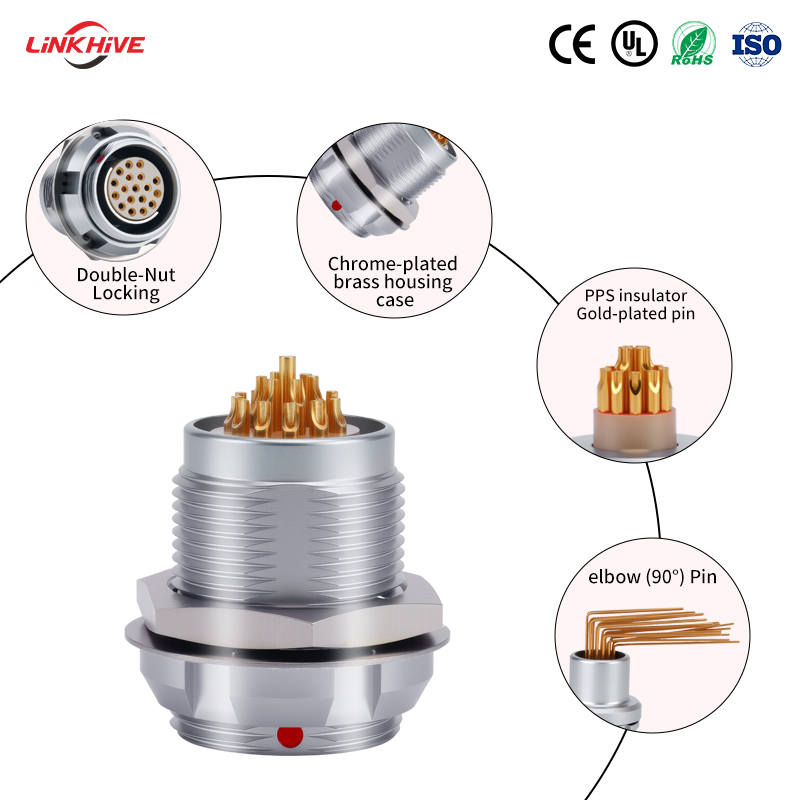

Условия эксплуатации в двигательных отсеках или приборах силовой электроники предъявляют особые требования к термостойкости. В F серия ZC применяется корпус из латуни с гальваническим хромовым покрытием, который защищает от абразивного износа и коррозии. Внутренняя изоляция выполнена из полифениленсульфида (PPS) — полимера с исключительной термической стабильностью. Золоченые штыри минимизируют переходное сопротивление. Данное сочетание материалов позволяет устройству сохранять работоспособность при температурах от –55 °C до +250 °C, а сопротивление изоляции при этом остается на уровне не менее 1000 Ω.

Зачем в конструкции предусмотрено двойное крепление и защита IP68?

Надежная фиксация на панели прибора — залог долговременной эксплуатации. Двойное крепление гайкой (Double-Nut Locking) предотвращает проворачивание розетки под воздействием крутящего момента от подключаемого кабеля. При соединении с ответной частью обеспечивается степень пылевлагозащиты IP68. Устройство рассчитано на суровые климатические испытания: оно выдерживает вибрации в диапазоне 10–2000 Гц с ускорением 15g, ударные нагрузки силой 100g (длительностью 6 мс) и воздействие соляного тумана более 144 часов. Механический ресурс сочленения превышает 5000 циклов.

Как унификация типоразмеров упрощает проектирование узлов?

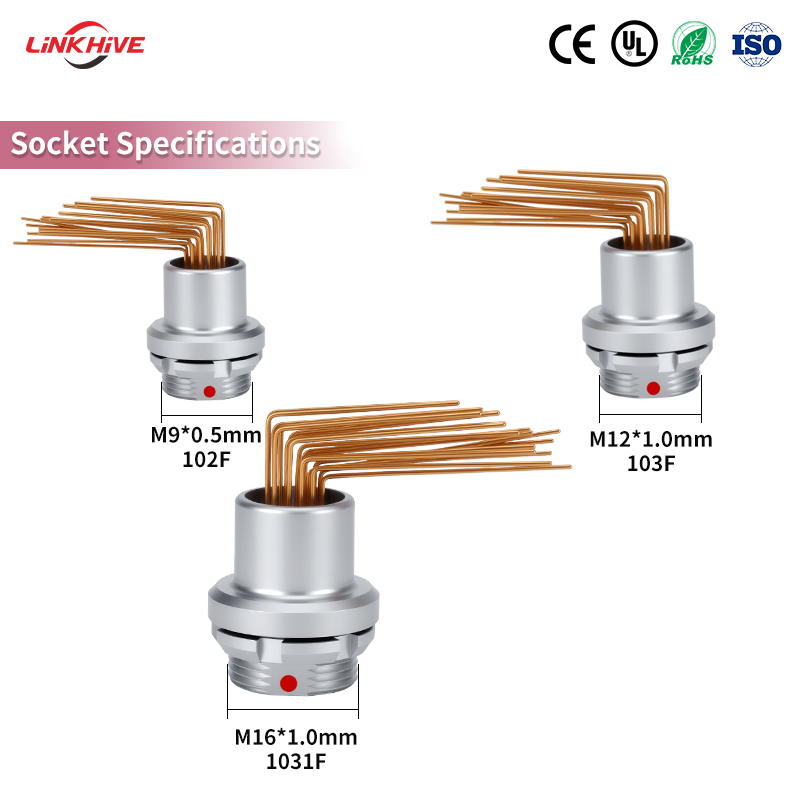

Интеграторам часто требуется адаптировать интерфейс под уже существующие отверстия в шасси. Линейка предусматривает метрические резьбы от компактной M9×0.5 до крупной M18×1.0. Конфигурация контактов варьируется от 2 до 27 пинов, что позволяет использовать экранированную розетку G5 как для слаботочных цепей управления, так и для линий с повышенной нагрузкой. Такой подход дает возможность проектировщикам применять единую логику монтажа для разных блоков оборудования, сокращая время разработки.

В заключение стоит подчеркнуть, что F серия ZC является примером сбалансированного инженерного решения, объединяющего высокую плотность монтажа и жесткие требования к ЭМС. Компания LINKHIVE обеспечивает строгий контроль качества и соответствие международным стандартам CE, UL, RoHS и ISO, предлагая проектировщикам надежный компонент для создания отказоустойчивых систем специального назначения.
