F серия ZG: 4 ключевых преимущества промышленной розетки с Push-Pull замком

содержание

• Почему двойное крепление гайкой (Double-Nut Locking) считается стандартом для тяжелой техники?
• Как механизм Split-Collet Push-Pull и защита IP68 продлевают срок службы узла?
• В чем необходимость 360-градусного экранирования и поляризационного ключа?
• Каким образом материалы PPS и хромированная латунь выдерживают экстремальный нагрев?
• Как широкая вариативность (от M9 до M18 и 2-27 пинов) решает задачи интеграции?

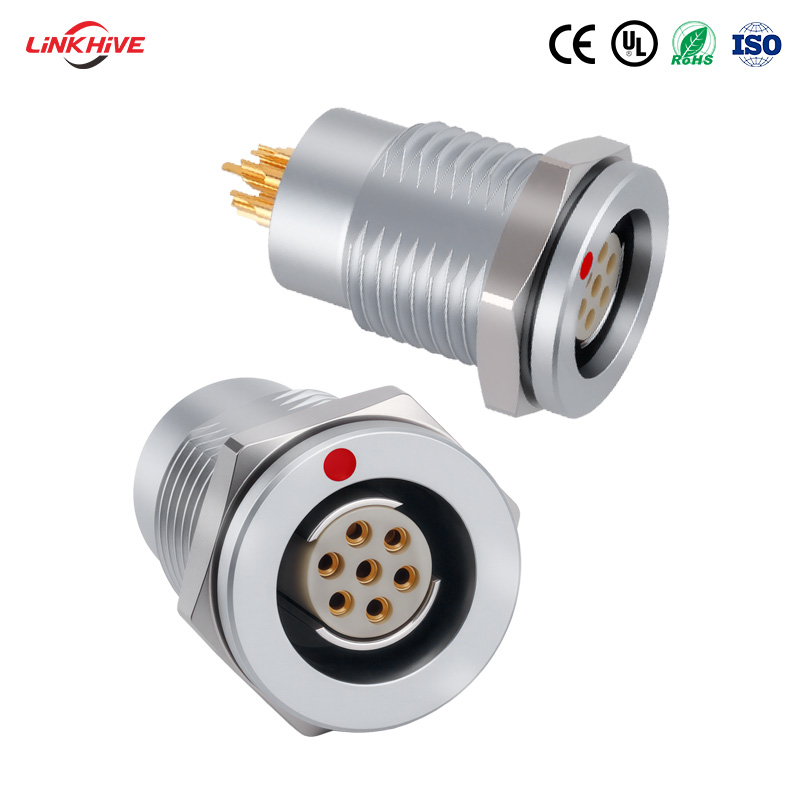

Промышленная розетка F серия ZG представляет собой прецизионный панельный интерфейс, предназначенный для приема ответных кабельных частей в составе ответственного оборудования. В отличие от упрощенных решений, данная модель спроектирована для жесткой фиксации на шасси и эксплуатации в условиях, где недопустимы сбои передачи данных, а внешняя среда изобилует вибрациями и агрессивными факторами. Инженерная архитектура изделия ориентирована на использование в военно-промышленном комплексе, на объектах энергетики, в системах управления железнодорожным транспортом и аэрокосмической отрасли.

Почему двойное крепление гайкой (Double-Nut Locking) считается стандартом для тяжелой техники?

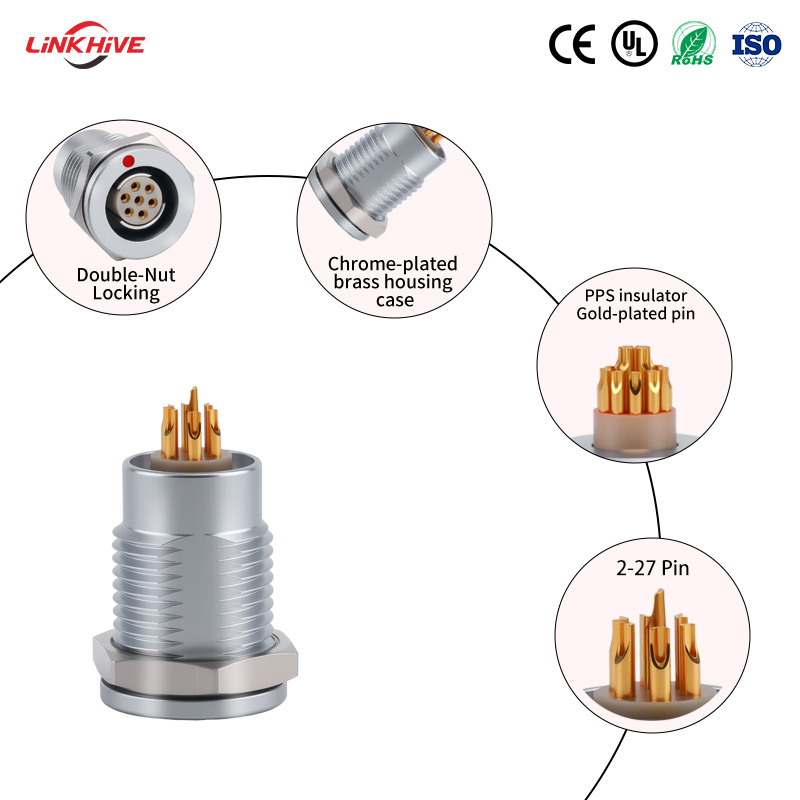

При монтаже интерфейса на панель критически важно исключить любое смещение корпуса под воздействием внешних сил. Использование двойного крепления гайкой обеспечивает монолитную посадку в отверстие шасси. Это свойство приобретает особую ценность в узлах, подверженных постоянной тряске, например, в подвеске спецтехники или на борту летательных аппаратов. Даже при значительных крутящих моментах, передаваемых от подключаемого кабеля, промышленная розетка остается неподвижной. Корпус, выполненный из латуни с гальваническим хромовым покрытием, дополняет механическую жесткость, надежно защищая внутренние компоненты от абразивного износа.

Как механизм Split-Collet Push-Pull и защита IP68 продлевают срок службы узла?

Оперативность коммутации в полевых или цеховых условиях напрямую влияет на общую эффективность работы. Интегрированный замок Split-Collet Push-Pull позволяет выполнять сочленение и разъединение одним осевым движением, без необходимости вращать корпус или использовать специализированный инструмент. При этом достигается высокая степень пылевлагозащиты IP68. Это означает, что при соединенном положении узла пыль и влага не проникают к контактам даже при длительном погружении. Конструкция успешно противостоит соляному туману на протяжении более чем 144 часов, что подтверждает ее пригодность для эксплуатации в прибрежных зонах и на открытом воздухе.

В чем необходимость 360-градусного экранирования и поляризационного ключа?

Насыщенность современного оборудования электроникой требует жесткого контроля электромагнитной совместимости. Круговое 360-градусное экранирование блокирует проникновение высокочастотных помех извне, защищая как аналоговые, так и высокоскоростные цифровые сигналы. Кроме того, в условиях плохой видимости или ограниченного доступа к задней стенке прибора, исключительно важна роль полукруглого поляризационного ключа (Half-Circle Polarization Key). Эта механическая блокировка физически исключает возможность неправильного подключения ответной части, защищая контакты от изгиба и предотвращая выход из строя дорогостоящего оборудования.

Каким образом материалы PPS и хромированная латунь выдерживают экстремальный нагрев?

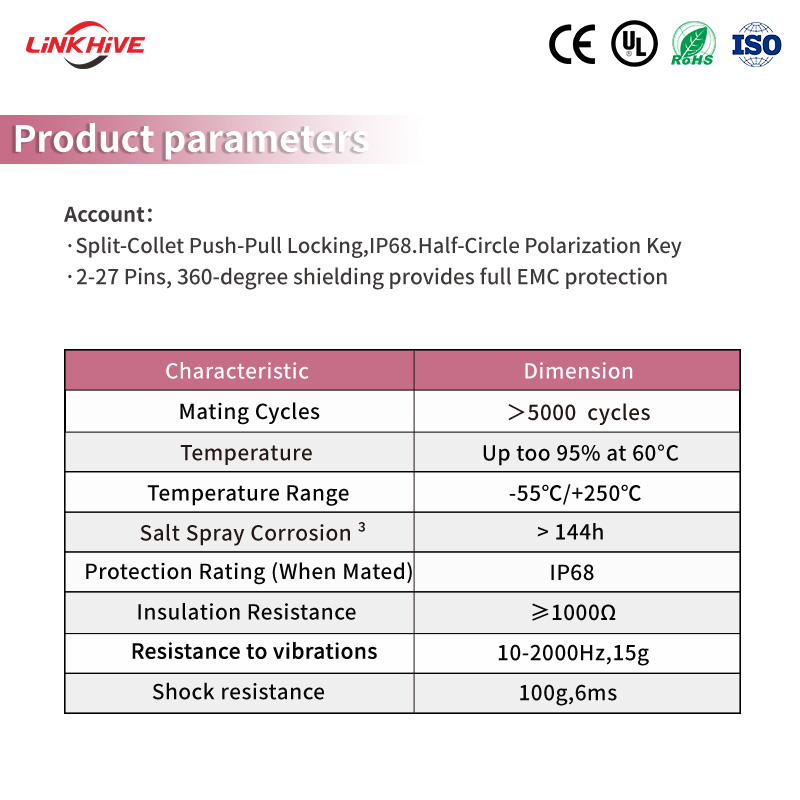

Внутренняя изоляция устройства выполнена из полифениленсульфида (PPS). Этот инженерный полимер демонстрирует исключительную термическую стабильность и низкое влагопоглощение. Штыревые контакты имеют надежное золотое покрытие, что минимизирует переходное сопротивление. Такое сочетание позволяет интерфейсу функционировать в экстремально широком температурном диапазоне — от –55 °C до +250 °C. Сопротивление изоляции при этом остается на уровне не менее 1000 Ω. Узел не теряет своих характеристик при вибрациях в диапазоне 10–2000 Гц с ускорением до 15g и выдерживает кратковременные удары силой до 100g.

Как широкая вариативность (от M9 до M18 и 2-27 пинов) решает задачи интеграции?

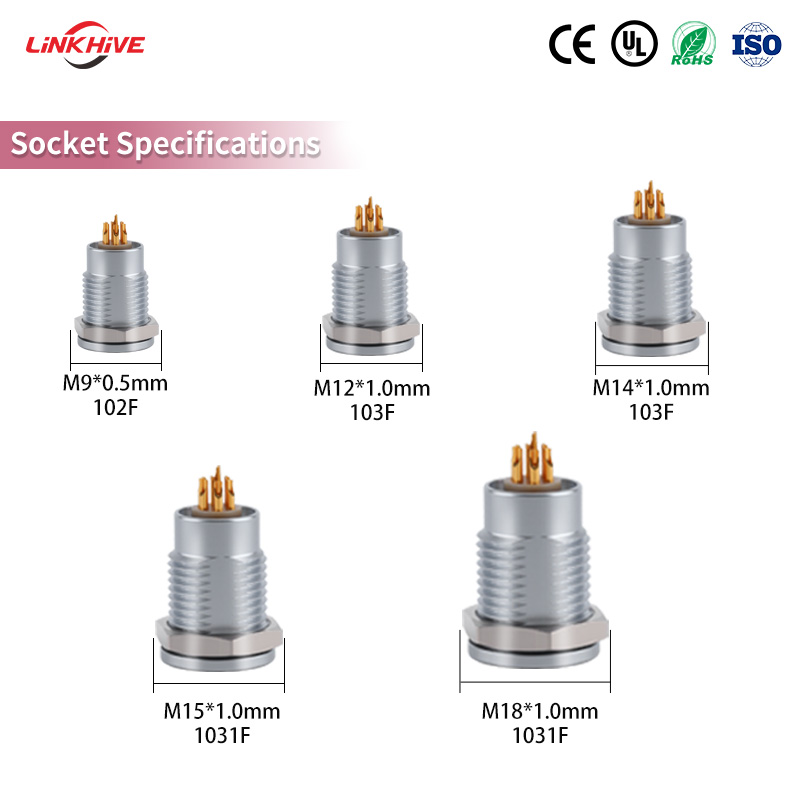

Стандартизация посадочных мест — важный аспект при проектировании сложных систем. Линейка включает метрические резьбы, охватывающие широкий спектр размеров: от компактной M9×0.5 до крупной M18×1.0. Конфигурация контактов варьируется от 2 до 27 пинов, что позволяет применять изделие как для передачи слаботочных команд, так и для более нагруженных линий. Механический ресурс розетки превышает 5000 циклов сочленения, что обеспечивает десятилетия бесперебойной службы даже при ежедневном техническом обслуживании.

Подводя итог, следует отметить, что F серия ZG демонстрирует бескомпромиссный подход к проектированию ответственных узлов. Компания LINKHIVE гарантирует строгое соответствие международным стандартам качества (CE, UL, RoHS, ISO), предлагая инженерам надежный компонент, способный обеспечить долговременную и безопасную эксплуатацию сложной техники в самых непредсказуемых условиях.
