K серия ZGG: стабильная передача сигнала при плотности до 48 контактов

содержание

• Как штырь-фиксатор (Dowel Pin) компенсирует монтажные нагрузки?
• Почему изолятор из PPS критичен для плотной передачи данных?
• Зачем в конструкции предусмотрены типоразмеры от M14 до M30?
• Какие элементы обеспечивают защиту от натяжения кабеля?

Розетка K серия ZGG — это инженерный ответ на вызовы, возникающие при интеграции массивов цифровых данных в приборы с жесткими ограничениями по объему. Концентрация до 48 контактов на ограниченной площади создает ряд физических проблем: от риска механического повреждения при монтаже до паразитных наводок. Данная модель решает эти задачи посредством прецизионной механики и грамотного подбора диэлектриков.

Как штырь-фиксатор (Dowel Pin) компенсирует монтажные нагрузки?

Плотная компоновка делает интерфейс уязвимым к малейшим перекосам, которые при вибрации приводят к электрической эрозии контактов. Применение штыря-фиксатора (Dowel Pin) в сочетании с крепежной гайкой формирует жесткую кинематическую связь с шасси. Это не просто предотвращает проворачивание — такая схема обеспечивает точное позиционирование осей, принимая на себя крутящий момент и осевое натяжение от подключаемого кабеля. В результате позолоченные контакты (gold-plated pins) не испытывают разрушающих боковых нагрузок, что критически важно для сохранения целостности линии связи.

Почему изолятор из PPS критичен для плотной передачи данных?

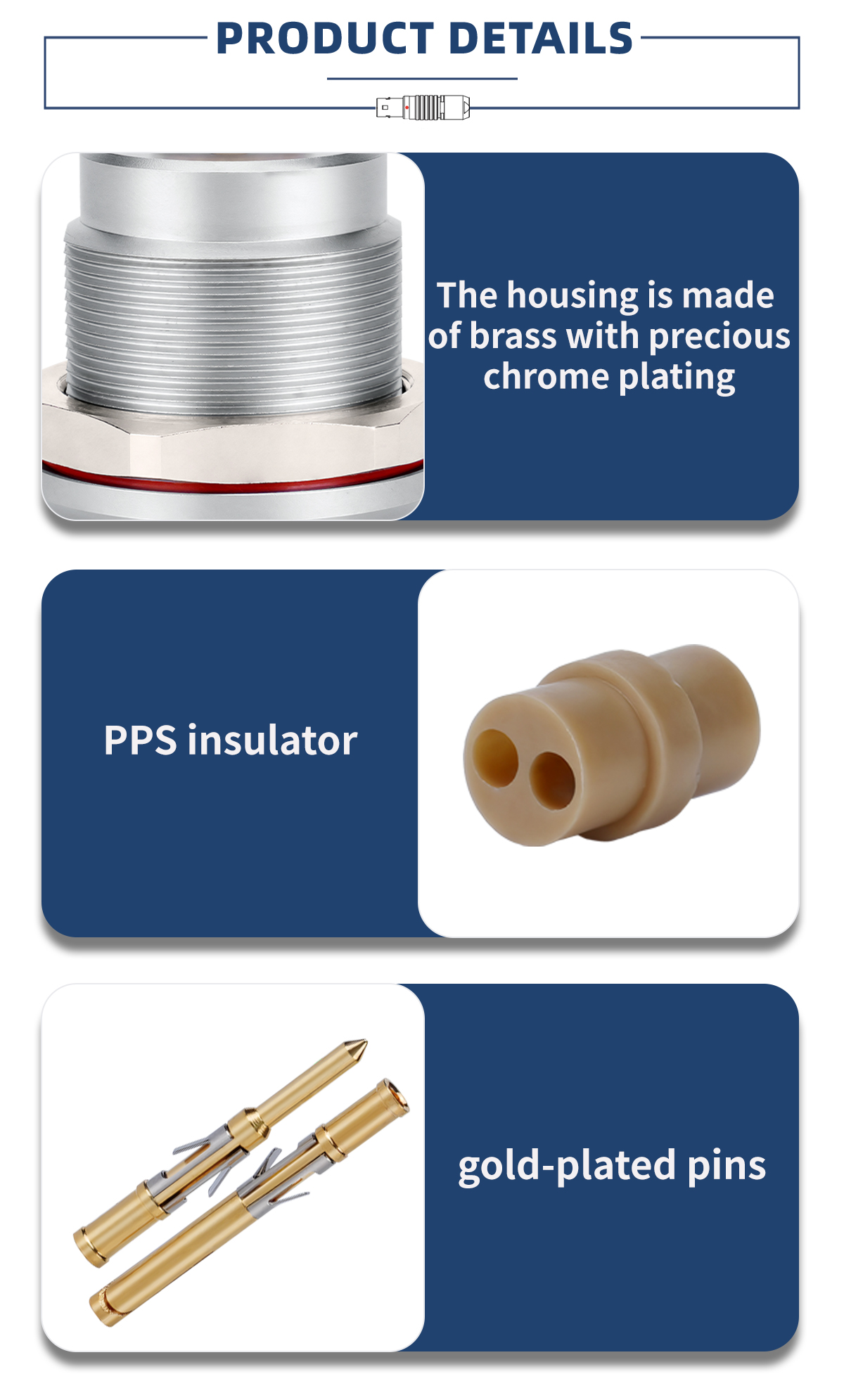

При передаче высокочастотных сигналов через 48 каналов с малым шагом возникает риск емкостных перекрестных помех. Полифениленсульфид (PPS), используемый в качестве изолятора, обладает низким коэффициентом диэлектрических потерь и высокой термостойкостью. Материал не деформируется при нагреве от проходящих токов, сохраняя точную геометрию гнезд. Это гарантирует, что переходное сопротивление остается стабильным, а сигнал не искажается даже при одновременной работе всех линий.

Зачем в конструкции предусмотрены типоразмеры от M14 до M30?

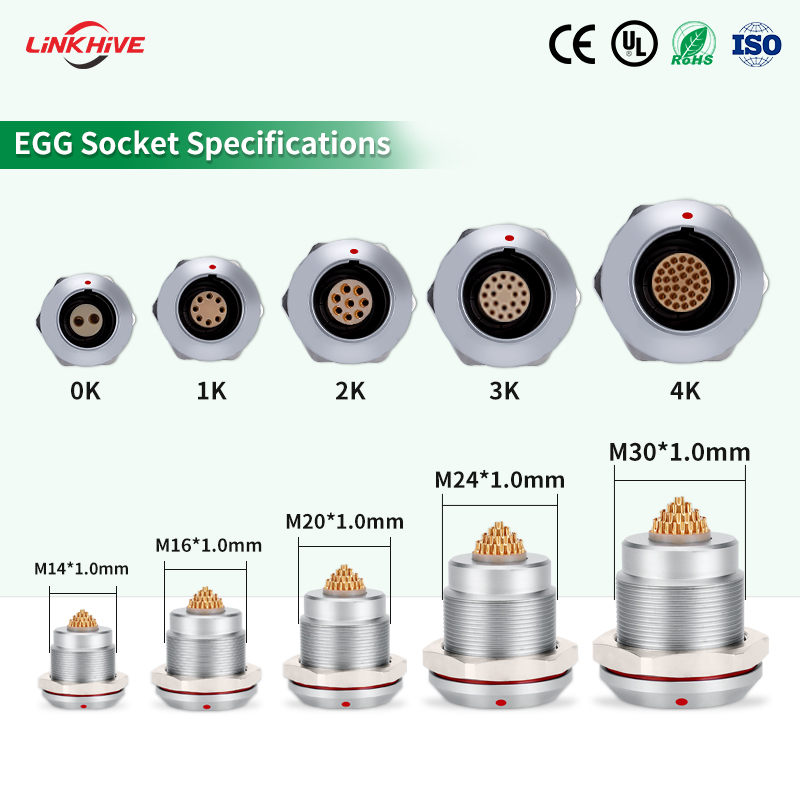

Унификация посадочных мест — важный аспект при создании модульных приборных панелей. Ряд метрических резьб (M14×1.0 мм, M16×1.0 мм, M20×1.0 мм, M24×1.0 мм и M30×1.0 мм) позволяет использовать данную серию в устройствах с разной толщиной стенок и несущей способностью. Корпус из латуни с хромовым покрытием (Chrome-plated brass) обеспечивает необходимую жесткость при затяжке. Для герметизации стыка с панелью применяется красное уплотнительное кольцо, которое при деформации заполняет микронеровности поверхности, блокируя доступ влаги.

Какие элементы обеспечивают защиту от натяжения кабеля?

В условиях реальной эксплуатации кабель подвергается случайным рывкам. Внутренняя структура розетки включает фиксирующий зажим (Cable Clamp) и кронштейн (Bracket), которые перехватывают механическое усилие. Задняя крышка (Backshell) завершает сборку, формируя монолитный узел. Такая многоступенчатая разгрузка защищает паяные соединения от разрывов, а также предотвращает повреждение изоляции кабеля в месте входа в коннектор.

Подводя итог, можно констатировать, что переход к высокоплотным решениям требует комплексного подхода к механике и материаловедению. Компания LINKHIVE гарантирует, что данная серия пройдет строгий контроль и будет соответствовать стандартам CE, UL, RoHS и ISO, предоставляя разработчикам уверенность в надежности каждого соединения.
