F серия ZH: инновационная панельная розетка с модульной архитектурой

содержание

• Почему двойное крепление гайкой (Double-Nut Locking) считается стандартом для тяжелой техники?
• Как механизм Split-Collet Push-Pull и защита IP68 продлевают срок службы узла?
• В чем необходимость 360-градусного экранирования и поляризационного ключа?
• Каким образом материалы PPS и хромированная латунь выдерживают экстремальный нагрев?
• Как широкая вариативность (от M9 до M18 и 2-27 пинов) решает задачи интеграции?

F серия ZH представляет собой вершину инженерной мысли в классе приборных интерфейсов, где во главу угла поставлена адаптивность к самым разрушительным факторам внешней среды. Данная панельная розетка спроектирована не просто как точка коммутации, а как сложный модульный узел, способный сохранять электрическую целостность при экстремальных нагрузках. В отличие от монолитных решений, здесь каждый элемент — от задней гайки до полуколец — выполняет строго определенную функцию по защите сигнала и механики.

Как модульная сборка с EMI-кольцом подавляет высокочастотные наводки?

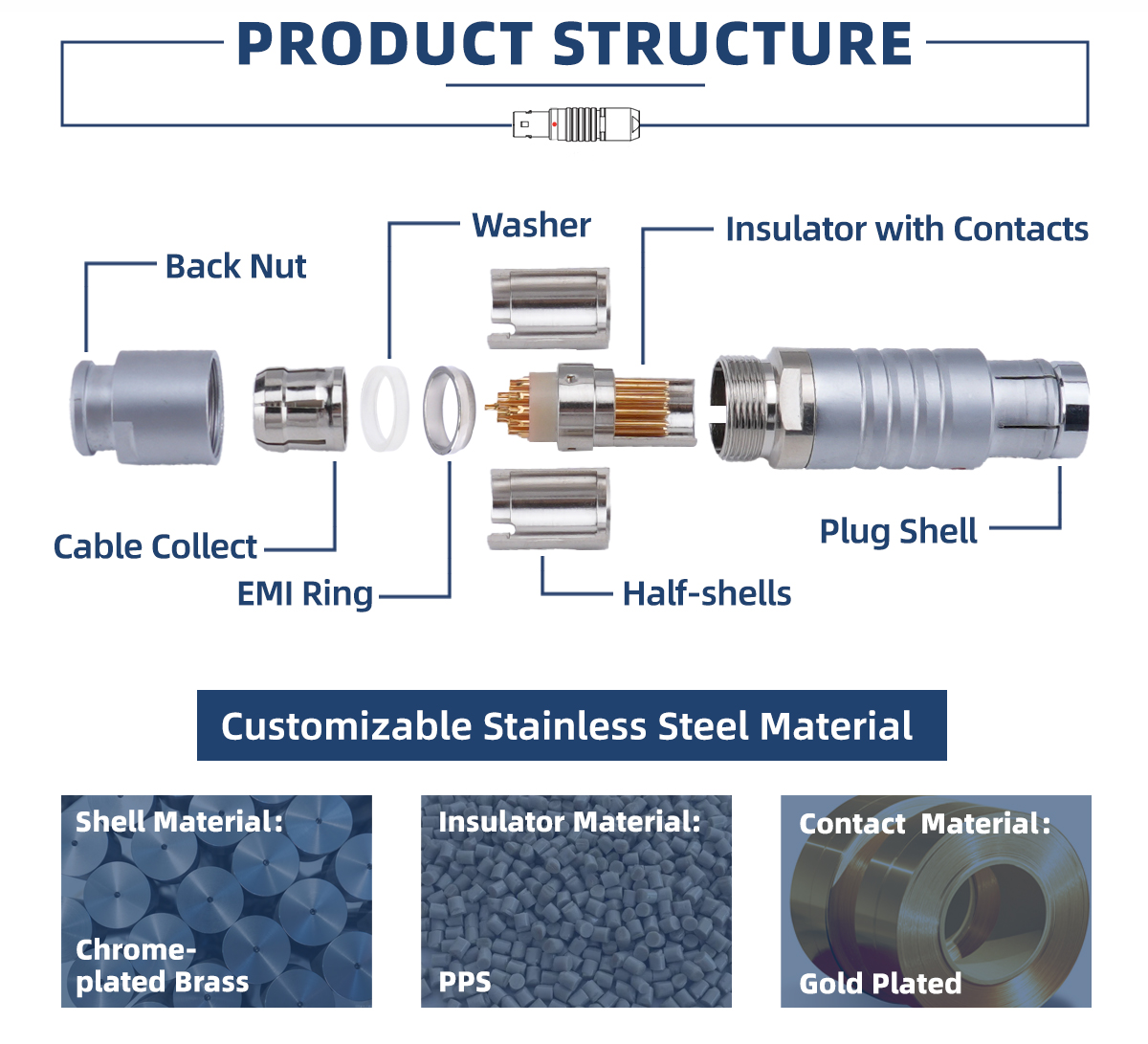

В основе архитектуры лежит принцип многослойного экранирования. Внутренняя сборка включает в себя шайбу, полукольца и специализированное EMI-кольцо. При затягивании задней гайки (Back Nut) и зажима кабеля (Cable Collect) создается эффект «клетки Фарадея» вокруг контактной группы. Это позволяет достичь полного 360-градусного экранирования, требуемого стандартами ЭМС. В условиях, когда промышленный разъем установлен вблизи мощных инверторов или радиопередатчиков, данная конструкция полностью блокирует паразитные токи, предотвращая искажение слаботочных сигналов управления.

Как поляризационный ключ и ресурс свыше 5000 циклов снижают риск ошибок при обслуживании?

Человеческий фактор при полевом монтаже часто приводит к поломкам дорогостоящей техники. В конструкции данной модели применяется полукруглый поляризационный ключ (Half-Circle Polarization Key), который физически исключает возможность неправильной стыковки. Это защищает контакты от изгиба и замыкания. Помимо этого, механический ресурс изделия превышает 5000 циклов сочленения. Такая износостойкость в сочетании с механизмом Split-Collet Push-Pull означает, что даже при ежедневной перекоммутации узел сохраняет точность геометрии и герметичность IP68. Для инженеров это прямой путь к снижению затрат на ремонт и простоев оборудования.

Каким образом выступающий корпус облегчает коммутацию в условиях ограниченного доступа?

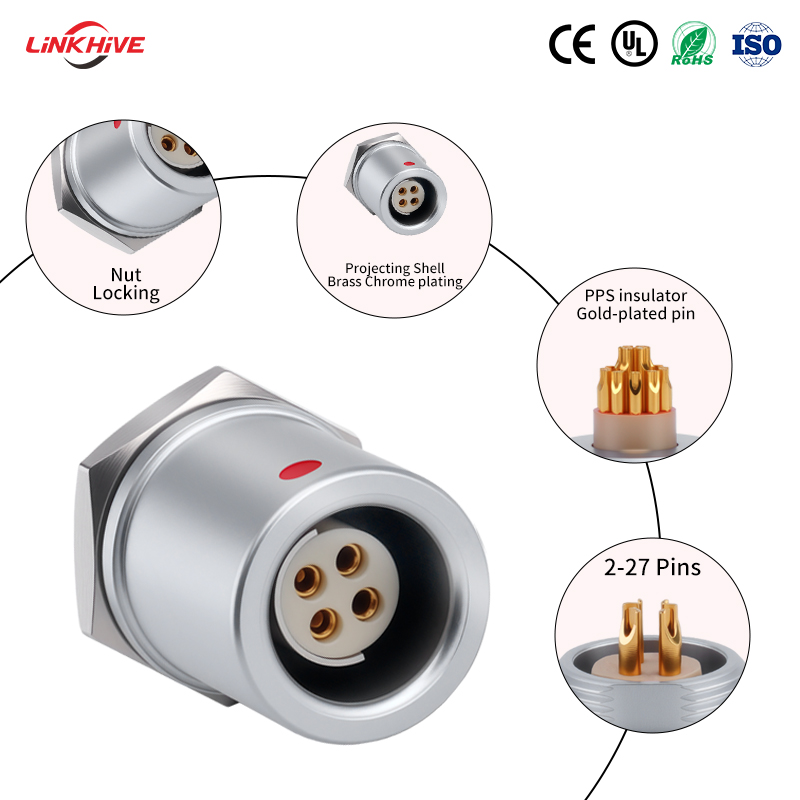

Интеграция оборудования в тесные шкафы часто требует подключения «на ощупь». Выступающий корпус (Projecting Shell) физически защищает внутренние контакты от случайных ударов и служит своеобразным направляющим элементом при стыковке. Механизм фиксации Push-Pull позволяет оператору выполнить надежное соединение одним осевым движением, а крепление гайкой (Nut Locking) на шасси гарантирует неподвижность узла. Степень пылевлагозащиты IP68 подтверждает способность узла работать даже при кратковременном затоплении, а стойкость к соляному туману (свыше 144 часов) делает его пригодным для прибрежных зон.

Почему полимер PPS выдерживает температуры до +250 °C?

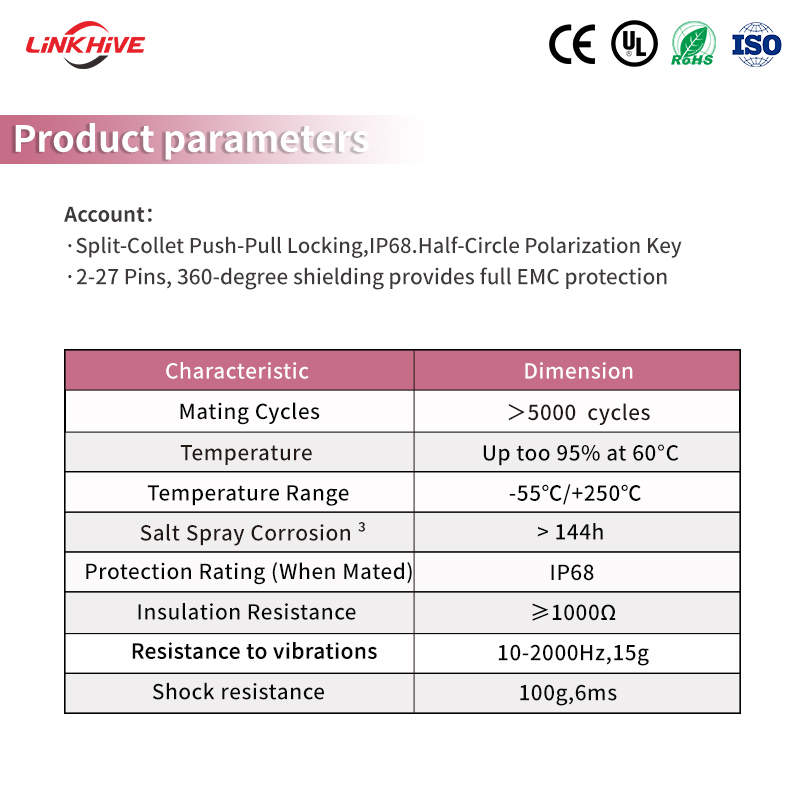

Электрическая стабильность под нагрузкой напрямую зависит от диэлектрика. Применение полифениленсульфида (PPS) в качестве изолятора обусловлено его уникальной способностью сохранять геометрию и диэлектрические свойства при экстремальном нагреве. Золоченые штыри минимизируют переходное сопротивление. В результате панельная розетка демонстрирует сопротивление изоляции свыше 1000 Ω в диапазоне от –55 °C до +250 °C. Устройство не теряет работоспособности при вибрациях с ускорением 15g (10–2000 Гц) и выдерживает кратковременные удары силой до 100g.

Зачем инженерам нужна универсальность от M9 до M18 и 2-27 пинов?

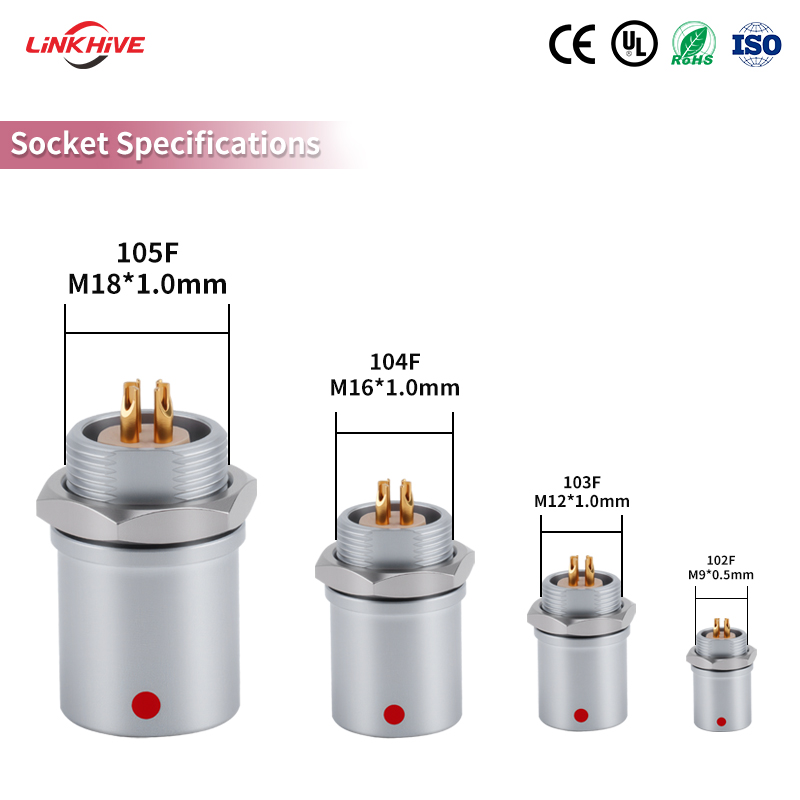

Масштабируемость систем требует гибких решений. Метрический ряд резьб — от миниатюрной M9×0.5 до крупной M18×1.0 — позволяет использовать единый подход к монтажу на разных уровнях шасси. Конфигурация от 2 до 27 контактов дает возможность передавать как силовые, так и сигнальные линии. Для максимально агрессивных сред, таких как морская вода, предусмотрена возможность заказа корпуса из нержавеющей стали. Механическая прочность и широкая вариативность делают F серию ZH оптимальным выбором для ВПК, авионики и железнодорожной автоматики.

Подводя итог, можно утверждать, что F серия ZH — это образец сбалансированной инженерии. Компания LINKHIVE гарантирует строгий контроль производства и соответствие стандартам CE, UL, RoHS и ISO, предоставляя проектировщикам надежный инструмент для построения систем, где отказ недопустим.
