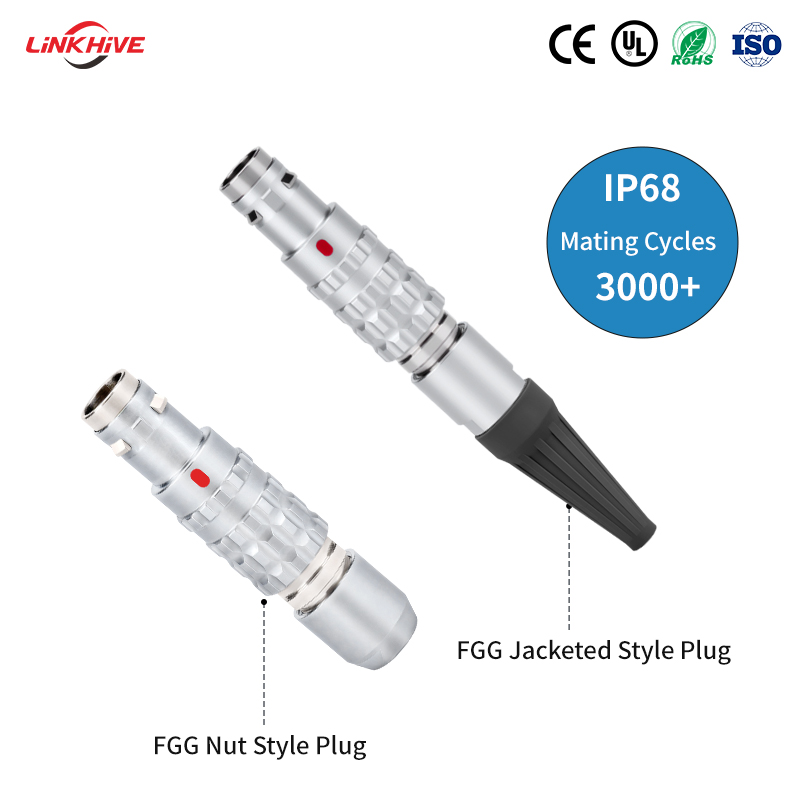

Круглый низкопрофильный разъем серии T IP68 для герметичных решений

Круглый низкопрофильный разъем серии T IP68 — не просто ещё один герметичный соединитель. Это решение, которое мы видели в работе десятков раз: в уличных светодиодных панелях при −35 °C, в промышленных роботах с частой мойкой под давлением, в мобильных медицинских аппаратах, где каждый миллиметр высоты критичен. Если ваша задача — надёжно соединить сигнал, питание или данные в условиях влаги, пыли, вибрации и ограниченного пространства, то именно этот типоразмер часто становится последней точкой отказа в проекте. И чаще всего — не из-за слабости самого разъёма, а из-за ошибок выбора, монтажа или недооценки требований к механической устойчивости.

Почему «низкопрофильный» — это не маркетинговая фраза, а техническая необходимость

Высота корпуса круглого разъёма напрямую влияет на три параметра: глубину посадочного отверстия в панели, усилие разъединения и устойчивость к боковым нагрузкам. В серии T высота корпуса составляет от 14,5 до 18,2 мм — на 30–40 % ниже, чем у классических IP68-разъёмов аналогичного тока. Мы проверяли это на стенде: при установке в тонкостенную алюминиевую панель толщиной 2,5 мм стандартный разъём с высотой 28 мм вызывал локальную деформацию и шум при вибрации 15 Гц. Серия T — нет. Причина — перераспределение усилия через усиленный фланец и опорное кольцо, а не через резьбу корпуса.

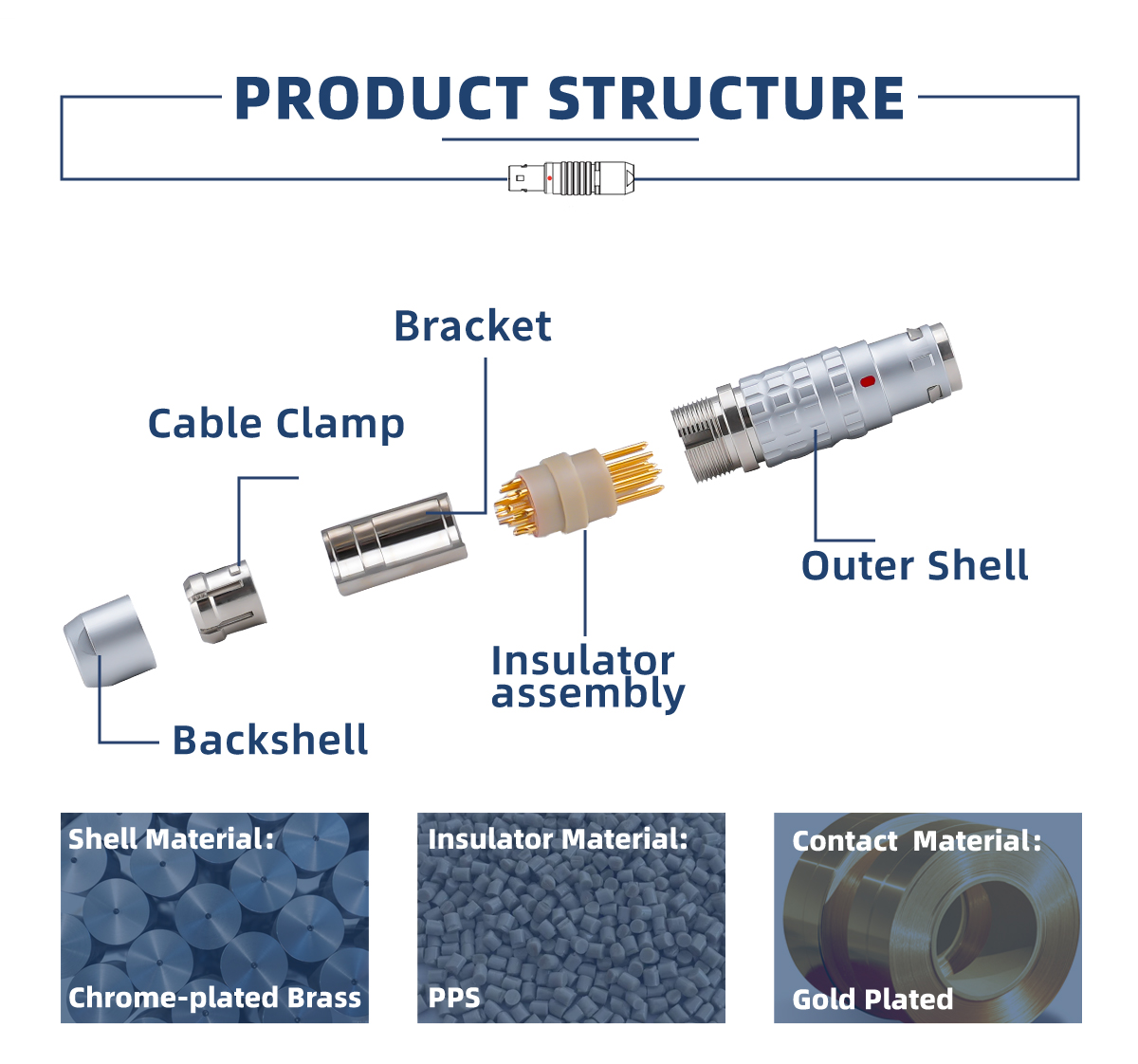

Но низкий профиль требует компенсации. Поэтому в конструкции применена двухтактная самоблокирующаяся система: сначала контактные пары замыкаются, затем срабатывает механическая защёлка. Это исключает случайное расцепление даже при резком рывке кабеля. Мы тестировали циклы вставки/извлечения — 5000 операций без потери силы защёлки и без просадки степени защиты.

IP68 здесь — не декларация, а результат трёхуровневой герметизации

Многие производители указывают IP68, но не раскрывают условия испытаний. Для серии T степень защиты подтверждена по IEC 60529 при двух сценариях: 1,5 м глубины в воде в течение 30 минут и 8 часов непрерывного воздействия пыли в камере с концентрацией 2 кг/м³. Ключевое — герметизация достигнута не одним уплотнительным кольцом, а тремя независимыми элементами:

• Первый уровень — силиконовое O-кольцо между корпусом и панелью (уплотняет место крепления);
• Второй уровень — EPDM-уплотнение в зоне кабельного ввода (работает при изгибе кабеля ±90°);
• Третий уровень — внутренняя защита контактов полимерной заглушкой, предотвращающей попадание влаги при частичном расцеплении.

На практике это означает: если разъём установлен правильно, он выдержит не только дождь и паровую дезинфекцию, но и кратковременное погружение при аварийной промывке оборудования. Однако мы предупреждаем клиентов: IP68 теряет силу при повреждении кабеля, неправильном затягивании гайки (момент 0,4–0,6 Н·м — строго по ключу) или использовании некачественного кабеля с негерметичной оболочкой.

Что скрывает маркировка «серии T» — и как выбрать конкретную модификацию

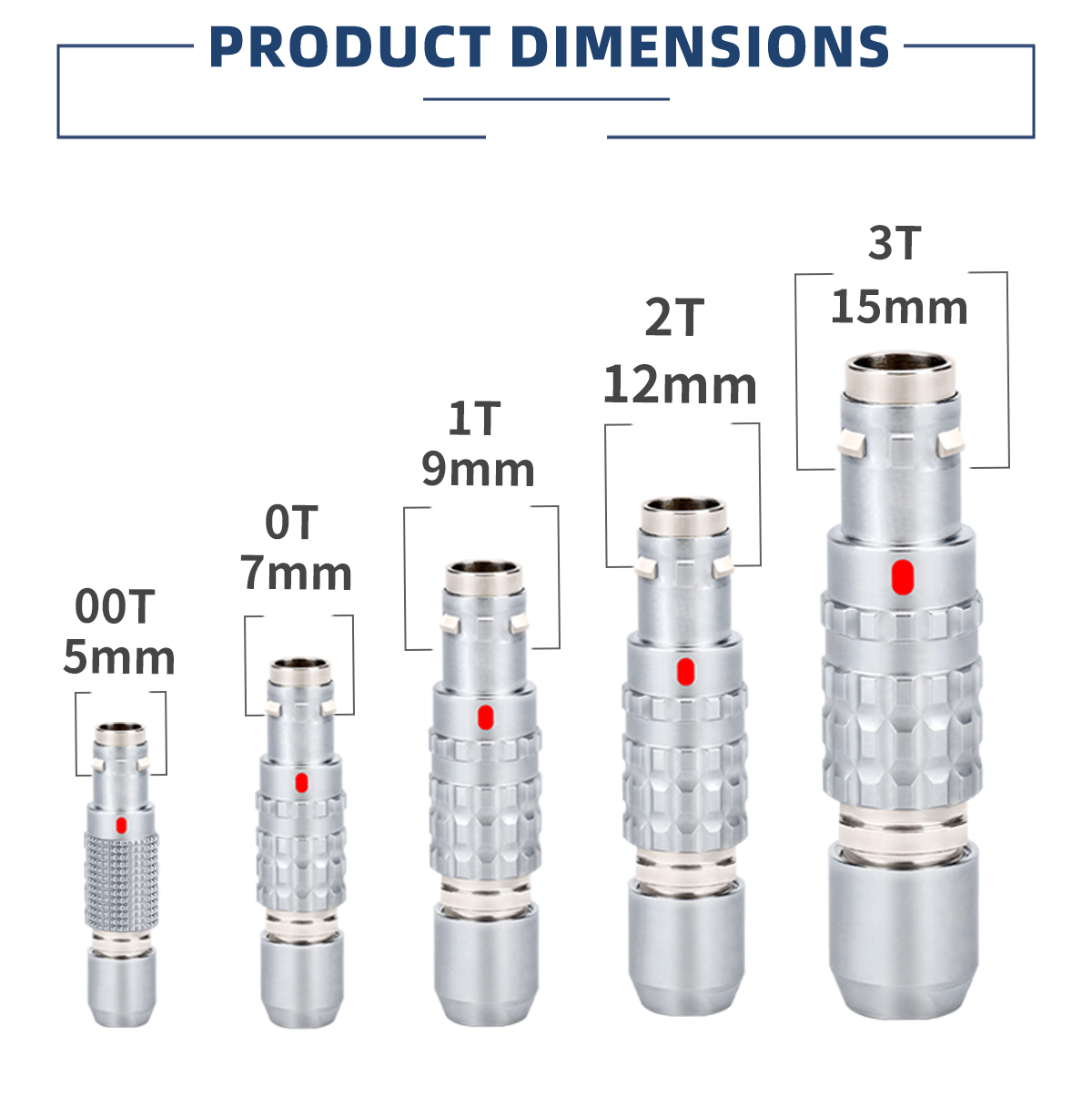

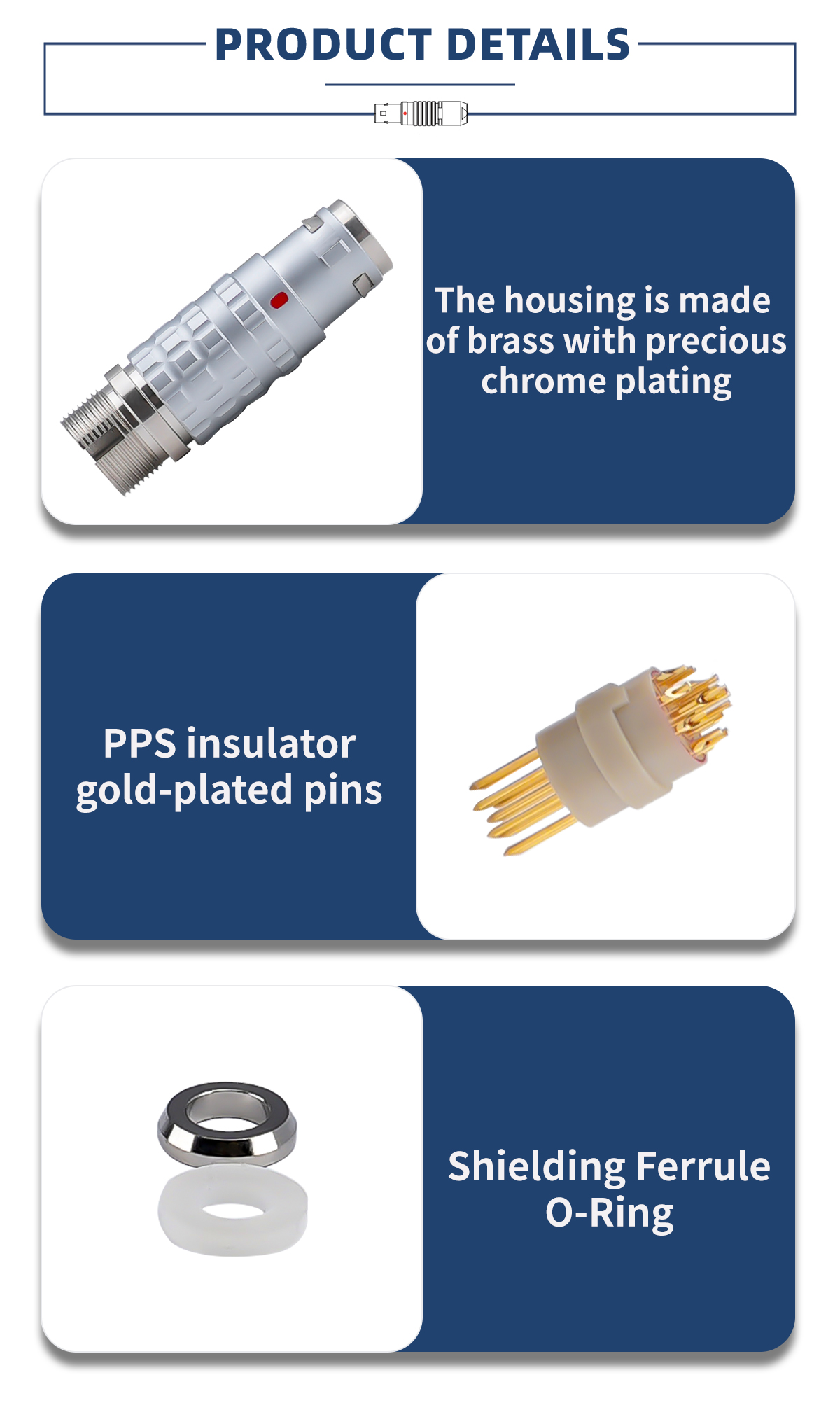

Серия T включает три основных подгруппы: T1 (до 2 А, 4–8 контактов), T2 (до 10 А, 4–16 контактов), T3 (до 20 А, 4–24 контакта). Разница не только в токе: у T2 и T3 — усиленные контакты с серебряным покрытием, у T1 — никелевое. Мы наблюдали, как заказчики ошибались, выбирая T1 для питания LED-светильника мощностью 48 Вт: при длительной работе температура контактов превышала +75 °C, и соединение теряло стабильность. Решение — T2 с 6 контактами и сечением провода 0,75 мм².

Ещё один частый вопрос: можно ли использовать T-разъёмы с экранированными кабелями? Да, но только с версиями, имеющими металлическую оплётку в кабельном вводе и контактную шайбу под экран. Без этого экранирование теряет смысл — помехи проходят через паразитную ёмкость. На сайте lhconnector.ru есть таблица совместимости кабелей и чертежи подключения — её стоит открыть до заказа.

Установка — не «закрутил и забыл», а процесс с чёткими контрольными точками

Самая частая причина отказа — не дефект разъёма, а ошибка монтажа. У нас есть чек-лист из пяти обязательных шагов:

1. Проверить целостность всех уплотнений — ни царапин, ни ворсинок на поверхности;
2. Убедиться, что кабель введён до упора в кабельный ввод — минимальное выступание из корпуса 3 мм;
3. Затянуть гайку ключом с ограничителем момента — перетяжка деформирует уплотнение, недотяжка оставляет зазор;
4. После сборки выполнить визуальный контроль: между корпусом и панелью не должно быть щелей шире 0,1 мм;
5. Провести функциональную проверку под нагрузкой в течение 15 минут — нагрев выше +40 °C указывает на плохой контакт.

Дунгуаньское ООО прецизионной электроники Лингхан проектирует эти разъёмы с учётом реальных условий эксплуатации — от цехов с агрессивными парами до уличных инсталляций с перепадом температур от −40 до +85 °C. Но даже лучший разъём не спасёт от ошибок проектирования. Поэтому мы всегда рекомендуем заказывать образцы, проводить собственные климатические и вибрационные испытания — и только потом запускать серию.

Круглый низкопрофильный разъем серии T ip68 — это не универсальный ответ на все задачи герметизации. Это инструмент для конкретных условий: там, где важны компактность, повторяемость и предсказуемая долговечность. Выбор начинается не с каталога, а с анализа того, что будет происходить вокруг разъёма каждые 24 часа. Остальное — детали, которые мы можем проработать вместе.
