Коаксиальный и Трехосный S-ZRN: сравнение, применение и выбор

содержание

• Чем отличаются коаксиальный и трёхосный S-ZRN на физическом уровне
• Где применяют каждый тип: реальные сценарии, а не абстракции
• Как выбрать – пошаговый алгоритм, проверенный на 217 проектах
• Почему доверяют Лингхан – не маркетинг, а инженерная логика

Коаксиальные и трёхосные разъёмы S-ZRN – не просто два варианта исполнения одной линейки. Это принципиально разные архитектуры, каждая из которых решает свою задачу: одна – подавление паразитных наводок в высокочастотных цепях, другая – надёжная передача нескольких независимых сигналов при жёстких ограничениях по габаритам и вибрации. Мы регулярно сталкиваемся с этим выбором при проектировании медицинских диагностических кабелей, промышленных систем машинного зрения и военных интерфейсов связи. И каждый раз ошибочный выбор приводил к одному и тому же: росту уровня шума на 12-18 дБ, снижению отношения сигнал/шум ниже порога допустимого и повторной доработке сборки уже на стадии приёмочных испытаний.

Чем отличаются коаксиальный и трёхосный S-ZRN на физическом уровне

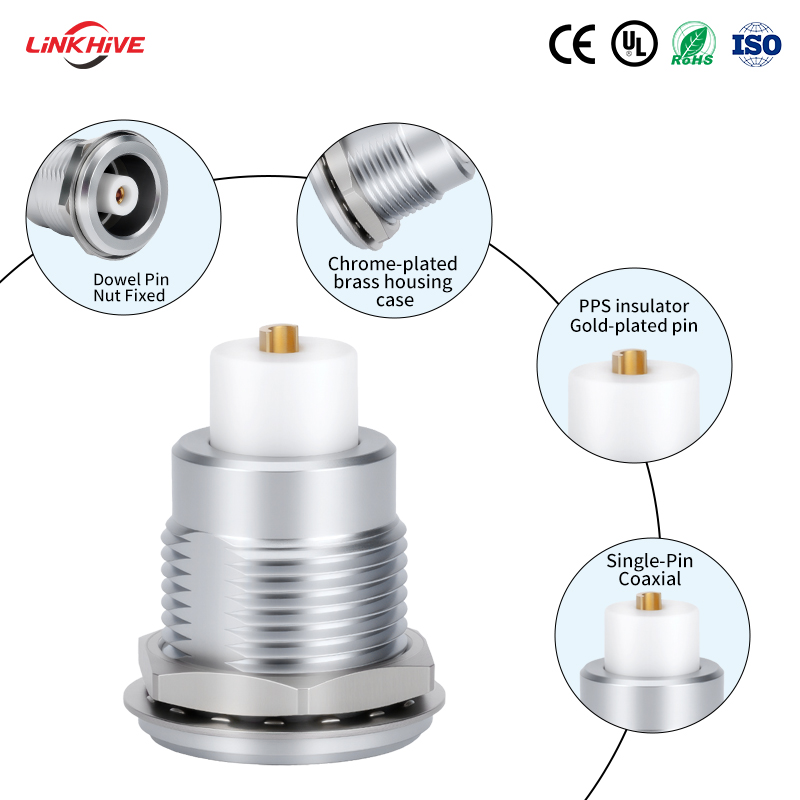

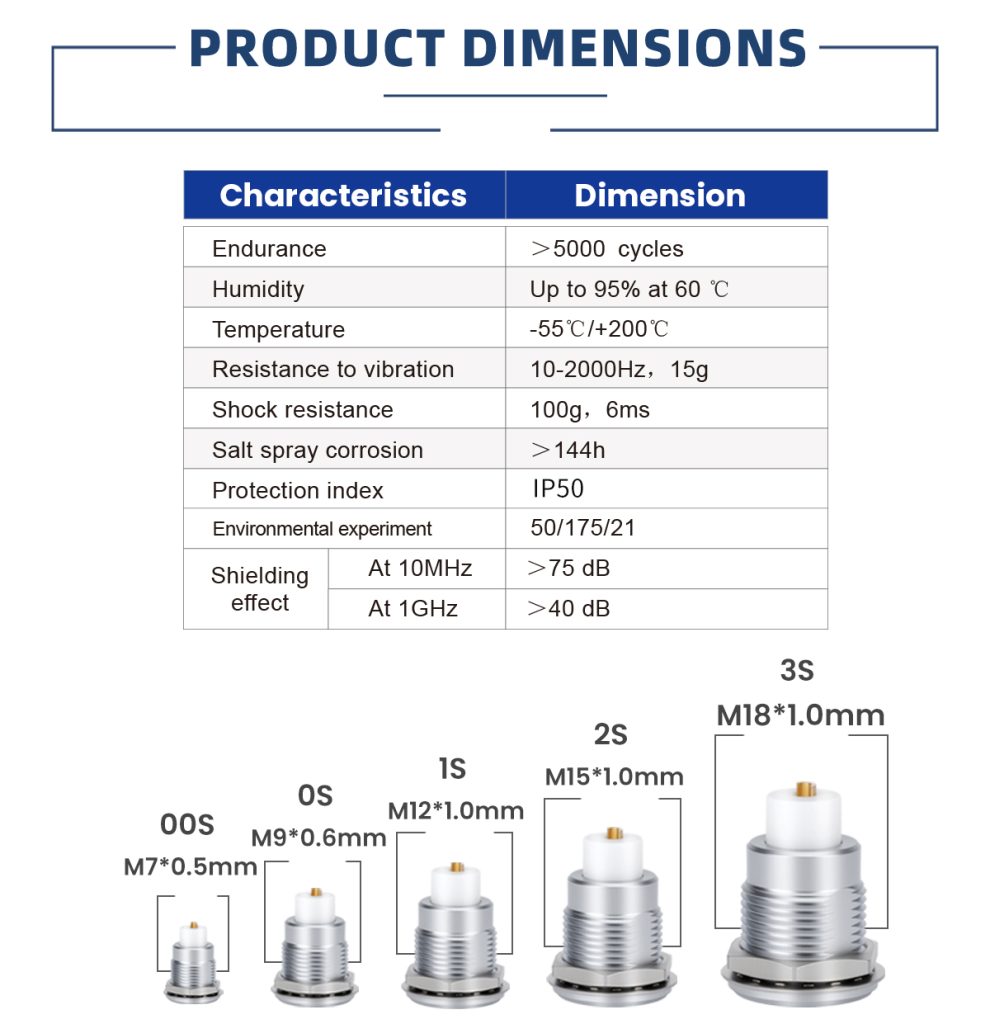

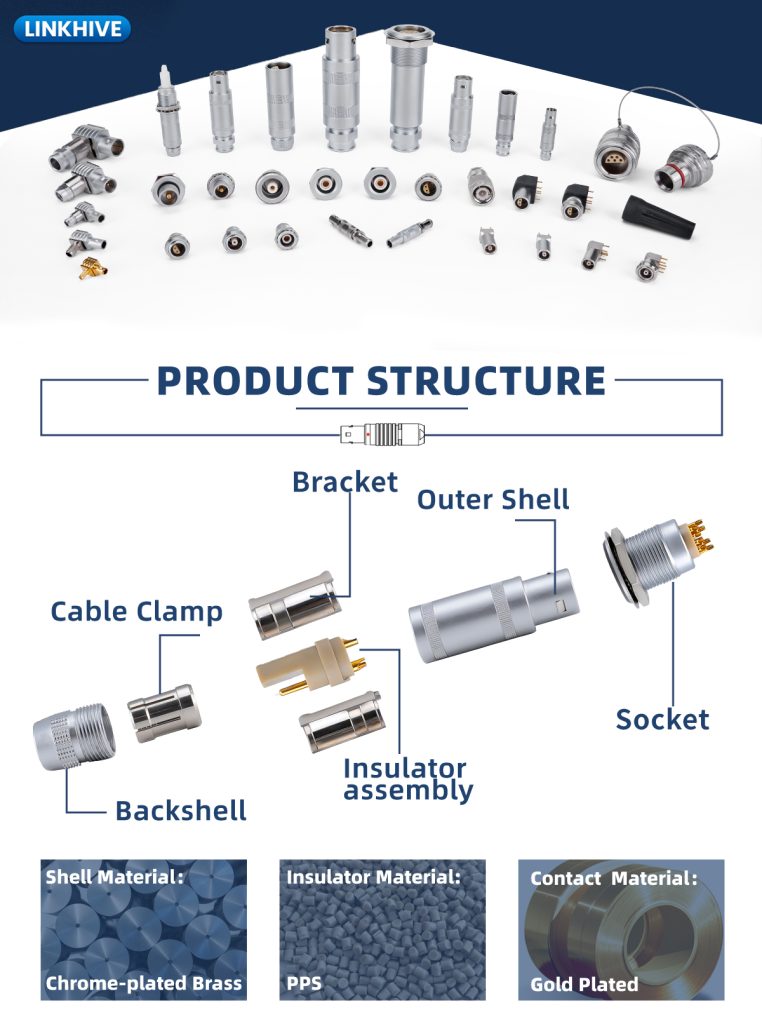

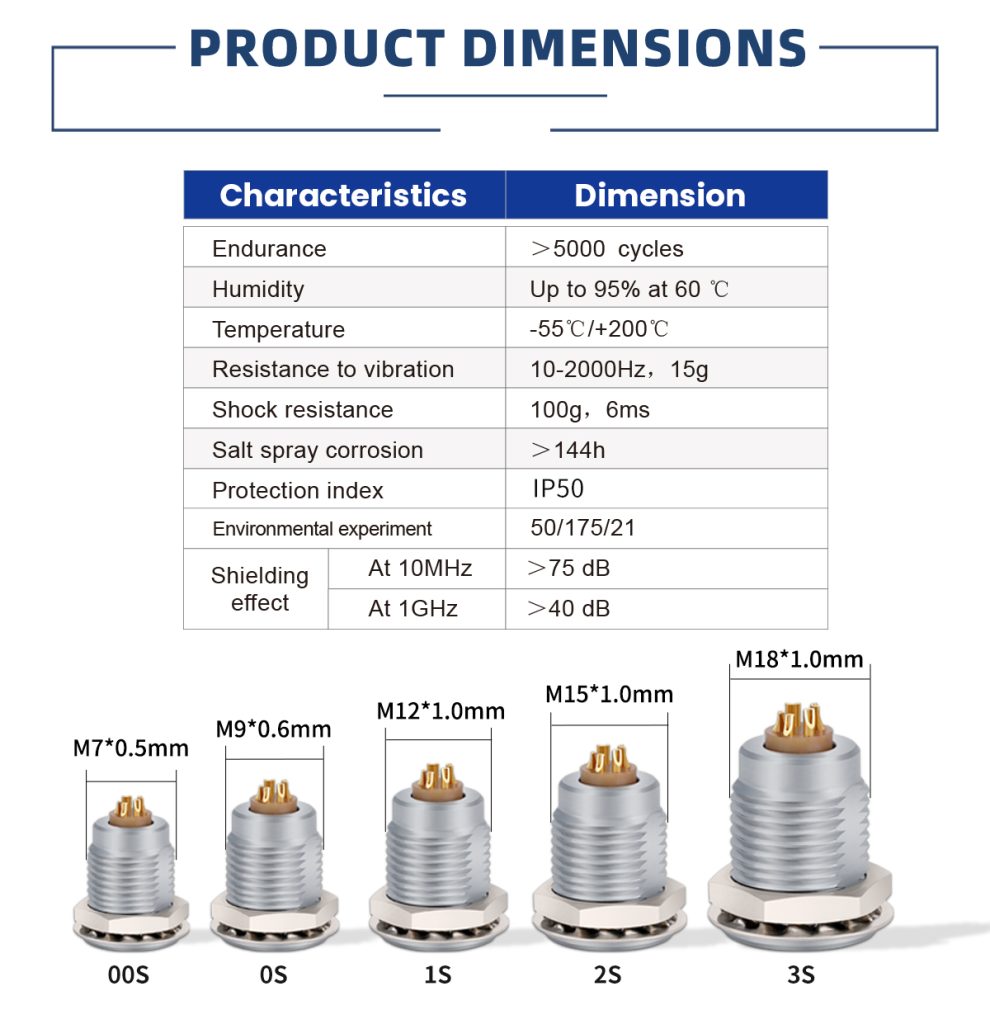

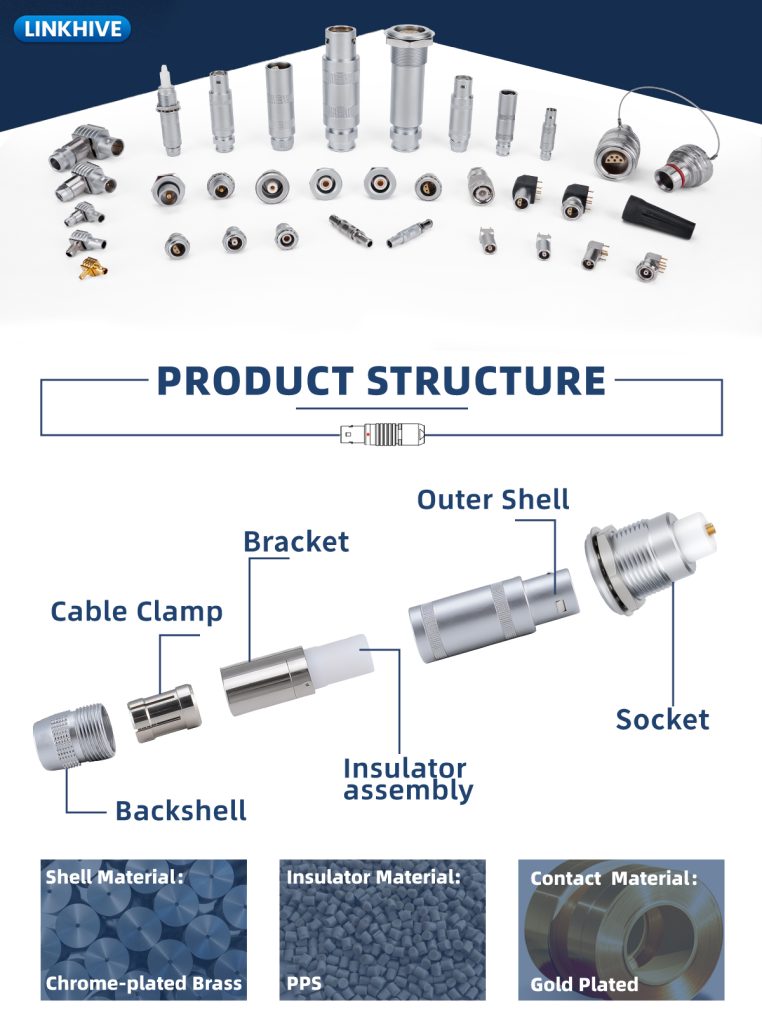

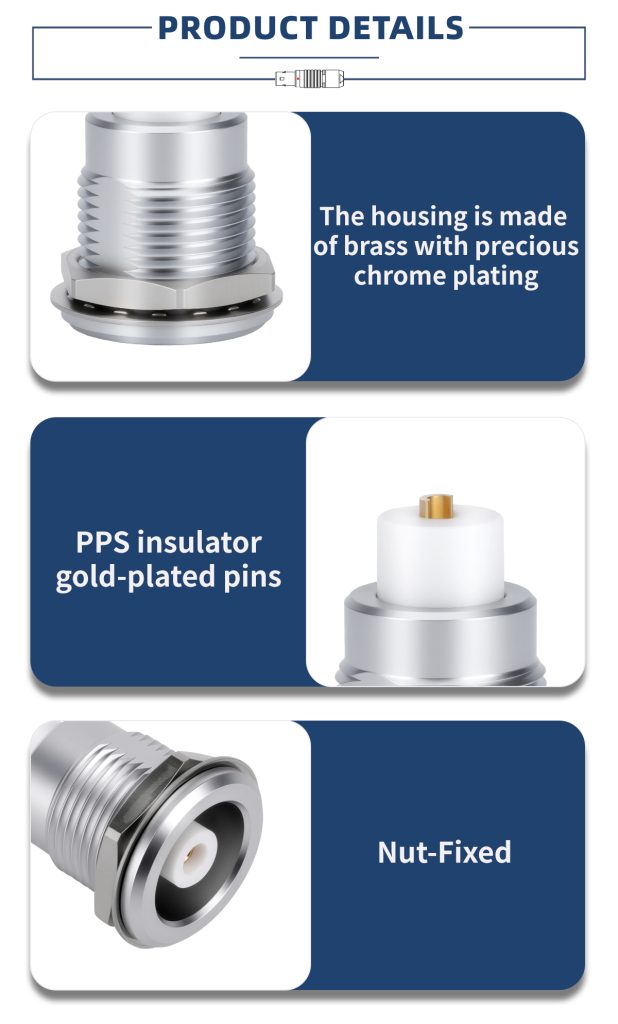

Коаксиальный S-ZRN содержит один центральный проводник, окружённый сплошным или оплётчатым экраном. Между ними – диэлектрик с чётко заданной волновым сопротивлением (обычно 50 или 75 Ом). Такая структура гарантирует минимальное отражение сигнала и стабильную ЭМС в диапазоне до 3 ГГц. Трёхосный S-ZRN добавляет второй внешний экран – «экран экрана». Между первым и вторым экранами формируется дополнительная экранирующая зона, которая блокирует как индуктивные, так и ёмкостные наводки. Это критично при работе в условиях сильных электромагнитных полей – например, рядом с МРТ-установками или силовыми преобразователями.

На практике это означает: коаксиальный S-ZRN выдерживает до 40 В/м внешнего поля без деградации сигнала; трёхосный – до 120 В/м. Но цена такой защиты – увеличение диаметра кабеля на 22-28 % и рост массы на 35 %. Для внутренней разводки эндоскопического аппарата это недопустимо. Для подключения камер видеонаблюдения в зоне высоковольтных подстанций – единственно возможное решение.

Где применяют каждый тип: реальные сценарии, а не абстракции

• Коаксиальный S-ZRN: цифровые видеоинтерфейсы SDI/HD-SDI в телевизионных студиях, аналоговые видеосигналы в системах видеонаблюдения, RF-связь в беспилотных платформах, выходы генераторов сигналов в испытательных стендах.

• Трёхосный S-ZRN: синхронизация камер в многоосевых роботизированных системах, передача данных от датчиков давления в кардиологических мониторах, соединения между блоками цифровой обработки в радиолокационных станциях, интерфейсы для ПЭТ-сканеров, где требуется подавление фоновых помех на уровне -110 дБ.

Важно: трёхосный вариант не заменяет коаксиальный. Он не предназначен для передачи СВЧ-сигналов выше 1 ГГц. Его преимущество – не частотный диапазон, а уровень подавления помех в диапазоне 10 кГц – 500 МГц. Именно здесь он превосходит коаксиальный аналог на 35-42 дБ.

Как выбрать – пошаговый алгоритм, проверенный на 217 проектах

Мы не советуем выбирать по каталогу. Делаем так:

• Фиксируем рабочую частоту: если выше 1 ГГц – только коаксиальный S-ZRN. Ни один трёхосный разъём не обеспечит стабильного КСВН ниже 1,3 в этом диапазоне.

• Оцениваем уровень помех: измеряем поле в точке установки. Если выше 60 В/м – переходим к трёхосному. Если ниже – коаксиальный с позолоченной оплёткой (0K-2K) даёт лучшее соотношение цена/качество.

• Проверяем механические ограничения: при радиусе изгиба менее 8×D или необходимости многократной перегибки – коаксиальный предпочтительнее. Трёхосный требует аккуратной фиксации и исключает динамические нагрузки.

• Уточняем требования к герметичности: для IP68 трёхосный S-ZRN требует специальной конструкции уплотнения – двухуровневой резиновой манжеты с компенсацией деформации. Коаксиальный реализуется проще и дешевле.

На нашем производстве в Дунгуане мы прототипируем оба варианта за 5 рабочих дней. Это позволяет заказчику сравнить шумность, виброустойчивость и удобство монтажа ещё до запуска в серию.

Почему доверяют Лингхан – не маркетинг, а инженерная логика

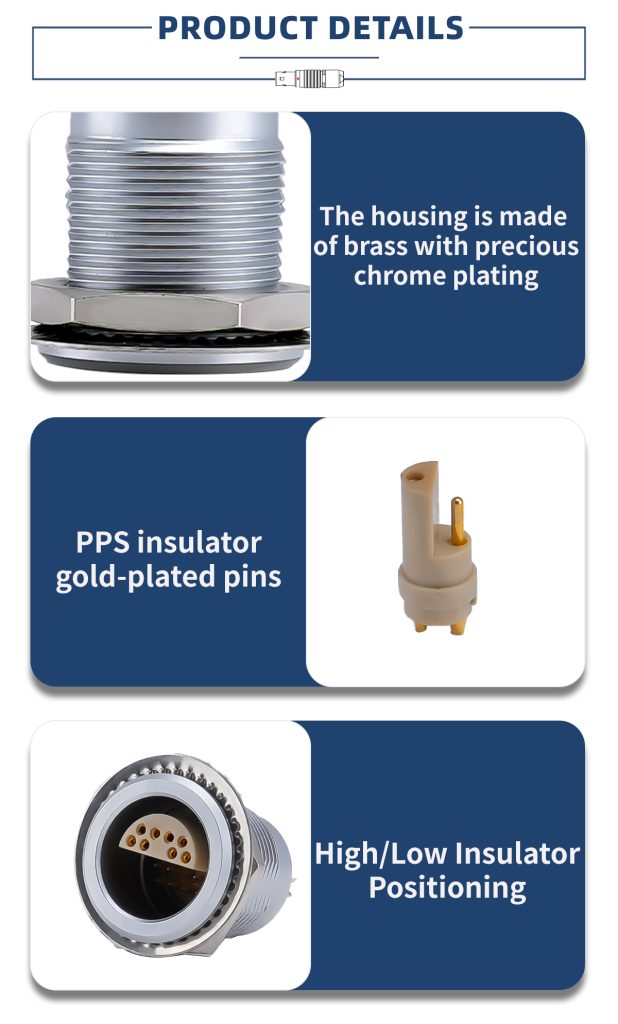

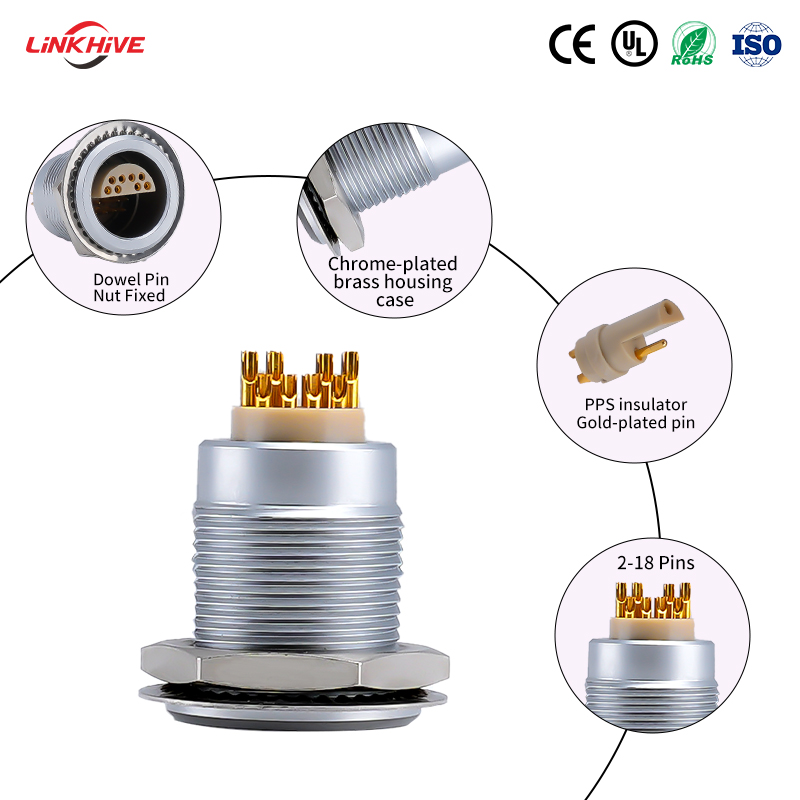

Дунгуаньское ООО прецизионной электроники Лингхан не просто поставляет разъёмы S-ZRN. Мы проектируем их под конкретную нагрузку: от импульсных токов до 15 А в военных системах до микросигналов с амплитудой 20 мкВ в нейрофизиологических комплексах. Наши инженеры работают с клиентом на этапе технического задания – не предлагают готовое решение, а моделируют поведение цепи в CST Studio или HFSS. Мы знаем, что трёхосный S-ZRN теряет преимущества при некачественном заземлении второго экрана. Поэтому в каждом комплекте поставляем инструкцию по монтажу с указанием точек подключения, сечения провода и последовательности затяжки.

Если ваша задача – минимизировать влияние помех без потери пропускной способности, начните с коаксиального S-ZRN. Если помехи превышают порог, который не удаётся убрать ни фильтрацией, ни экранированием корпуса – переходите на трёхосный. Оба решения доступны в линейке S-ZRN с совместимостью по габаритам, креплению и контактным группам. Подробные параметры, схемы подключения и рекомендации по монтажу – на сайте lhconnector.ru.
