4Q216 TM16: 3 аспекта гибридной коммутации газа и сигнала в промышленности

содержание

• Почему гибридные решения вытесняют раздельные электрические и пневматические тракты?
• Как материалы корпуса и изолятора решают проблему электроизоляции в условиях влажности?
• В чем заключается практическая ценность двух встроенных воздуховодов?
• Какие преимущества дает модульность конструкции и разные типы задних крышек?

Разъем 4Q216 TM16 представляет собой передовое инженерное решение, предназначенное для одновременной передачи электрических сигналов и газообразных или жидких сред через единый интерфейс. В современной промышленности, где плотность компоновки оборудования постоянно возрастает, необходимость прокладки отдельных магистралей для питания, управления и пневматики становится серьезным ограничением. Данная модель, объединяющая 2 специализированных воздуховода и 16 электрических контактов, позволяет кардинально упростить архитектуру сложных узлов, таких как роботизированные манипуляторы, системы терморегуляции аккумуляторных батарей и медицинское диагностическое оборудование.

Почему гибридные решения вытесняют раздельные электрические и пневматические тракты?

Традиционный подход предполагал использование двух независимых разъемов: одного для подачи воздуха или хладагента и другого для передачи цифровых данных. Такой подход увеличивает количество точек потенциального отказа и усложняет процесс сборки. Использование гибридного коннектора позволяет сократить время монтажа и сэкономить ценное пространство на панели устройства. Благодаря интегрированной конструкции, инженеры получают возможность создавать компактные модули, где пневматический привод и электронный датчик обратной связи подключены через единый узел, что особенно актуально для вакуумных захватов и систем автоматизации нового поколения.

Как материалы корпуса и изолятора решают проблему электроизоляции в условиях влажности?

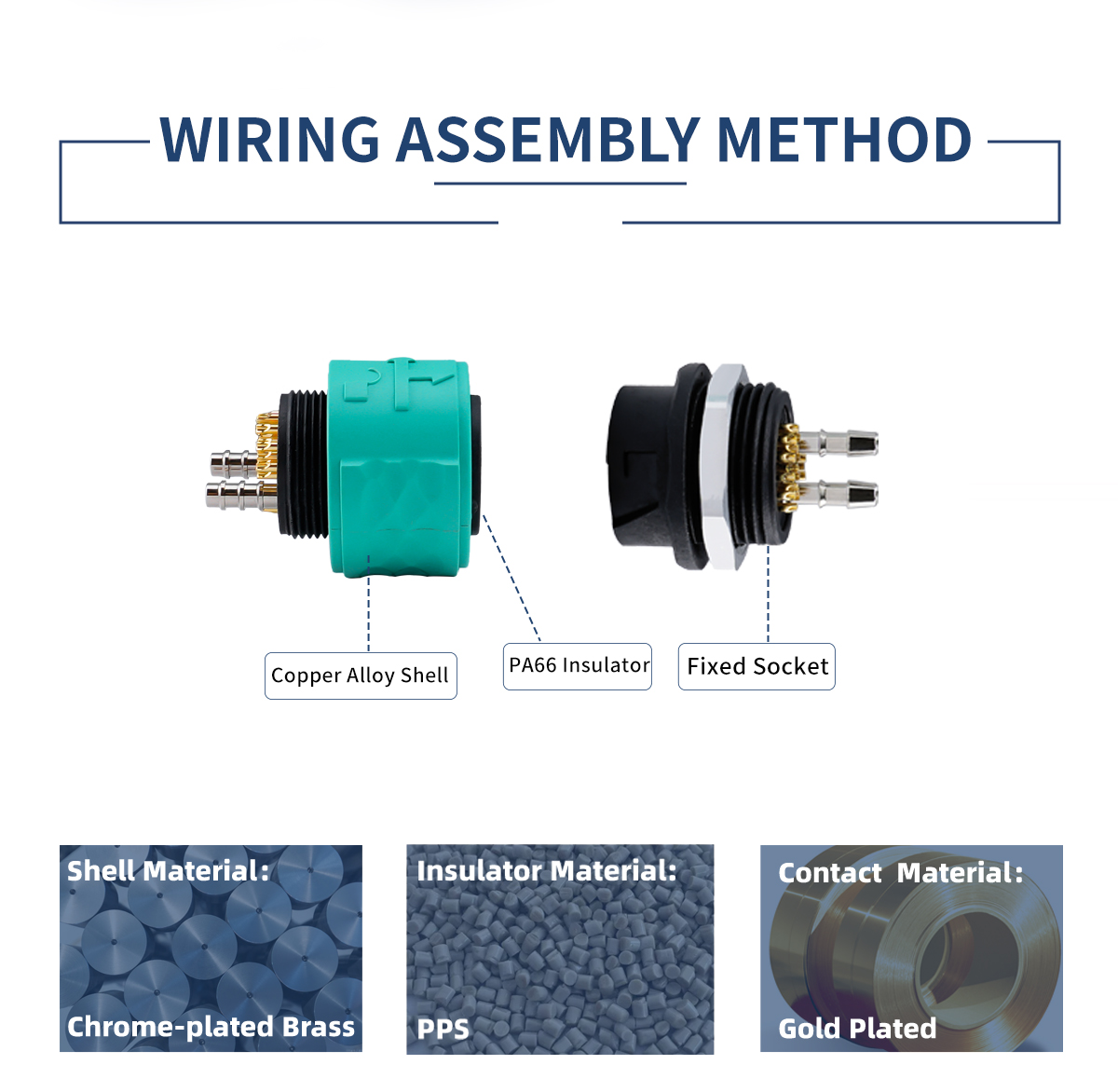

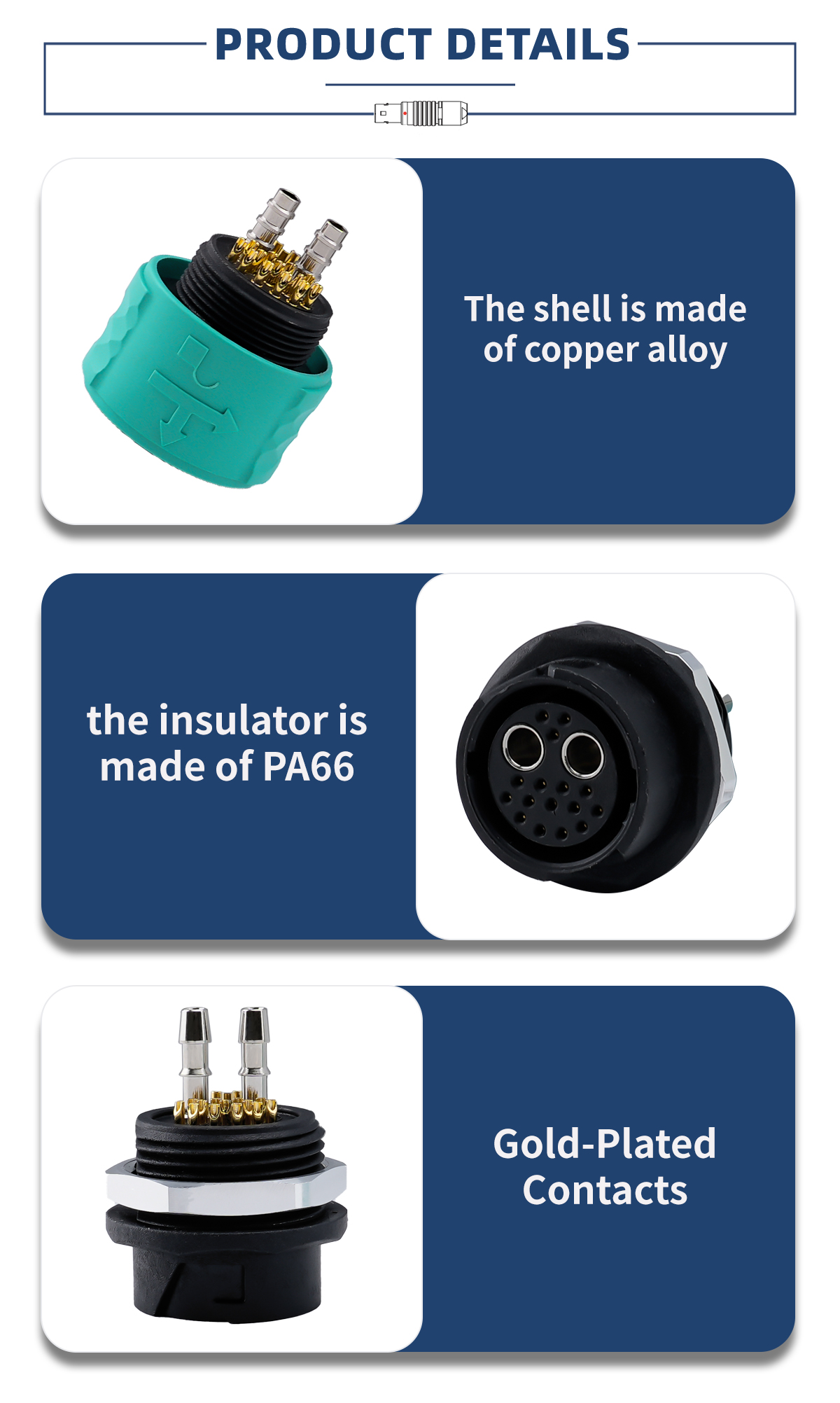

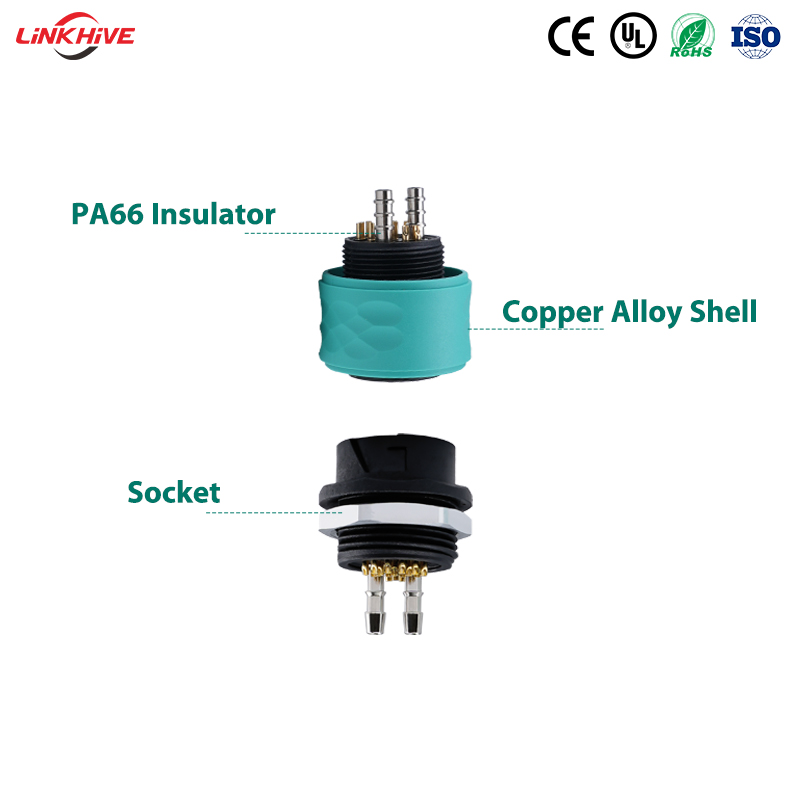

Совмещение газовых каналов и электрических цепей в одном корпусе требует безупречной изоляции. В базовой комплектации корпус изготавливается из высокопрочного медного сплава, обеспечивающего механическую защиту и отвод тепла, либо из специализированного полиамида PA66 (в версии ANA). Высокотемпературный изолятор из PA66 надежно разделяет 16 контактов, исключая короткие замыкания даже при попадании конденсата из воздуховодов. Контакты имеют надежное золотое покрытие (Gold-plated Copper Alloy), что минимизирует переходное сопротивление и предотвращает окислительные процессы. Такая архитектура гарантирует стабильную передачу слаботочных сигналов управления параллельно с подачей рабочих сред.

В чем заключается практическая ценность двух встроенных воздуховодов?

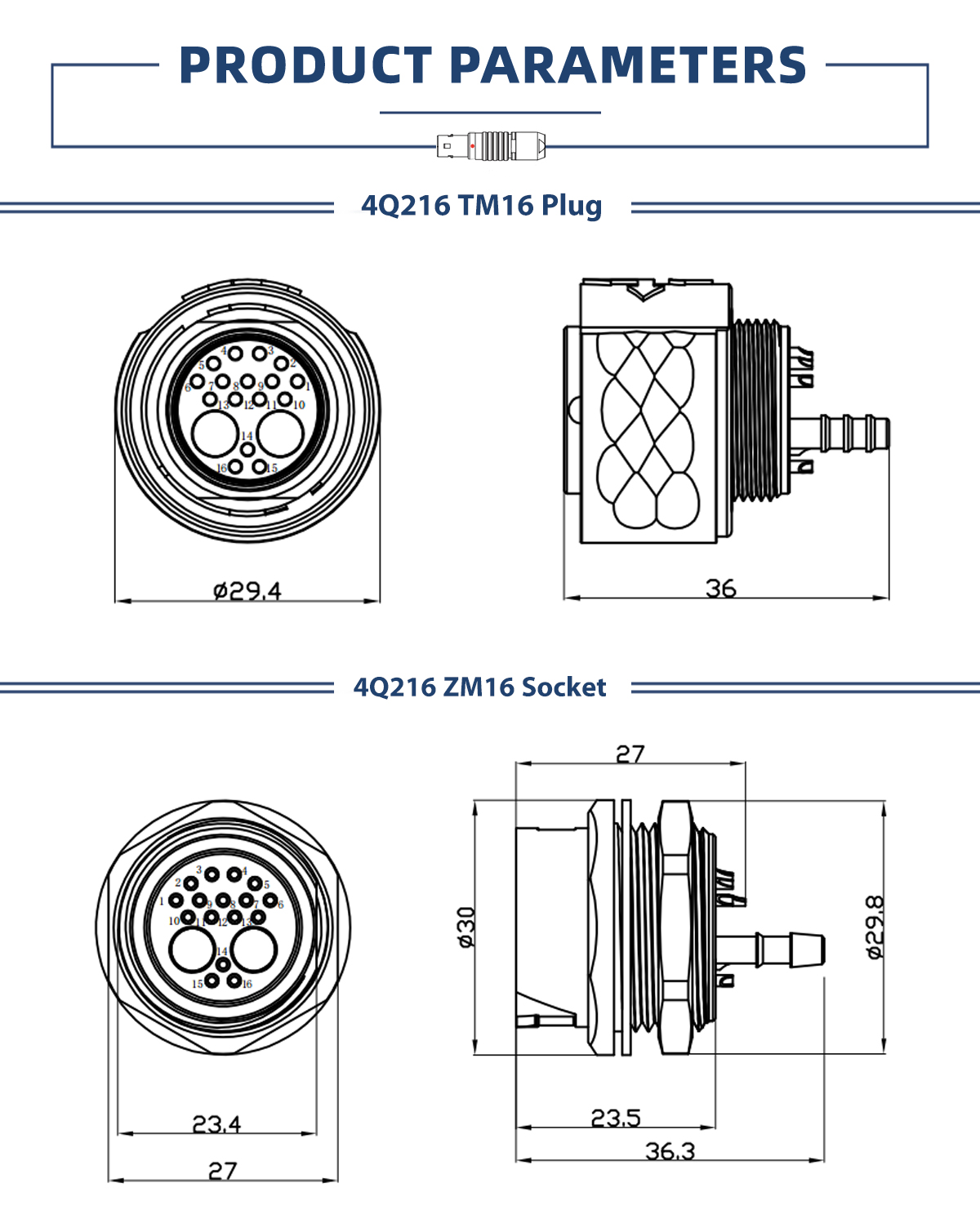

Наличие двух каналов (air vents) открывает широкие возможности для инженеров-проектировщиков. В системах управления литиевыми батареями (EV) этот интерфейс может использоваться для подключения контуров охлаждения или аварийного сброса давления. В пневматике — для подачи сжатого воздуха к исполнительным механизмам. При этом общая геометрия узла остается компактной: диаметр штекера составляет 29,4 мм, а посадочная длина достигает 36 мм. Ответная часть (Fixed Socket) имеет диаметр 30 мм, что позволяет легко интегрировать ее в стандартные монтажные отверстия шасси. Герметичность соединения исключает перекрестное загрязнение сред.

Какие преимущества дает модульность конструкции и разные типы задних крышек?

В линейке 4Q216 предусмотрены различные конфигурации для адаптации к конкретным задачам. Помимо стандартного медного корпуса, доступна версия ANA Plug с черным корпусом из PA66, что снижает общий вес устройства и исключает наведенные токи. Задняя крышка (Back Shell) обеспечивает механическую разгрузку подключаемых кабелей. Для обслуживания оборудования в полевых условиях использование таких разъемов позволяет проводить быструю замену модулей без необходимости отсоединения множества шлангов и проводов по отдельности.

В заключение следует подчеркнуть, что переход на гибридные интерфейсы — это закономерный этап эволюции промышленной автоматизации. Компания LINKHIVE гарантирует высочайшее качество сборки, строгий контроль геометрии контактов и долговечность материалов, предлагая инженерам 4Q216 TM16 как надежный фундамент для построения отказоустойчивых систем будущего.
