Разъемы двухтактные S-TFA: надёжное решение для подключения

содержание

• Что делает S-TFA действительно двухтактными – и почему это критично
• Где они работают – и где их нельзя применять
• Как выбрать правильную версию – без ошибок
• Почему стоит доверять производству – а не только спецификации

Разъёмы двухтактные S-TFA – не просто техническое решение. Это ответ на реальную проблему: как обеспечить стабильное соединение в условиях частых циклов включения/выключения, механических ударов и требований к повторяемости контакта без смещения. Мы видели, как стандартные разъёмы теряют контакт уже после 200-300 циклов в промышленных панелях управления. А S-TFA сохраняют электрическую целостность до 10 000 циклов – и это не маркетинговая цифра, а результат испытаний в наших лабораториях при температуре от −40 °C до +125 °C.

Что делает S-TFA действительно двухтактными – и почему это критично

«Двухтактный» в названии – не абстракция. Это физическая последовательность действий при соединении: первый такт – механическая фиксация корпуса (вход в защёлку), второй – замыкание электрических контактов с предварительным прижимом и самоочисткой поверхности. В отличие от одностадийных Push-Pull-разъёмов, где контакт возникает сразу при введении, S-TFA исключают «дребезг» при частичном вводе. Мы измеряли переходное сопротивление в динамике: у аналогов оно колеблется от 5 до 80 мОм при вибрации 10 g; у S-TFA – стабильно 3-5 мОм даже при 25 g.

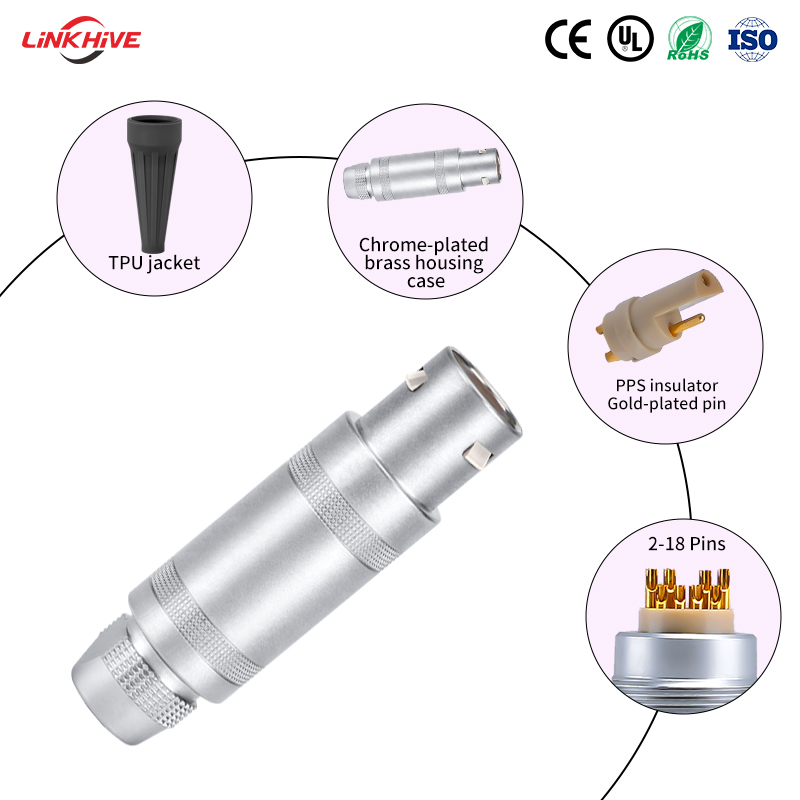

Ключевая особенность – позолоченные контакты серии 0K-2K толщиной 1,2 мкм с подслоем никеля. Такая толщина не перегружает гибкий контакт, но гарантирует защиту от окисления в средах с повышенной влажностью (до 95 % RH) и сероводородом. В одном из проектов для российского производителя оборудования для нефтепереработки S-TFA работали 3 года без обслуживания в помещении с классом загрязнения IP65 – и сохранили исходное сопротивление.

Где они работают – и где их нельзя применять

S-TFA созданы для трёх сценариев:

• Промышленная автоматизация: интерфейсы между ПЛК и модулями ввода/вывода, особенно при использовании сигнальных линий с питанием (PoE, DALI, RS-485)

• Медицинская диагностика: подключение датчиков к ЭКГ- и ЭЭГ-системам, где требуется нулевой уровень помех и гарантированное отсутствие паразитных импульсов при переподключении

• Специализированная техника: мобильные радиостанции, системы связи в бронетехнике, где соединение должно выдерживать ударные нагрузки до 50 g и вибрацию до 2 kHz

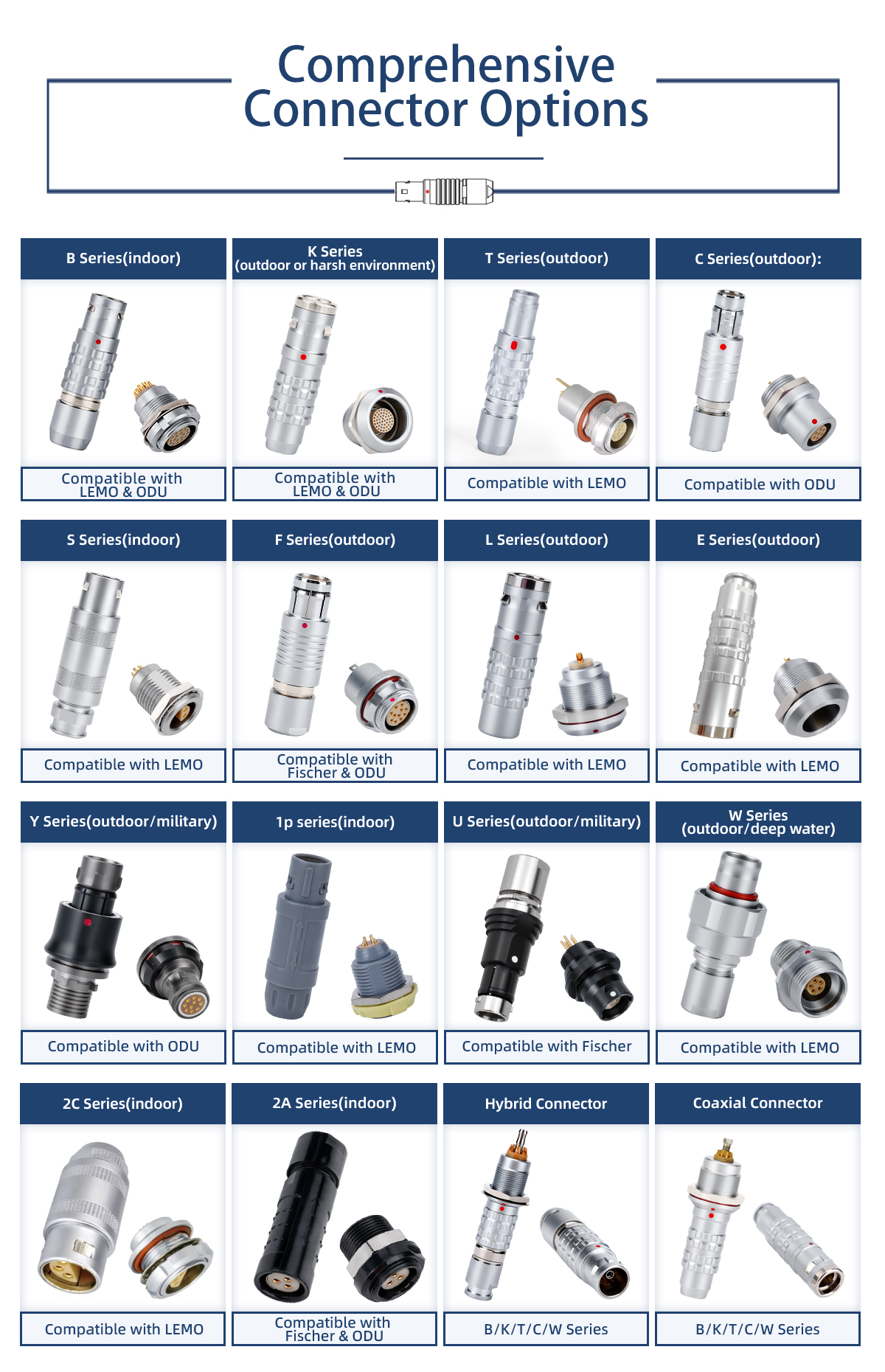

Но есть ограничения: S-TFA не подходят для высоковольтных цепей выше 600 В переменного тока. Для таких задач мы используем решения серии S (0S-3S) с изоляцией до 10 кВ. Также не рекомендуем их в средах с постоянным воздействием масел или концентрированных щелочей – полимерный корпус PBT-GF30 выдерживает только кратковременный контакт.

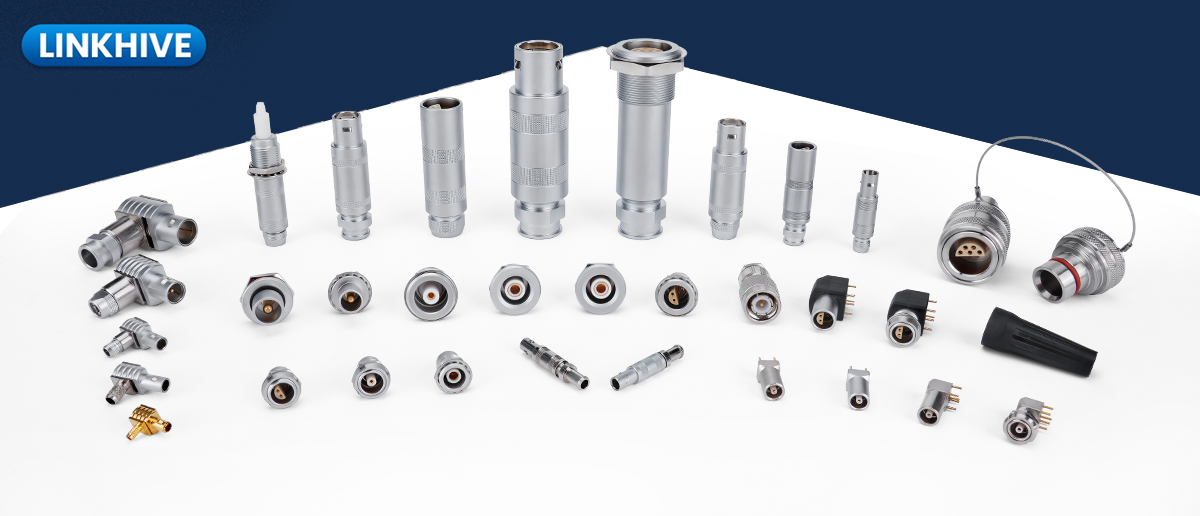

Как выбрать правильную версию – без ошибок

На практике заказчики чаще всего путают три параметра:

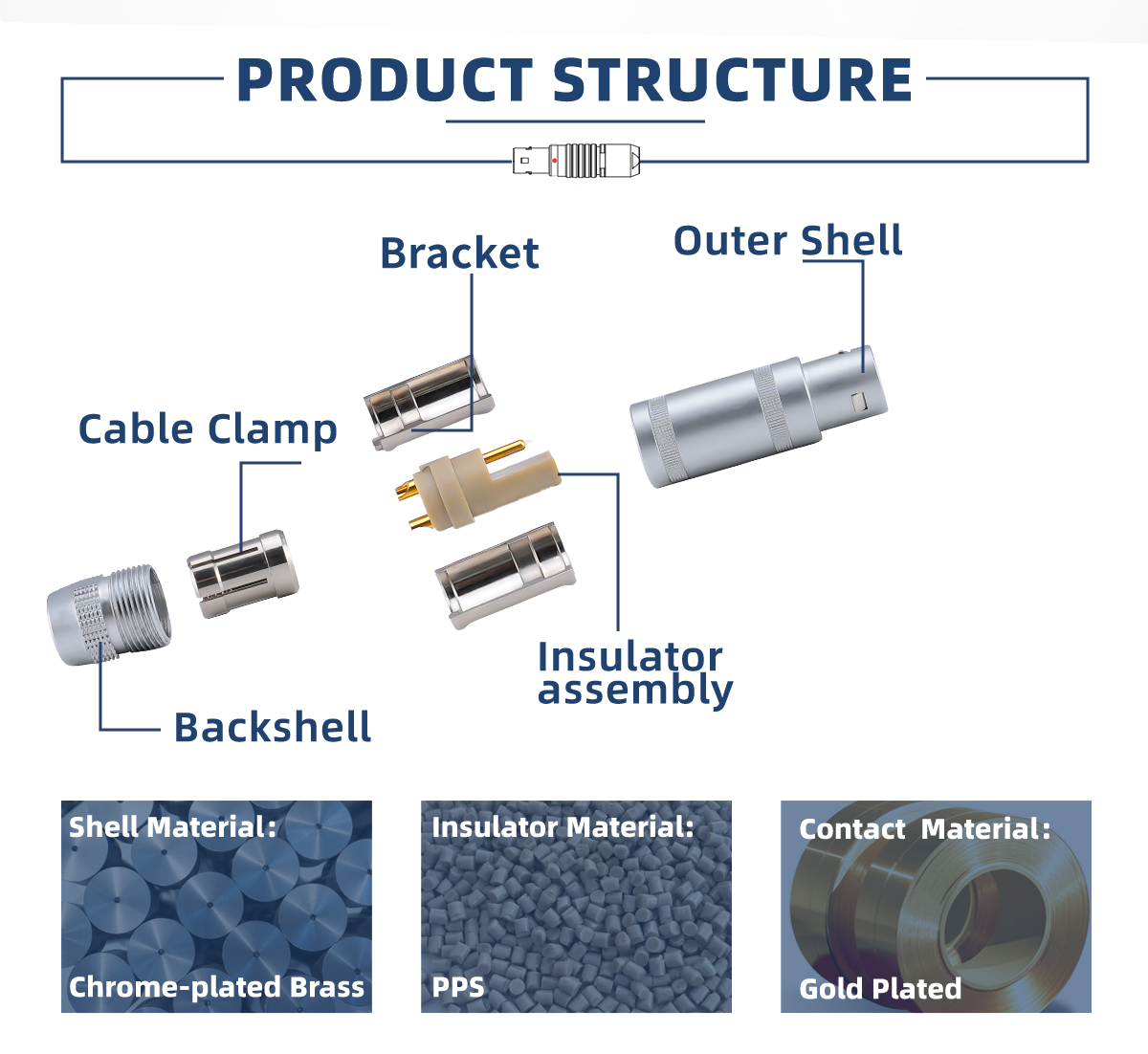

• Тип корпуса: пластиковый (PLG) – для внутреннего монтажа; металлический (B FHG) – при необходимости экранирования и защиты от EMI

• Количество контактов: от 2 до 12 в базовой линейке; 16-18 – только по индивидуальному ТЗ с усиленной изоляцией

• Степень защиты: IP67 – для пыльных цехов; IP68 – если нужна герметичность при кратковременном погружении до 1,5 м

Если вы проектируете устройство для эксплуатации в Сибири – берите версию с уплотнителем из силикона, а не EPDM. У EPDM при −40 °C снижается эластичность, и герметичность нарушается уже через 10 циклов. Мы проверяли это на стенде холодовой выдержки – силикон сохранял форму и уплотнение в течение 500 циклов.

Почему стоит доверять производству – а не только спецификации

Технические данные – лишь часть картины. Настоящая надёжность рождается в цехе. На производственной линии Дунгуаньского ООО прецизионной электроники Лингхан каждый разъём S-TFA проходит четыре контрольные точки:

• входной контроль позолочённых контактов – спектрометрия толщины покрытия
• проверка усилия фиксации – динамометрический тест на 100 % партии
• электрическое тестирование: сопротивление изоляции >500 МОм при 500 В, пробивное напряжение ≥1,5 кВ
• герметичность: 30 минут под давлением 100 кПа в водяной камере (для IP68)

Нет «выборочного» контроля. Нет «пробных партий». Есть 100 % сквозной контроль – от CAD-модели до упаковки. И это позволяет нам гарантировать срок службы не менее 15 лет при условии соблюдения режима эксплуатации.

Разъемы двухтактные S-TFA – это не компромисс между стоимостью и надёжностью. Это расчёт: на 10 000 циклов без потери качества, на 15 лет без замены, на 0,02 % отказов в полевых условиях. Если ваша задача – не просто подключить, а гарантировать работу – начните с выбора правильного такта. Первый – фиксация. Второй – доверие.
