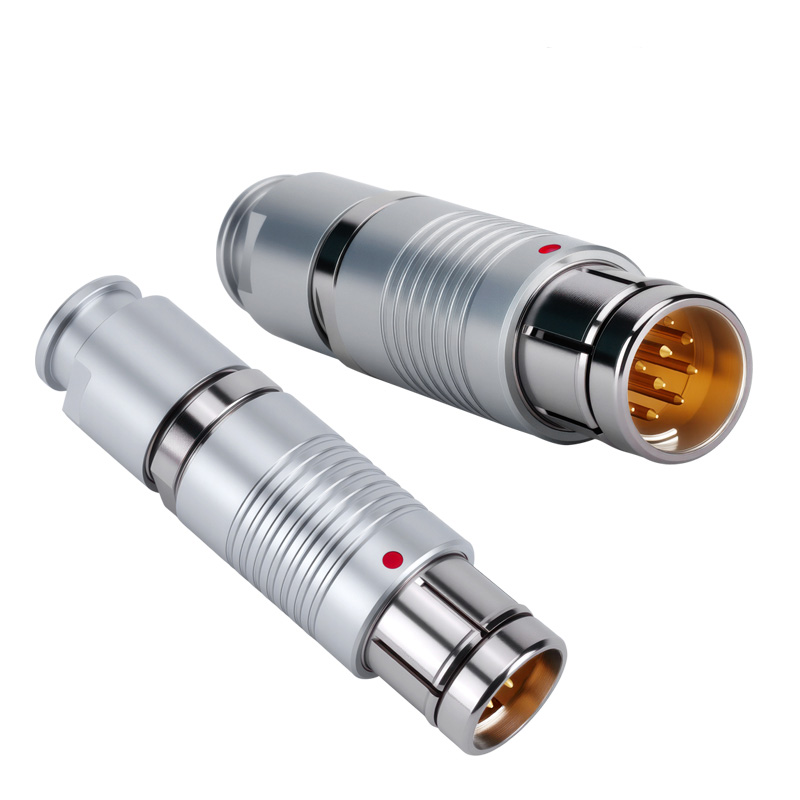

Водонепроницаемый фиксированный прямой разъем для надёжного подключения

Водонепроницаемый фиксированный прямой разъем — не просто техническая деталь. Это точка отказоустойчивости в системах, где сбой соединения означает остановку линии, искажение диагностических данных или потерю сигнала под водой. Мы видели, как стандартные разъёмы теряли герметичность при вибрации на промышленном роботе, как конденсат внутри корпуса вызывал короткое замыкание в медицинском сканере, как перепад температур на строительной площадке разрушал изоляцию кабельной сборки. В каждом случае проблема начиналась не с провода — а с неправильно выбранного соединителя.

Что делает «фиксированный прямой» по-настоящему надёжным?

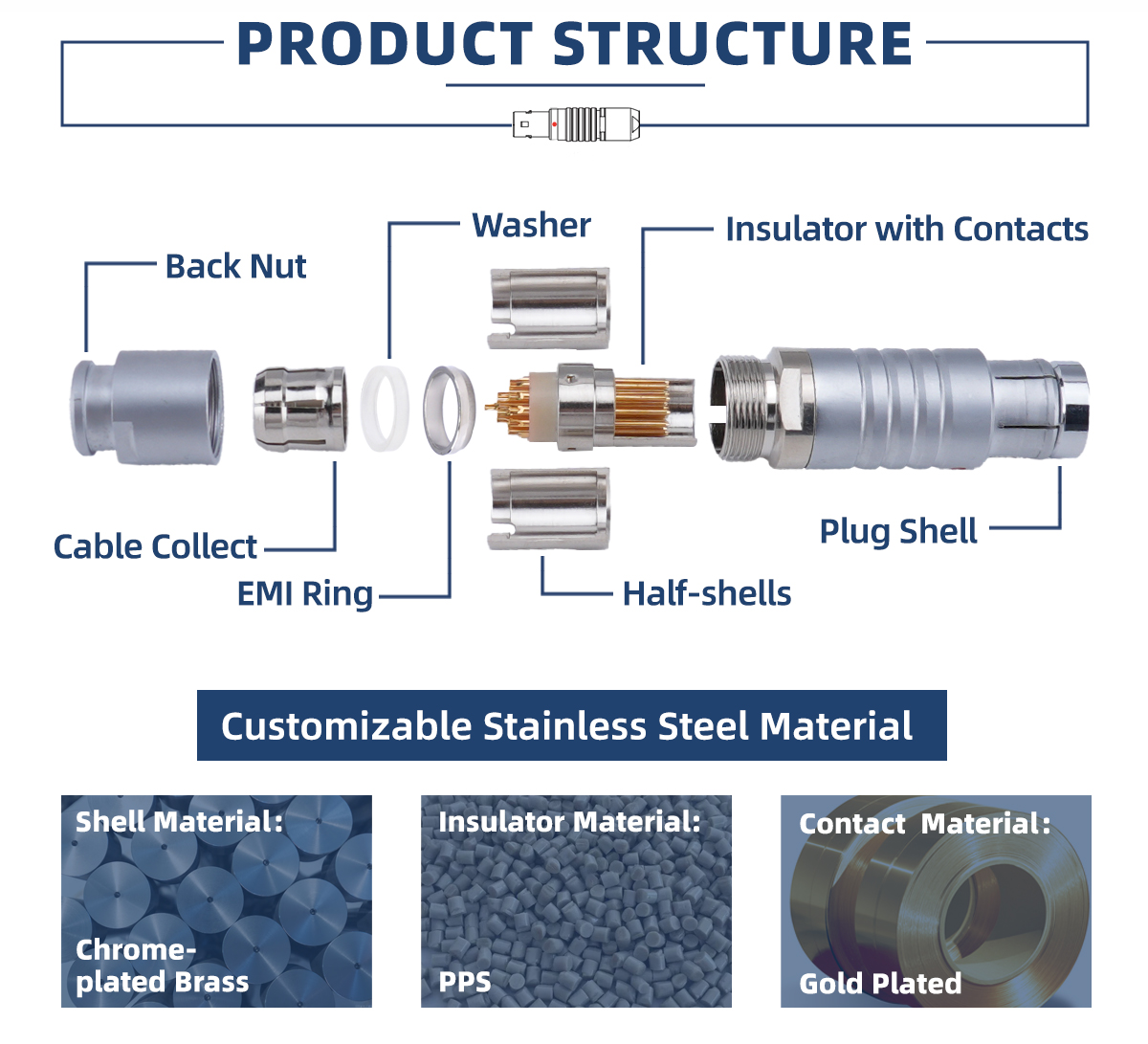

Фиксированный прямой разъем — это конструкция без поворотных элементов, без резьбовых колец, без компрессионных муфт. Он монтируется однократно: кабель вводится в корпус, фиксируется зажимом, уплотняется резиновым кольцом и закрывается крышкой. Нет места для люфта. Нет риска ослабления при эксплуатации. Нет необходимости в повторной затяжке через 3 месяца — потому что затягивать нечего.

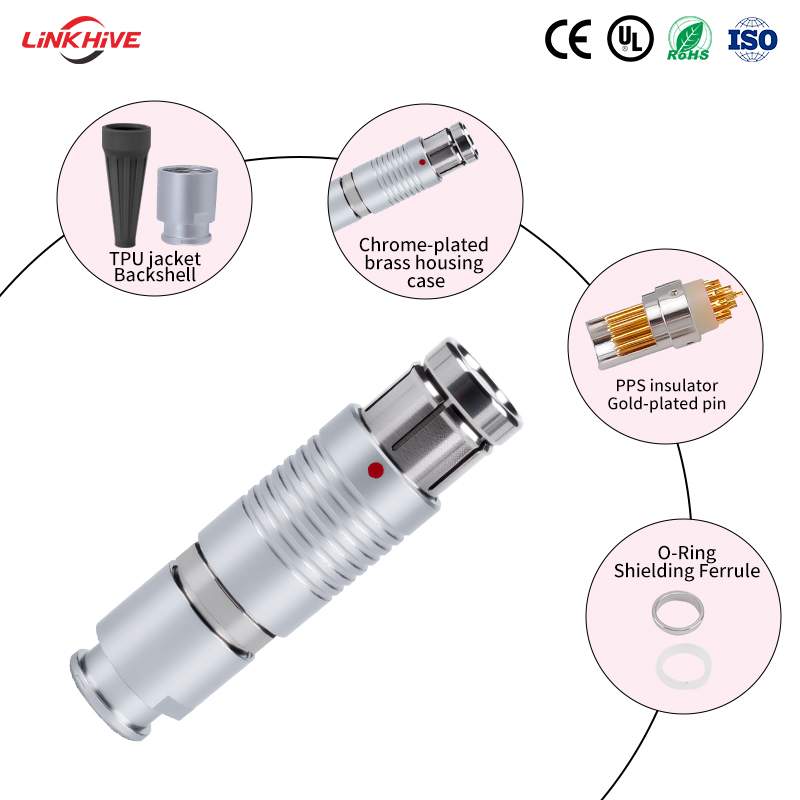

Но «фиксированный» — не синоним «негерметичного». Ключевая особенность — интегрированная система уплотнения: конусный уплотнительный втулочный элемент, совместимый с диаметром кабеля, и двойное кольцо из EPDM-резины, выдерживающее давление до 10 бар. Такие решения проходят испытания IP68: 1 метр глубины, 72 часа под водой, без проникновения влаги внутрь контактной группы. Мы тестировали образцы в климатической камере от −40 °C до +105 °C — герметичность сохранялась после 50 циклов термоудара.

Где он действительно нужен — и почему «обычный» здесь не работает

Простые разъёмы с резьбовой фиксацией часто дают сбой в трёх сценариях:

• Высокая вибрация: на строительной технике, в двигателях, в мобильных диагностических установках — резьба постепенно раскручивается;

• Частые подключения/отключения: в ремонтных мастерских или при смене модулей — износ резьбы снижает защиту;

• Экстремальная влажность: в теплицах, на рыбозаводах, в системах орошения — конденсат просачивается по жилам даже при внешней целостности корпуса.

Фиксированный прямой разъем исключает все три точки отказа. Его применяют в подводных видеосистемах для ROV, в датчиках уровня топлива в резервуарах, в кабельных вводах промышленных шкафов управления и в экстренных медицинских устройствах, работающих в полевых условиях. Главное — не экономить на уплотнителе: мы рекомендуем только EPDM или FKM (витон), а не обычный NBR — последний теряет эластичность уже при +70 °C.

Как выбрать — без ошибок и лишних затрат

Три параметра, которые нельзя игнорировать при выборе водонепроницаемого фиксированного прямого разъема:

• Количество и тип контактов: от 2 до 18, с позолоченным покрытием (минимум 0,2 мкм) для стабильного переходного сопротивления ниже 5 мОм;

• Диапазон кабелей: указывается не как «от 4 до 8 мм», а как конкретные диаметры — например, 5,2–5,6 мм или 6,8–7,2 мм. Уточняйте допуск: ±0,1 мм критичен для герметичности;

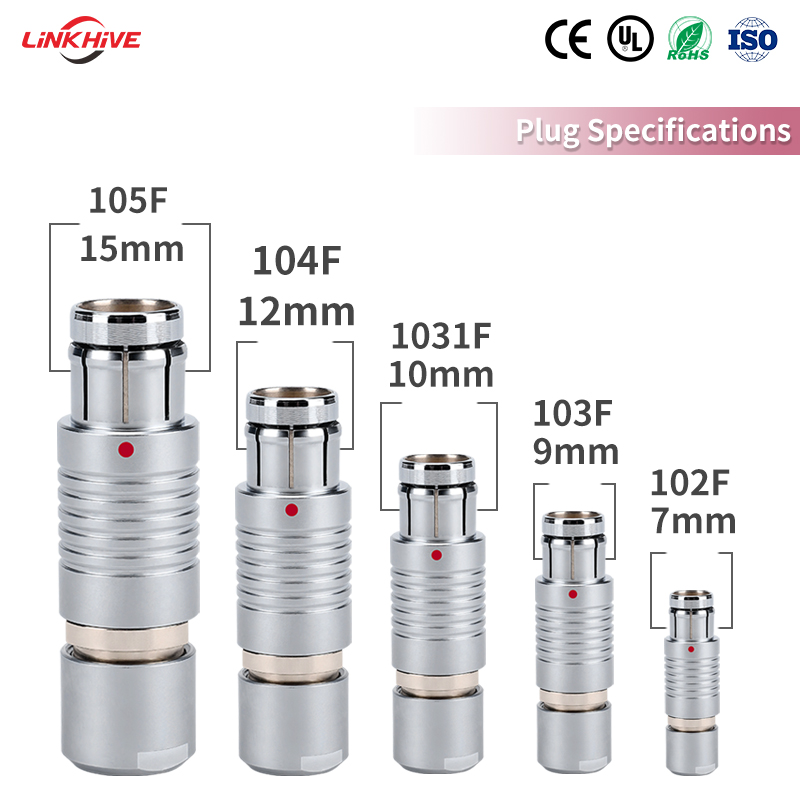

• Стандарт совместимости: если требуется замена существующих решений — проверьте соответствие сериям FHG, EGG или PHG. У нас есть чертежи и 3D-модели для сверки посадочных мест.

Не забывайте про кабельную сборку: фиксированный разъем требует точного обжима и правильного входного угла кабеля. Мы всегда включаем в комплект инструкцию по подготовке кабеля — с фото этапов и таблицей допустимых радиусов изгиба.

Почему доверяют Дунгуаньскому ООО прецизионной электроники Лингхан

Мы производим водонепроницаемый фиксированный прямой разъем не как один из сотни изделий — а как часть системной надёжности. На нашем заводе в Дунгуане каждый экземпляр проходит 100%-ное тестирование: электрическое сопротивление изоляции (≥500 МОм при 500 В), пробивное напряжение (до 3 кВ), герметичность (IP67/IP68), механическую прочность (выдерживает 150 Н осевой нагрузки). Никаких выборочных проверок.

У нас нет «стандартных» и «не стандартных» решений — есть только то, что соответствует вашему ТЗ. Малая партия от 10 штук? Готовим за 12 рабочих дней. Необходимо адаптировать корпус под специфический кабель диаметром 7,9 мм? Изготавливаем новую пресс-форму за 7 дней. Нужен сертификат РФ или CE с протоколами испытаний? Подготавливаем документацию в течение 3 рабочих дней.

Сайт lhconnector.ru содержит актуальные каталоги, CAD-модели для скачивания и онлайн-конфигуратор — чтобы сразу увидеть, подойдёт ли выбранный разъём к вашему кабелю и корпусу. Но главное — инженерная поддержка. Не «продажа», а совместное решение: от анализа условий эксплуатации до доработки чертежа под вашу сборку.

Водонепроницаемый фиксированный прямой разъем — это не про запасную деталь. Это про предотвращение простоев. Про сохранение данных. Про безопасность. И про то, чтобы «подключил и забыл» — действительно работало.
