Миниатюрный круглый разъём push-pull: конструкция, параметры и области применения
2026-10-16
Содержание:
- Параметры и исполнения
- Реальные случаи применения
- На что обратить внимание при заказе
- Испытания и производитель

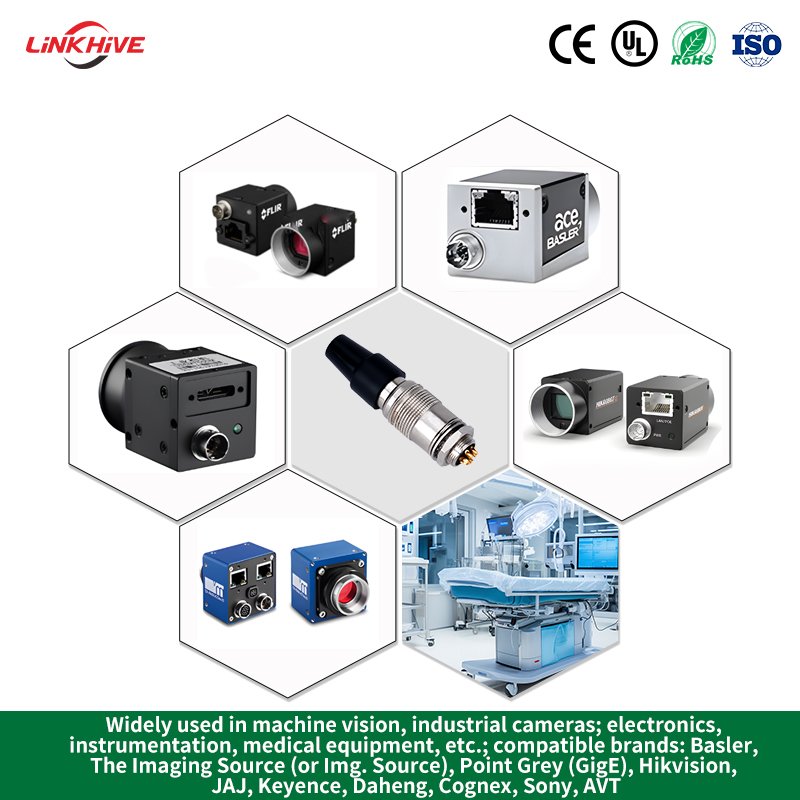

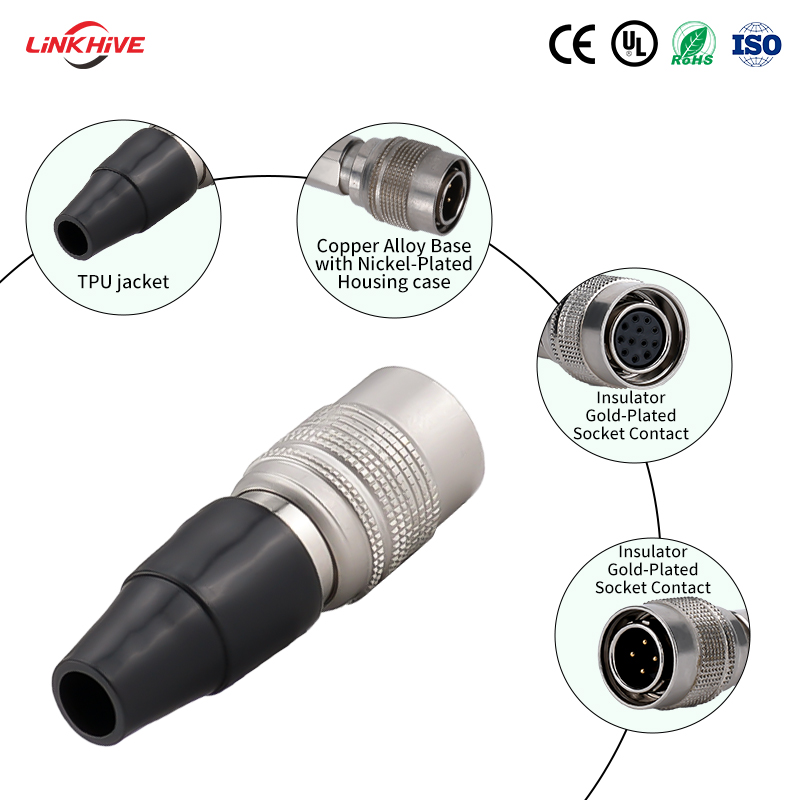

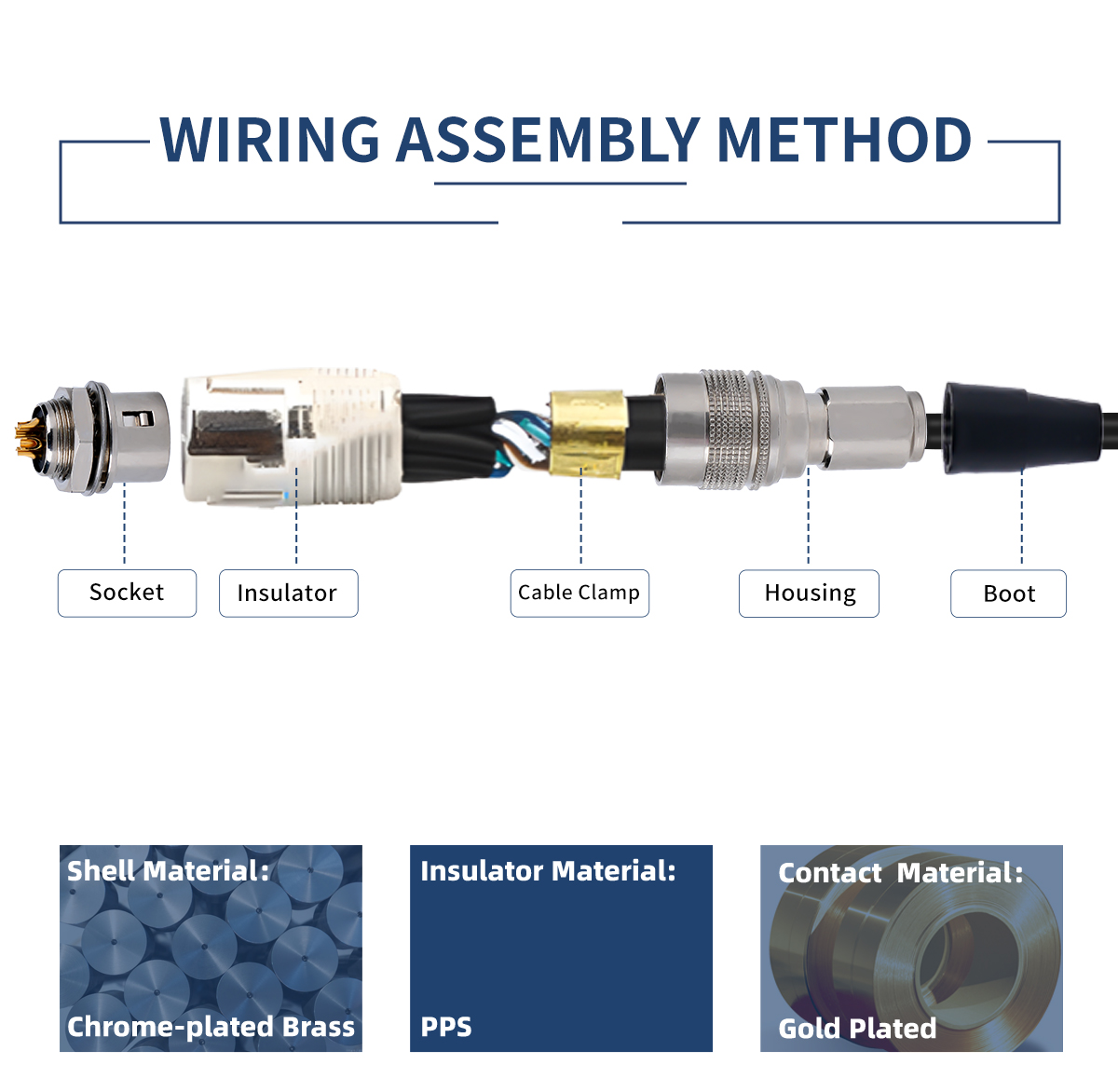

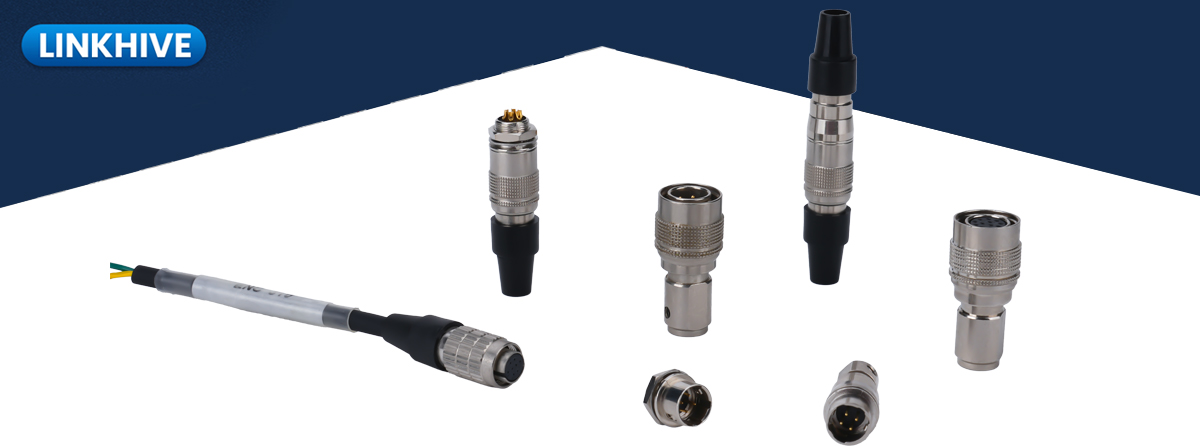

Миниатюрный круглый разъём встречается в промышленных камерах зрения, медицинских эндоскопах, роботах и компактных антеннах. Фиксация здесь не резьбовая, а пружинная: внутри латунного корпуса спрятан цанговый захват. Вставили до щелчка — разъём зафиксирован, потянули на внешнюю гильзу — расцепился. Корпус — хромированная латунь, лёгкий и с непрерывным экраном. Внутри изолятор PPS и золотые контакты 0,5 мм, которые не окисляются во влажной стерилизации и держат около 10 мОм. Латунь выбрана не случайно: её плотность 8,4–8,5 г/см³ обеспечивает жёсткость корпуса при ударе, а хромовое покрытие даёт коррозионную стойкость в солевом тумане до 96 часов.

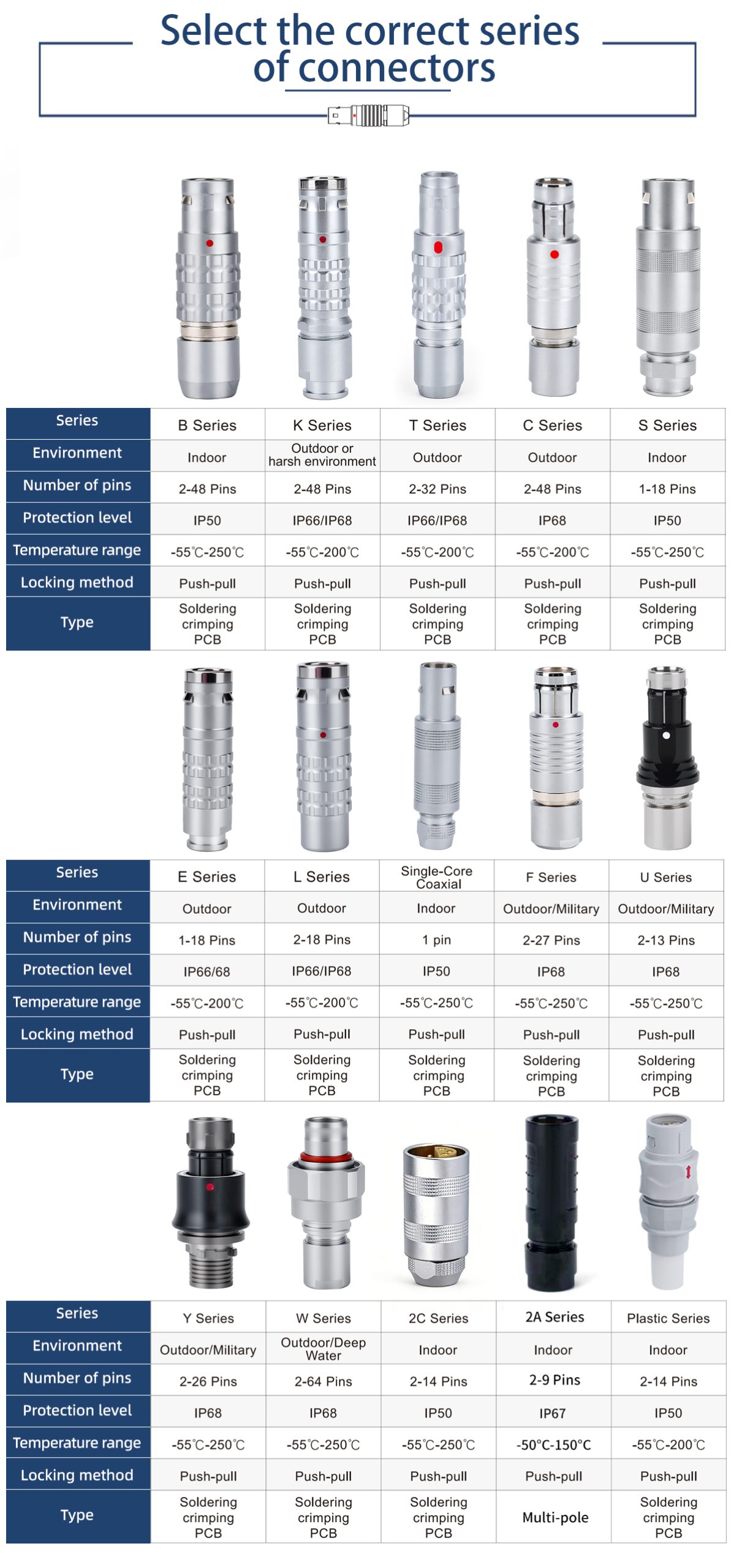

золятор PPS сохраняет размеры в диапазоне от -55 до +250 °C — температурный режим, который выдерживает и стерилизацию, и пайку. Серия B, к которой относится этот миниатюрный разъём, выпускается в размерах корпуса 00B, 0B, 1B, 2B, 3B, 4B и 5B, что позволяет подобрать корпус под конкретный кабель без лишнего объёма.
Параметры и исполнения
По току на контакт — до 2 А, между цепями — 0,3 кВ. Раскладка от 4 до 12 контактов: питание, сигнал и коаксиал сводятся в один корпус без раздувания отверстия. Пять шпонок на торце не дают стыковаться в неправильной раскладке. Вывода кабеля три: хвостовик под поле, литой кабель и угловая версия. Температура от -50 до +125 градусов, ресурс — 1000 циклов, этого хватает при вскрытии на обслуживание пару раз в год. Шпонки — это не просто механическая защита: при плотном монтаже нескольких разъёмов рядом, система ключей G/A/B/C/D/E/F/J/K/L/M/Y/R физически исключает соединение «не той» пары, что критично для измерительных стендов с десятками каналов. Для сравнения, серия B выдерживает более 5000 циклов сочленения, поэтому миниатюрная версия с ресурсом 1000 циклов рассчитана на менее интенсивную эксплуатацию — сервисное обслуживание, а не ежесменное переключение.
Реальные случаи применения
Один случай — стенд юстировки автомобильной оптики: камера и подсветка шли через два разъёма, оператор путался, что отстегивать. После перехода на миниатюрный круглый разъём смена заготовки сократилась вдвое. Другой случай — портативный УЗИ-сканер: медные контакты зеленели за месяц мытья, после золотого покрытия год без претензий. Роботизированные руки держат вибрацию 10–2000 Гц, и цанга не расцепляется на ходу. Исследования показывают, что золотое покрытие при циклических нагрузках сохраняет стабильное контактное сопротивление лучше, чем оловянное: олово подвержено адгезионному износу уже на начальных циклах, тогда как золото работает преимущественно через абразивный механизм, что даёт более предсказуемый ресурс. В медицинских эндоскопах и ультразвуковых сканерах разъёмы проходят дезинфекцию и стерилизацию паром, поэтому золото здесь не роскошь, а необходимость.
На что обратить внимание при заказе

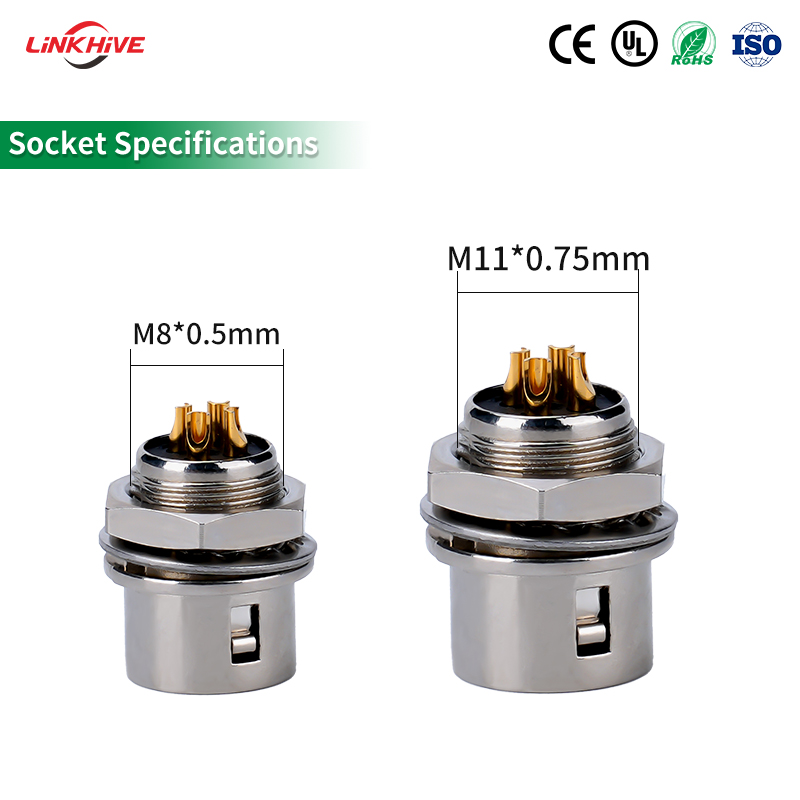

При заказе часто хотят сэкономить на покрытии. Лужёный контакт живёт в закрытом редко расцепляемом гнезде, но в моечном шкафу при ежедневном сочленении олово стачивается за месяцы. Панельное гнездо ставится через фланец с контргайкой и прокладкой от влаги. Выбор начинают с числа контактов, потом угол вывода и покрытие. В чертежах есть диаметр, фланец и глубина — отверстие закладывают до сборки. Для медицинских применений правило проще: золото — стандарт, олово — компромисс. Исследования контактов с оловянным покрытием показывают, что их контактное сопротивление изначально выше, чем у золотых, и стабильность под нагрузкой хуже. Если устройство проходит стерилизацию паром или химическую дезинфекцию, экономия на покрытии оборачивается заменой разъёма через год. Панельная установка через фланец с контргайкой и прокладкой — стандартное решение для обеспечения IP68 в местах, где возможна влага. При заказе также уточняют угол выхода кабеля: прямой, угловой 90° или литой. Угловая версия экономит глубину шкафа, литая — защищает кабель от излома.
Испытания и производитель
Каждое изделие проходит проверку цепи и испытание напряжением, сертификаты CE, UL, RoHS, ISO. Изготовлением занимается компания Linghan из Дунгуаня: своя конструкция, пресс-инструмент, сборка и испытания. По запросу высылаем 3D-модель, чертёж и протокол, а под нестандартный угол или длину кабеля собираем прототип в короткий срок. Испытания проводятся по стандартной методике: проверка IP68 при погружении на 1,2 метра в течение 24 часов с последующей проверкой сопротивления изоляции, вибрационные тесты 10–2000 Гц при 15g и ударные нагрузки 100g в течение 6 мс. Температурные испытания включают циклы от -55 до +250 °C. Сертификаты UL, CE, RoHS и ISO подтверждают соответствие международным требованиям.
