Гибридный разъём 3Q108 решает задачу, с которой полгода назад столкнулись на медицинском стенде: пневматический шланг и сигнальный кабель подключались через два отдельных разъёма. За месяц в обоих обнаружились протечки. При очередном обслуживании инженеры отсоединили один из разъёмов — и стенд не запустился. Тогда всю связку заменили на эту модель. Подобные сбои больше не регистрировались.

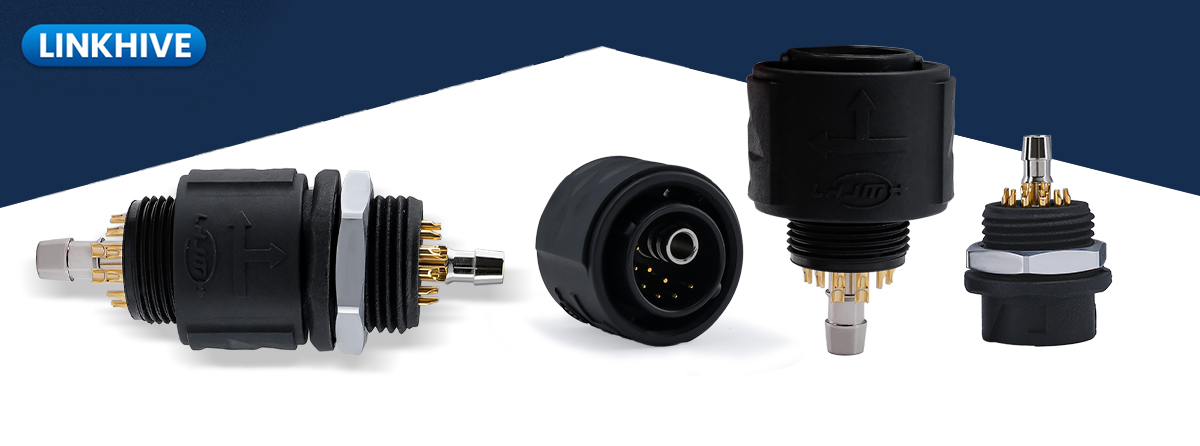

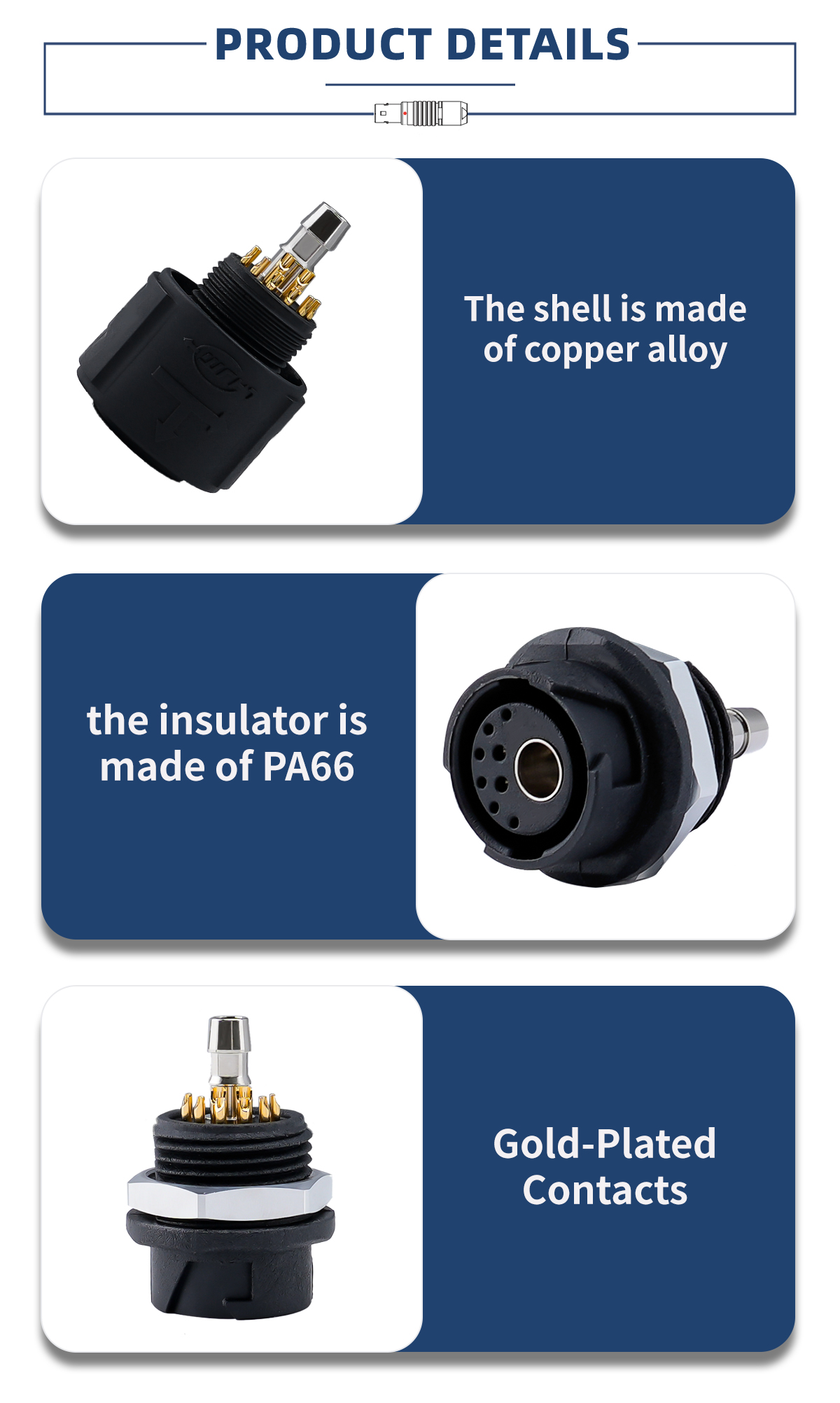

Эта модель объединяет один воздушный канал и восемь золотых контактов. Корпус выполнен из медного сплава с чёрным покрытием, изолятор — из PA66. Розетка врезная, фиксированная, без вынесенного фланца.

Тридцать бар — не рекламная цифра из каталога. Это давление воды, которое разъём выдерживает в смонтированном состоянии, без проникновения влаги в контактную зону. Под IP68 здесь понимают не маркировку, а реальное испытание погружением.

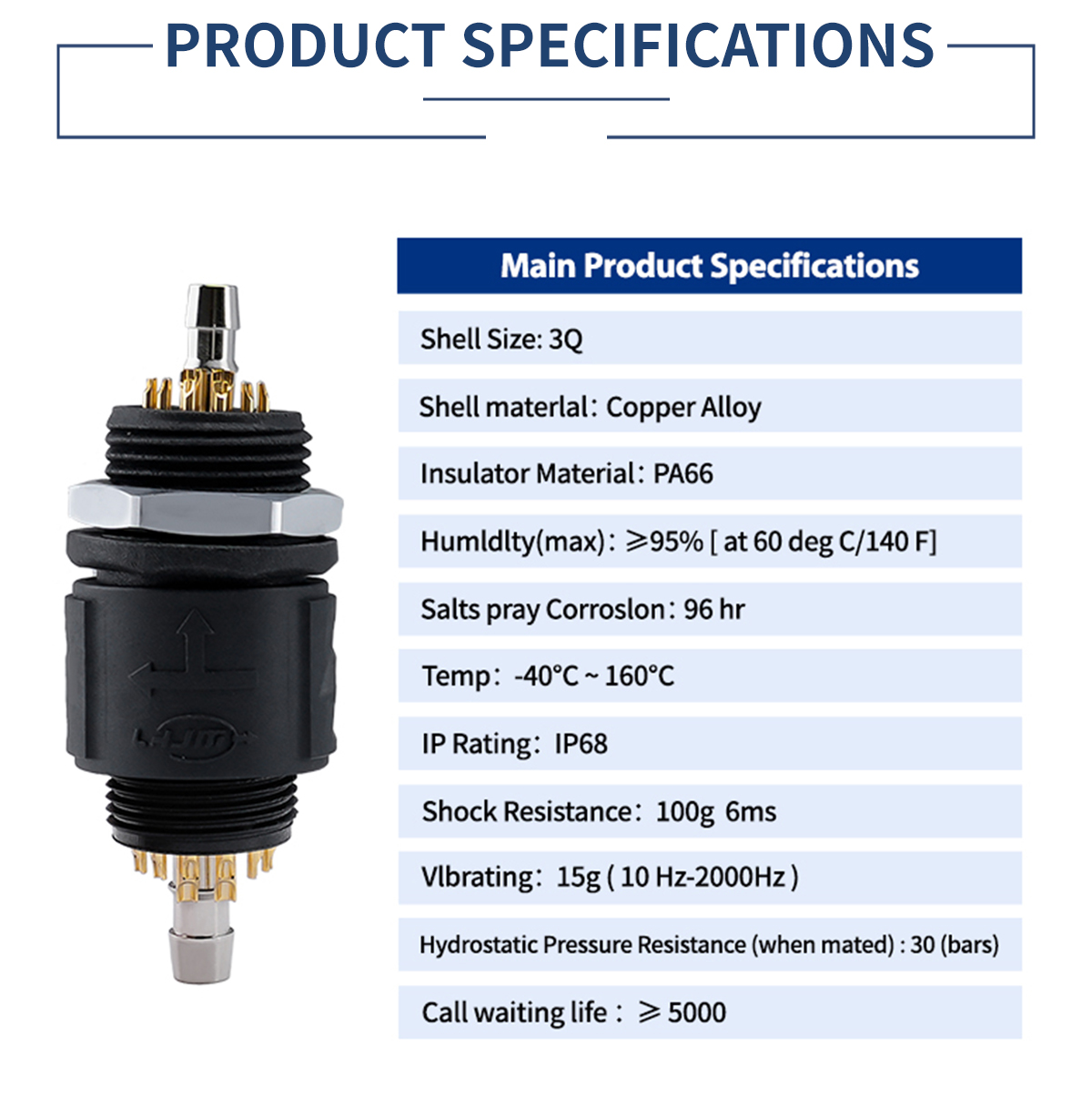

Температурный диапазон — от -40 до +160 градусов. Влажность до 95% при 60 градусах по Цельсию. Солевой туман — 96 часов. Вибрация 15g в диапазоне 10–2000 Гц, удар 100g в течение 6 мс. Ресурс — не менее 5000 циклов.

Для медицинских и железнодорожных узлов, где разъём расцепляют раз в день, ресурса хватает на десятилетия. В отличие от лабораторных разъёмов, рассчитанных на сотни включений.

Где это решает задачи на практике

Был ещё один случай — испытательный стенд для автомобильной оптики. Там требовался вакуум для фиксации линзы и восемь линий питания светодиодов. Раньше на стенде стояли два разъёма, и оператор постоянно путал, какой отсоединять первым.

После перехода на эту модель для смены заготовки достаточно было одного отсоединения. Время переналадки сократилось вдвое, а случайные сбросы вакуума во время измерения прекратились.

Медицинский пневмоинструмент — ещё одна область применения, где такое решение выгоднее. Один корпус вместо двух экономит место на панели, и пневматический шланг физически невозможно перепутать с сигнальным кабелем — они собраны в одном разъёме.

Для железнодорожного транспорта критичны другие свойства. Полиамидный изолятор выдерживает нагрев от тормозных резисторов, фиксированная розетка не разъединяется на ходу, а золотые контакты не окисляются в дорожной пыли.

Авиация требует малого веса и повторяемости соединений. Здесь важна не максимальная токовая нагрузка, а стабильность контактного сопротивления после тысяч срабатываний — и золотое покрытие эту стабильность обеспечивает.

Типичные ошибки при заказе

Внешнее уплотнение защищает электрическую часть, но пневматический канал не защищён от влаги корпусом: в пневматическую магистраль должен подаваться осушённый воздух.

Экономия на золотом покрытии оборачивается проблемой уже в первый сезон. Восемь медных контактов в микроскопическом зазоре начинают окисляться во влажной стерилизационной камере, и контактное сопротивление растёт.

160 градусов — это предельная температура, а не рабочая точка. Рядом с печью или двигателем розетку следует отнести от горячей поверхности, иначе полиамид начнёт стареть за пару лет.

Сертификационный набор — CE, UL, RoHS, ISO. Для Европы и Северной Америки этого достаточно в большинстве медицинских и промышленных проектов, но для отдельных отраслей (например, взрывоопасных производств) требуются дополнительные испытания.

Маркировка и габариты

Маркировка: 3Q — серия оболочки. Цифра 108 в наименовании означает один воздушный канал и восемь контактов. TM — кабельная вилка, ZM — врезная розетка.

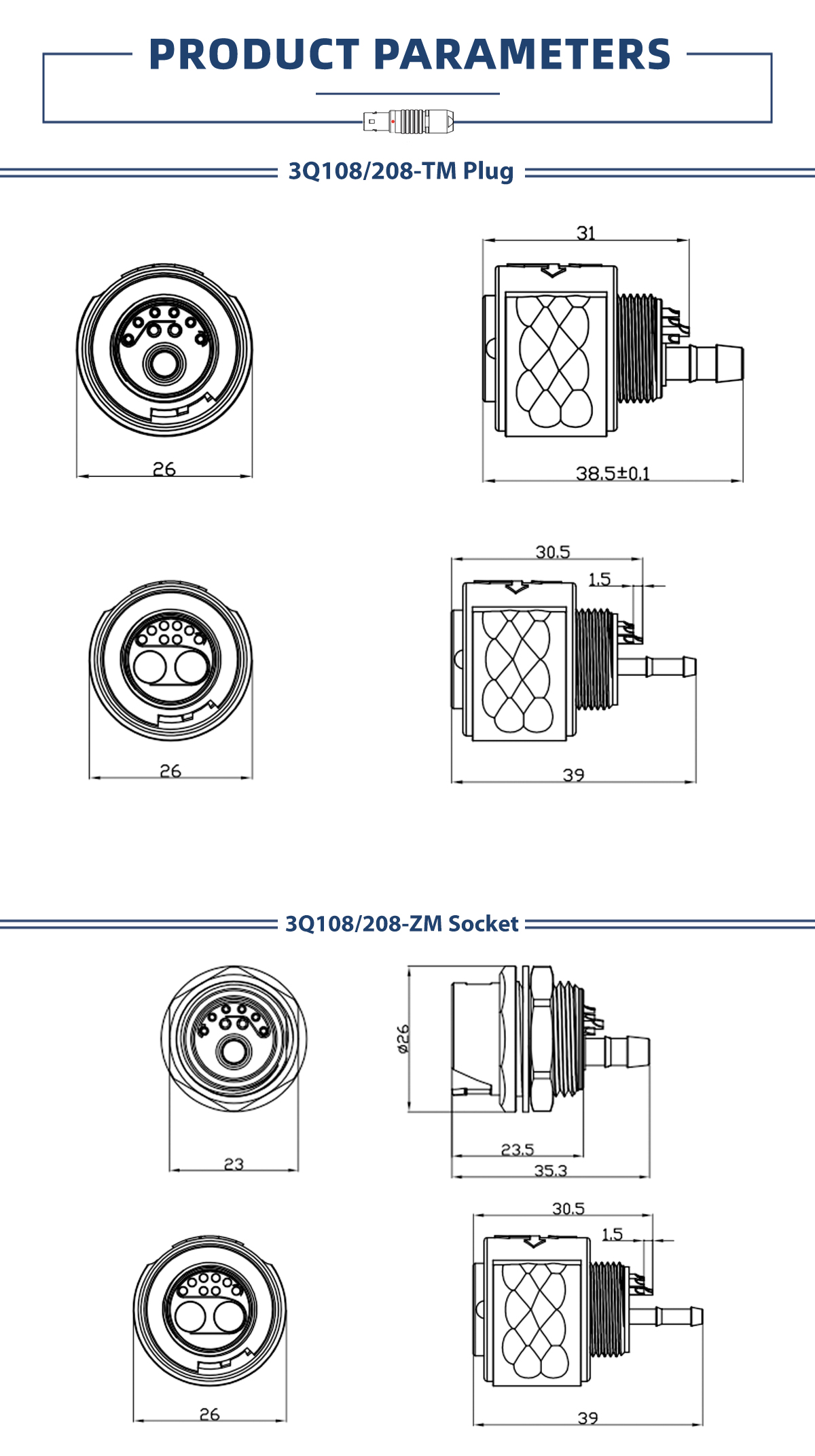

Вилка имеет посадочный диаметр 26 мм и длину 38,5 мм. Розетка выступает за монтажную плоскость на 23,5 мм при том же диаметре 26 мм. Эти размеры нужно сверить с готовой панелью до заказа.

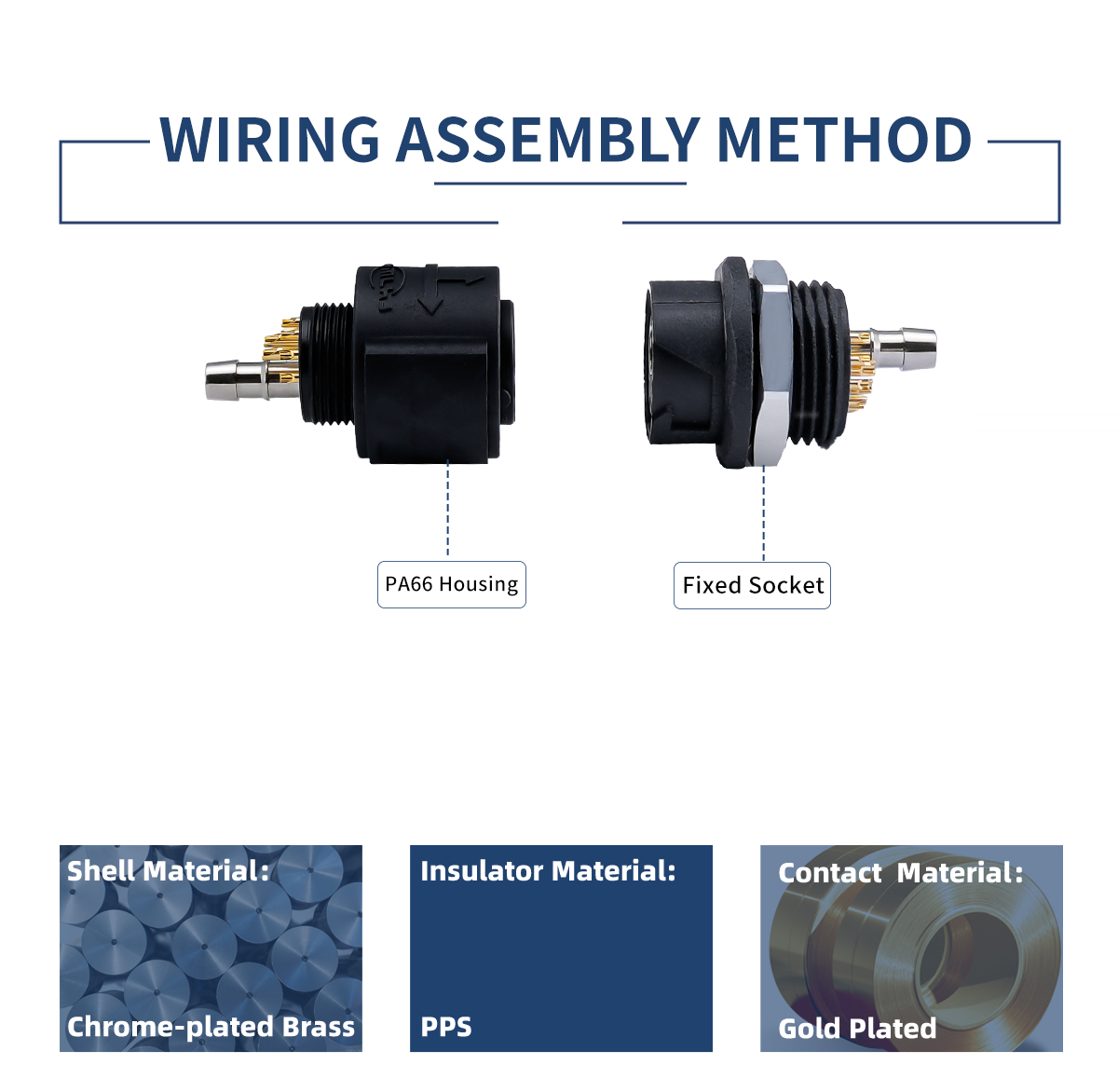

Сборка несложная: провод обжимается или паяется, контакт заводится в изолятор до характерного щелчка, гайка розетки затягивается с усилием, указанным в монтажной карте. Специальный инструмент не требуется.

Производство и поставка

Каждое изделие проходит электрическую проверку и пневматические испытания прямо на производственной линии. Контроль сплошной, без выборки.

Протокол испытаний, чертёж и образец отправляются по запросу. Если требуется другой диаметр пневматического канала или нестандартная длина кабеля — прототип изготавливают в короткий срок.

Там, где в одном корпусе нужны и воздух, и электропитание, такое решение убирает лишнее соединение, выдерживает IP68 и 30 бар, работает в диапазоне от -40 до +160 градусов. Два отдельных разъёма этого обеспечить не могут.

Изготовлением таких разъёмов занимается компания Linghan из Дунгуаня. Мы сами проектируем корпус, делаем пресс-форму, собираем и испытываем каждое изделие на своей линии. По запросу высылаем 3D-модели, чертёж и протокол испытаний, а под нестандартный шаг пневматического канала или тип кабеля собираем прототип в короткий срок.
