ZPG серии B : сверхнадежный угловой PCB-разъем для экстремальных условий эксплуатации

содержание

• Почему сочетание латуни с хромовым покрытием и PPS является залогом долговечности?
• Как коннектор противостоит климатическим и механическим нагрузкам?
• Какие преимущества дает угловая конструкция и многоуровневое экранирование?
• Зачем в ответственных системах используется ресурс более 5000 циклов и разные типоразмеры?
• Как дополнительные элементы крепления повышают устойчивость сборки?

ZPG серии B  угловой PCB-разъем представляет собой прецизионный компонент, спроектированный для интеграции в печатные платы, функционирующие в наиболее жестких условиях внешней среды. Данное изделие объединяет в себе компактные габариты, характерные для миниатюрных соединителей, и исключительную механическую прочность. В современной промышленной автоматизации и приборостроении, где от стабильности каждого соединения зависит работа целого комплекса, применение таких высокотехнологичных компонентов становится непреложным стандартом.

Почему сочетание латуни с хромовым покрытием и PPS является залогом долговечности?

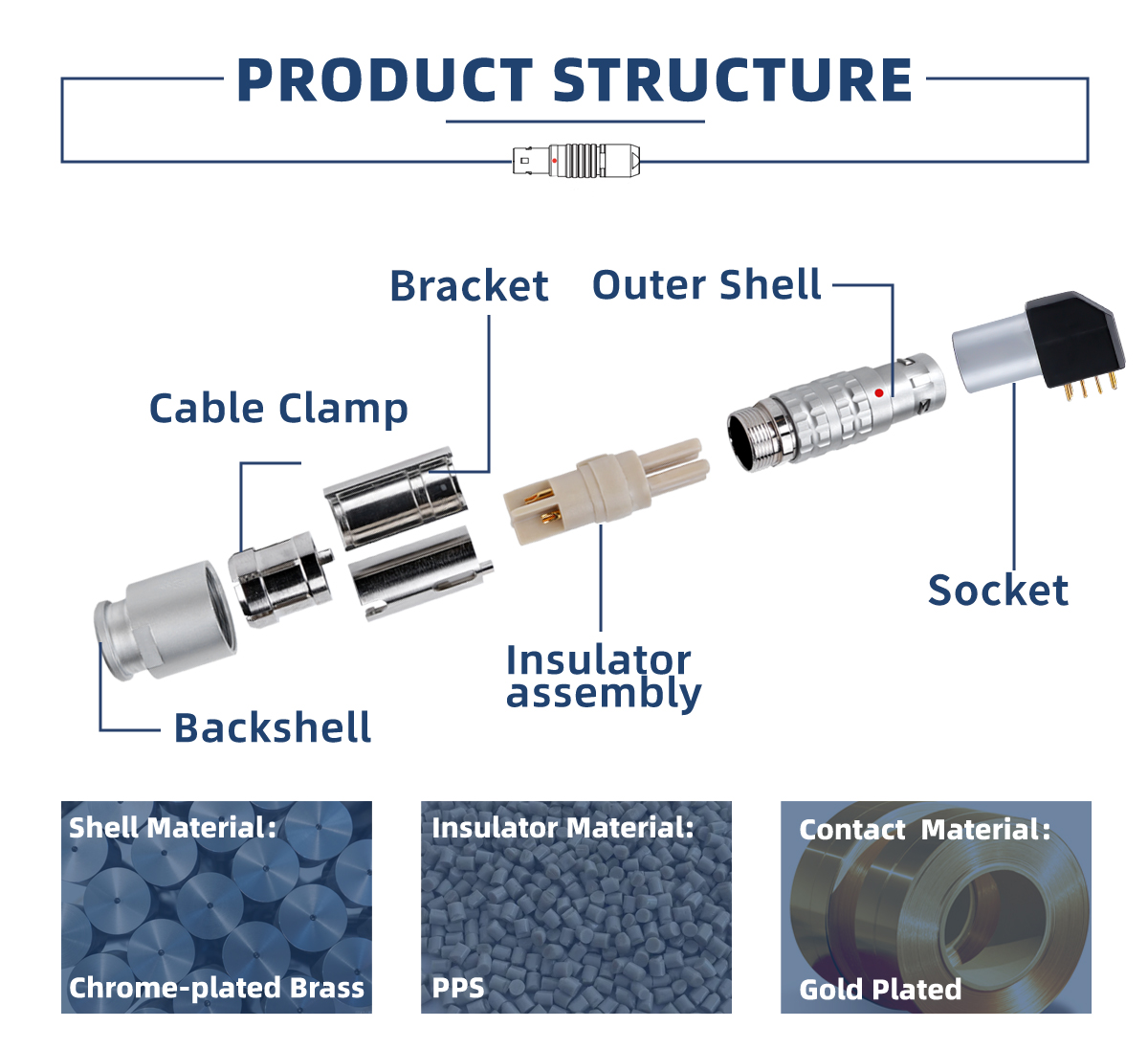

Надежность любого коннектора для печатных плат начинается с правильного подбора материалов. В данной серии корпус (Housing) изготавливается из высокопрочной латуни с драгоценным хромовым покрытием (Chrome-plated brass), что обеспечивает превосходную защиту от коррозии и механических повреждений. В качестве изолятора применяется высокотемпературный полифениленсульфид (PPS), который отличается исключительной химической стойкостью и стабильностью геометрических размеров даже при сильном нагреве. Контакты имеют надежное золотое покрытие (Gold-plated pin), минимизирующее переходное сопротивление. Такое сочетание материалов гарантирует высокое сопротивление изоляции (не менее 1000 Ω) и исключает окисление даже при длительном воздействии агрессивных сред, что критически важно для долгосрочной и безотказной работы электроники.

Как коннектор противостоит климатическим и механическим нагрузкам?

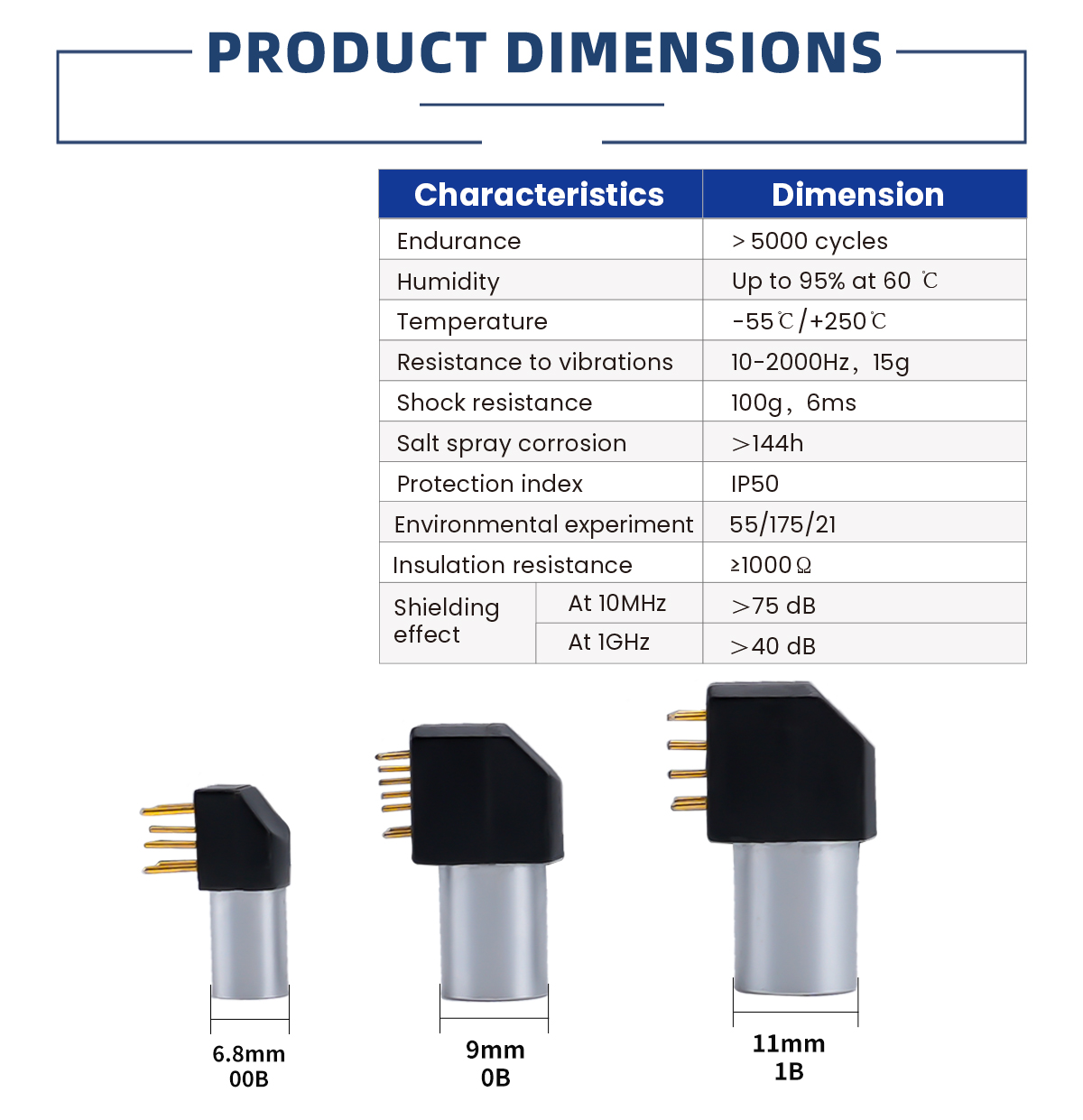

Промышленная среда предъявляет жесткие требования к термостойкости и устойчивости к физическим воздействиям. Данный угловой PCB-разъем способен выдерживать экстремальные температуры от –55 °C до +250 °C, что делает его пригодным для использования в двигательных отсеках, аэрокосмической отрасли и системах литейного производства. Кроме того, компонент демонстрирует устойчивость к вибрациям в диапазоне 10–2000 Гц с ускорением до 15g и ударным нагрузкам до 100g (6 мс). Стойкость к соляному туману превышает 144 часа, а работа при влажности до 95% (при 60 °C) не вызывает деградации характеристик. Это подтверждает его высокую надежность в условиях открытой среды и морского климата.

Какие преимущества дает угловая конструкция и многоуровневое экранирование?

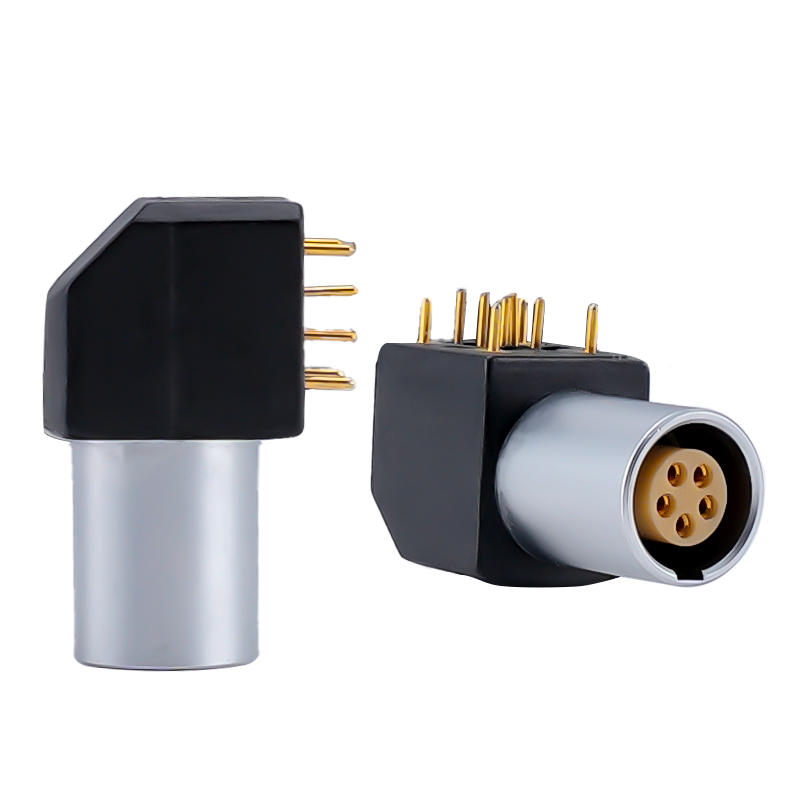

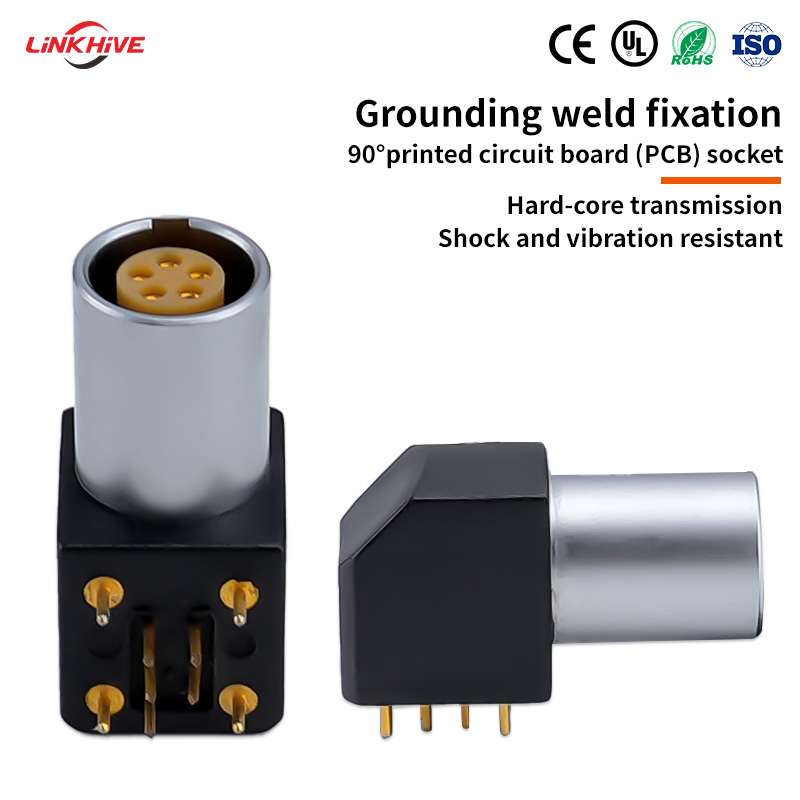

Использование цилиндрического разъема с изогнутым под 90 градусов корпусом (Elbow socket) позволяет существенно экономить пространство на плате и упрощает компоновку внутренних узлов устройства, делая монтаж более плотным. Особое внимание уделено электромагнитной совместимости: эффективность экранирования составляет более 75 дБ на частоте 10 МГц и более 40 дБ на частоте 1 ГГц. Для предотвращения накопления статического заряда и обеспечения помехоустойчивости предусмотрена фиксация методом пайки заземления (Grounding weld fixation). Такая архитектура обеспечивает чистоту передаваемого сигнала даже в условиях сильных электромагнитных помех, что особенно важно для высокоточных измерительных систем.

Зачем в ответственных системах используется ресурс более 5000 циклов и разные типоразмеры?

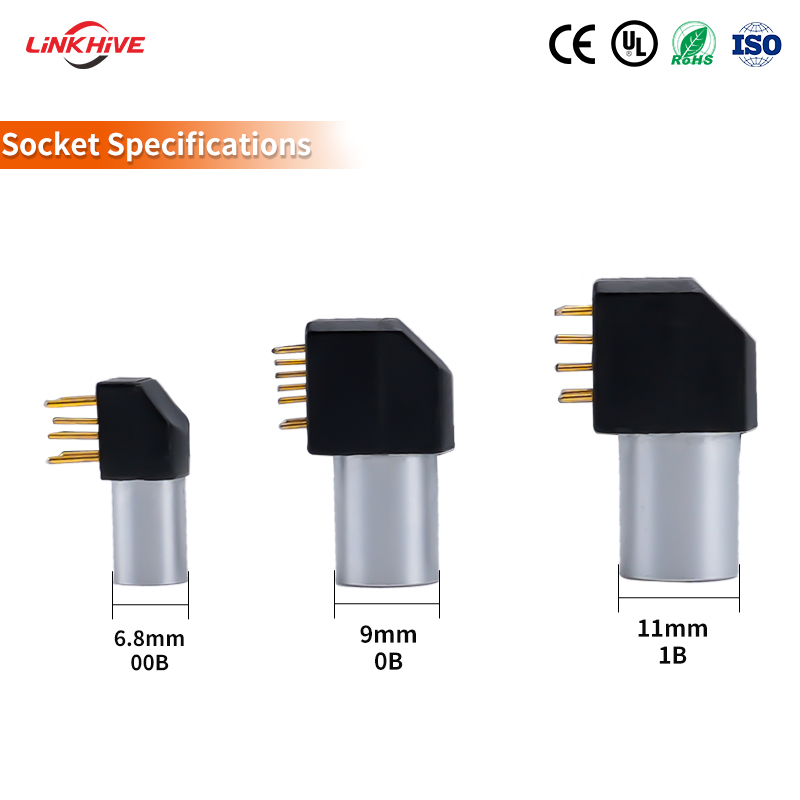

Высокая износостойкость — один из главных аргументов в пользу выбора данной серии. Механический ресурс изделия превышает 5000 циклов сочленения, что особенно востребовано в системах связи, робототехнике и на автоматизированных сборочных линиях автомобилестроения. Коннектор предлагается с конфигурацией контактов от 2 до 10 и степенью защиты IP50. Для удобства интеграции предусмотрены три типоразмера корпуса: 00B (диаметр 6,8 мм), 0B (9 мм) и 1B (11 мм). Такая вариативность позволяет инженерам подобрать оптимальное решение для плат с высокой плотностью монтажа, не жертвуя функциональностью.

Как дополнительные элементы крепления повышают устойчивость сборки?

В условиях постоянной тряски и нагрузок критически важна механическая разгрузка. Специальные кабельные зажимы, втулки и задние крышки (Backshell, Cable clamp, Bracket) надежно фиксируют кабель, защищая паяные соединения от натяжения и вибрации. Это значительно продлевает срок службы всего узла сборки. Сертификация по стандартам CE, UL, RoHS и ISO дополнительно подтверждает безопасность, экологичность и соответствие международным нормам.

В заключение стоит отметить, что грамотное сочетание передовых материалов, строгий контроль качества и продуманная конструкция делают линейку ZPG серии B (EPG) оптимальным выбором для инженеров, проектирующих ответственные системы промышленного и специального назначения. Данное решение успешно закрывает потребности самых требовательных отраслей, обеспечивая долгосрочную и безопасную эксплуатацию оборудования.
