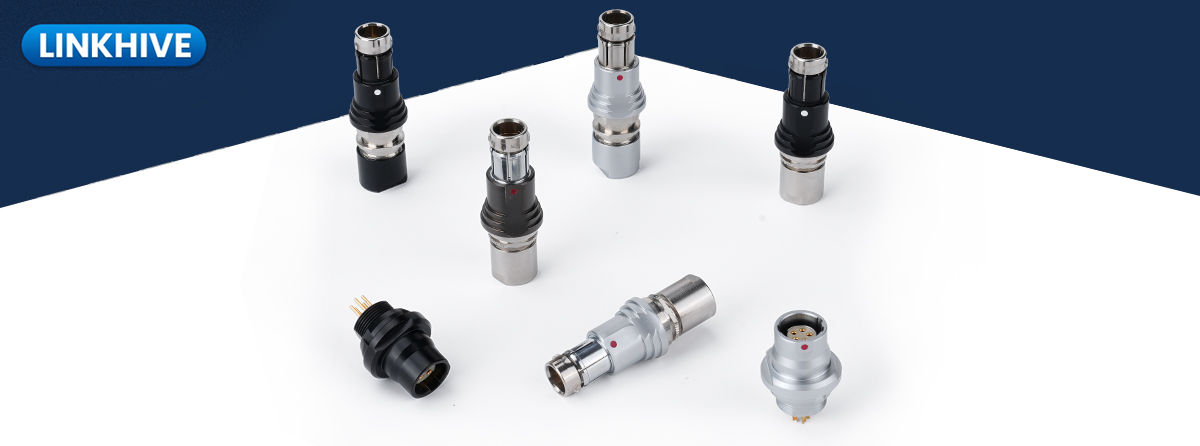

U Series TUA — миниатюрный круглый разъём с push-pull фиксацией. U Series TUA применяется в промышленных камерах, медицинских эндоскопах, роботизированных руках, компактных антеннах и блоках управления. U Series TUA фиксируется не резьбой, а пружиной: вставили до щелчка — разъём заперт, потянули за внешнюю гильзу — расцепился. Корпус U Series TUA выполнен из латуни с чёрным хромовым покрытием. Внутри U Series TUA установлен изолятор PPS и золотые контакты. Число контактов — от 2 до 13.
Конструкция и материалы

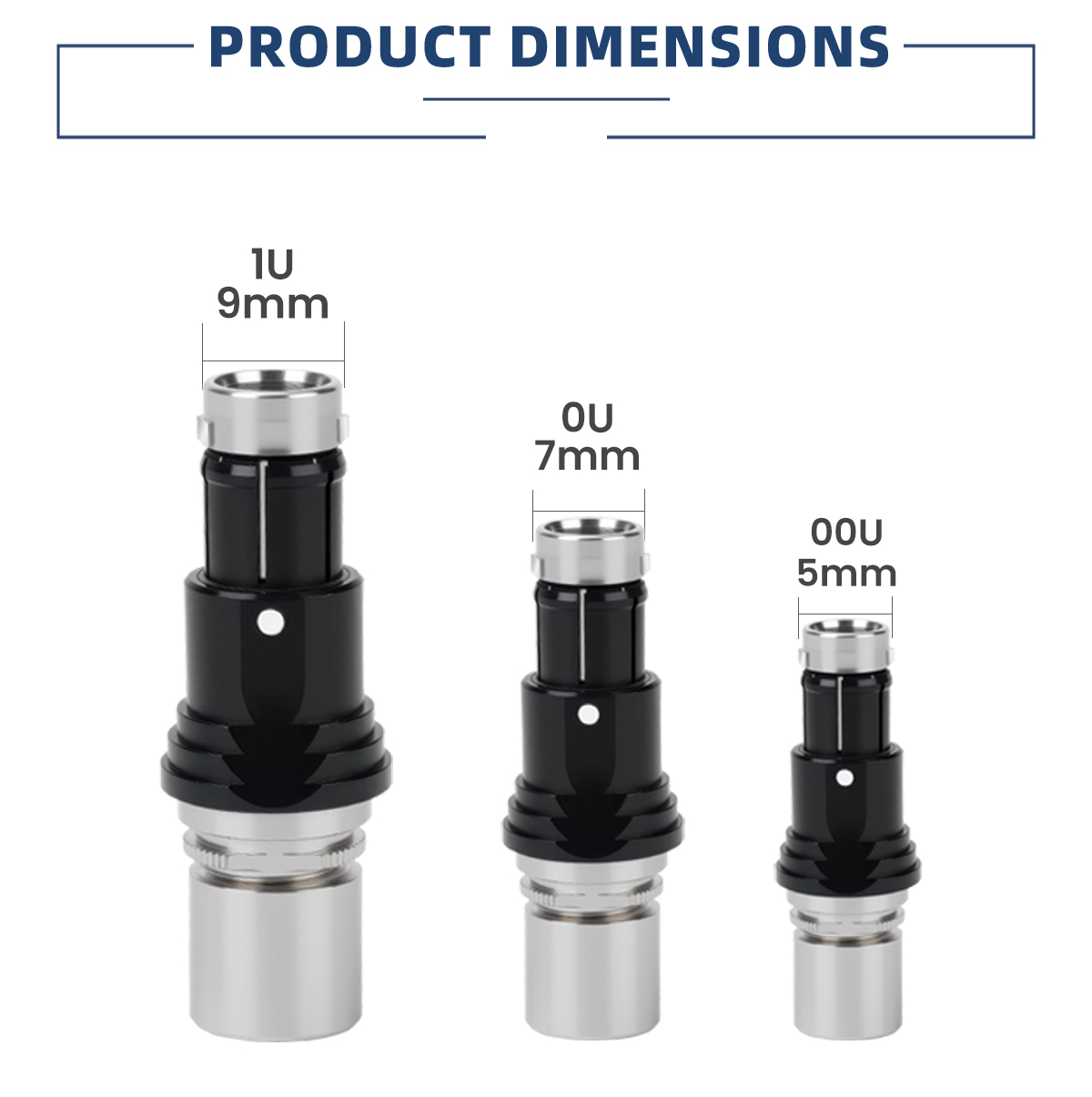

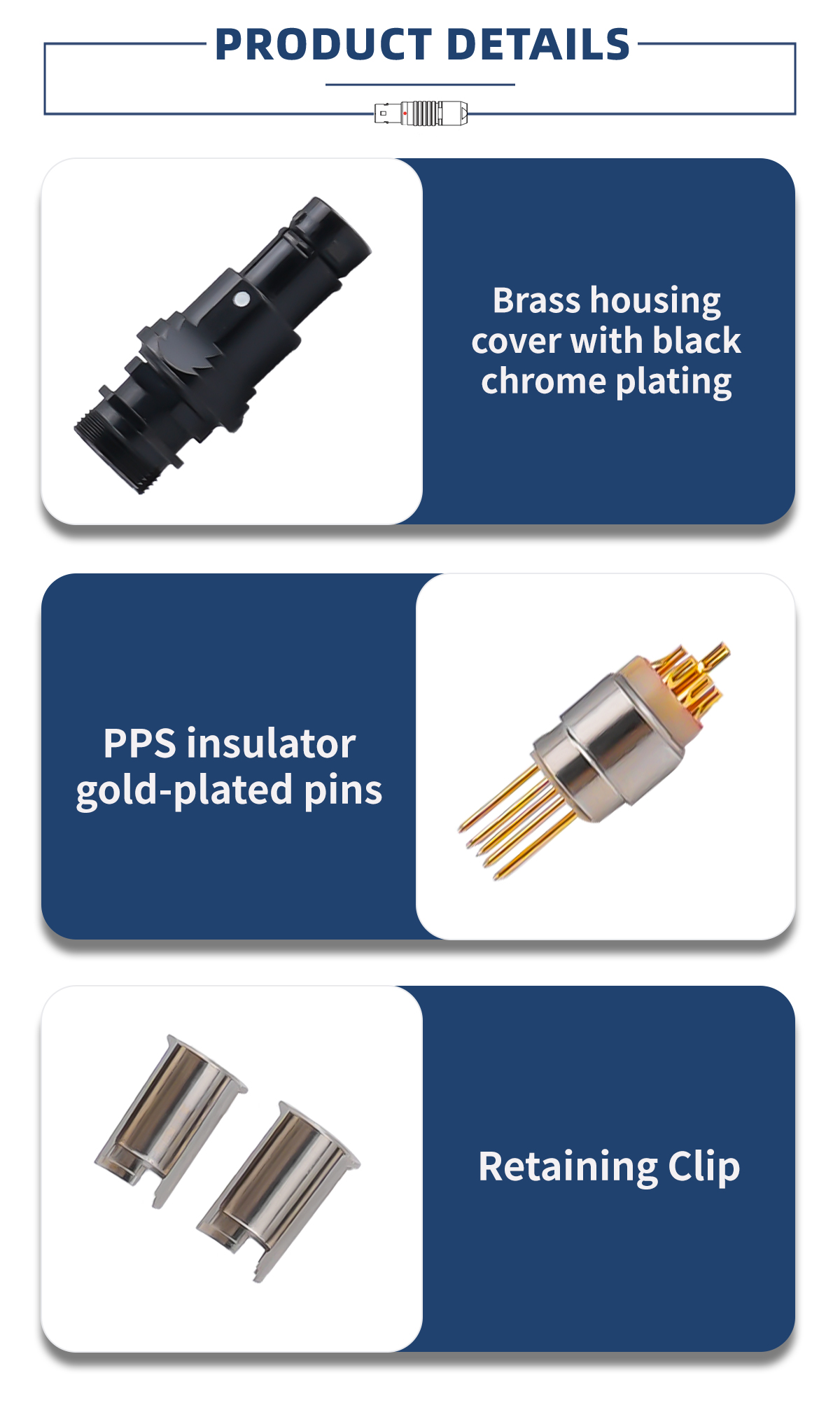

Корпус U Series TUA изготовлен из латуни с чёрным хромовым покрытием. Такое покрытие обеспечивает защиту от коррозии и аккуратный внешний вид, что важно для приборов, находящихся на виду у оператора. Внутри установлен изолятор из PPS. PPS сохраняет размеры в диапазоне от -55 °C до +250 °C, не боится влаги и не деградирует под УФ-излучением. Контакты выполнены с золотым покрытием. Золото поддерживает стабильное сопротивление после тысяч сочленений и не окисляется во влажной среде. В конструкции предусмотрены зажим кабеля, кронштейн, внешняя оболочка и задняя гильза. Зажим фиксирует кабель, кронштейн удерживает вставку, задняя гильза закрывает сборку. U Series TUA выпускается в трёх типоразмерах: 00U с диаметром корпуса 5 мм, 0U с диаметром 7 мм и 1U с диаметром 9 мм.
Параметры и исполнения

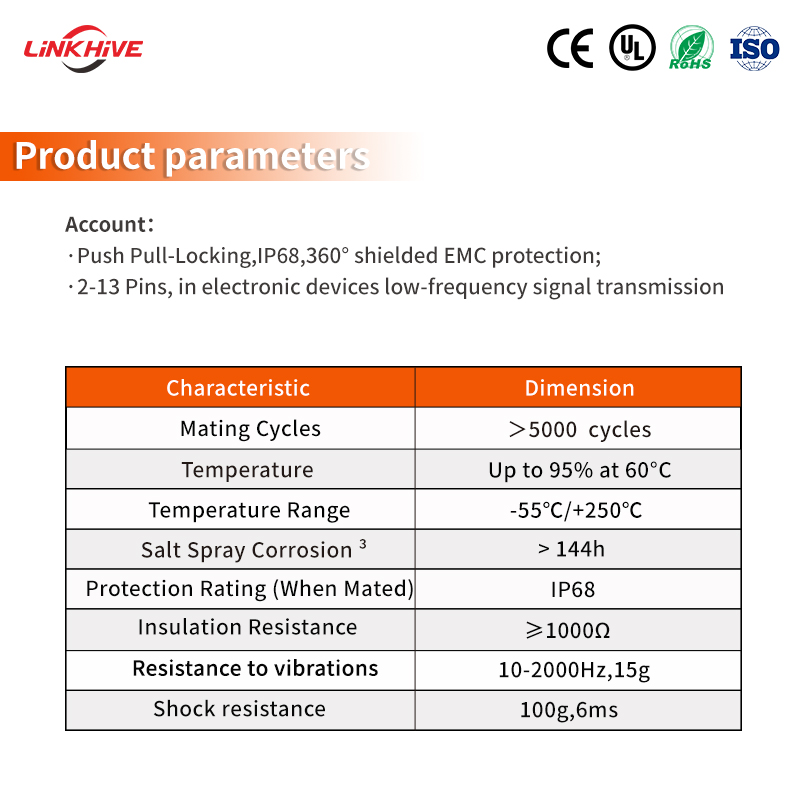

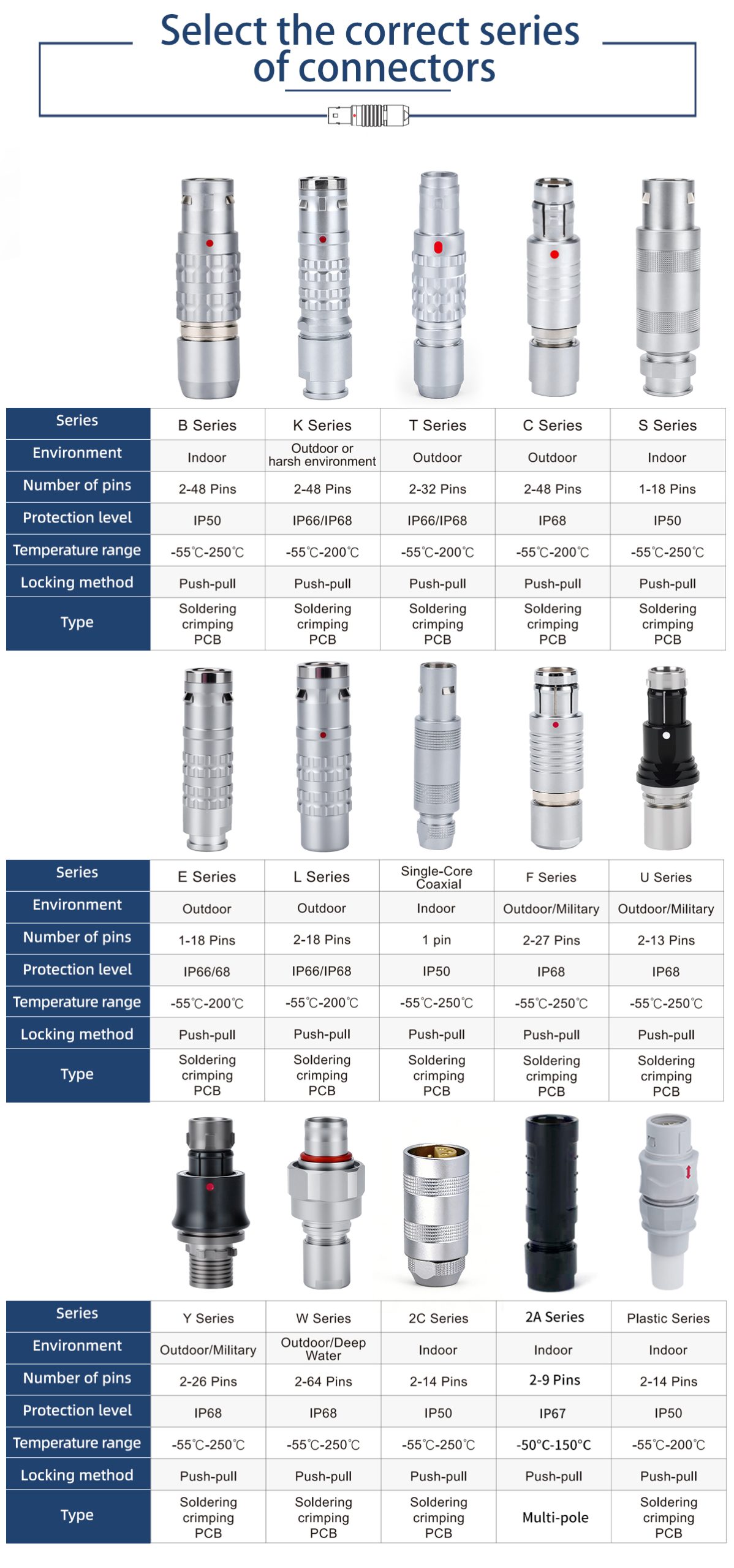

U Series TUA выпускается в трёх типоразмерах: 00U, 0U и 1U. Ресурс сочленения — более 5000 циклов. Рабочая температура — от -55 °C до +250 °C. Влажность — до 95 % при 60 °C. Солевой туман — более 144 часов. Степень защиты в сочленённом состоянии — IP68. Сопротивление изоляции — не менее 1000 Ом. Вибрация — 10–2000 Гц при 15 g. Удар — 100 g в течение 6 мс. Экранирование — 360°, защита от электромагнитных помех. Рабочее напряжение U Series TUA составляет 300 В, номинальный ток — от 2 А до 10 А в зависимости от числа контактов. Контакты выполнены с золотым покрытием толщиной 1 мкм. Серия U сочетает конструкцию от серии B и лепестковую конструкцию от серии F, что обеспечивает многопозиционную защиту от неправильного подключения. Три шпонки предотвращают неправильную стыковку, а пять позиций ключа позволяют использовать несколько разъёмов рядом без риска перепутать кабели. Доступны два типа терминалов: пайка и PCB.
Реальные случаи применения

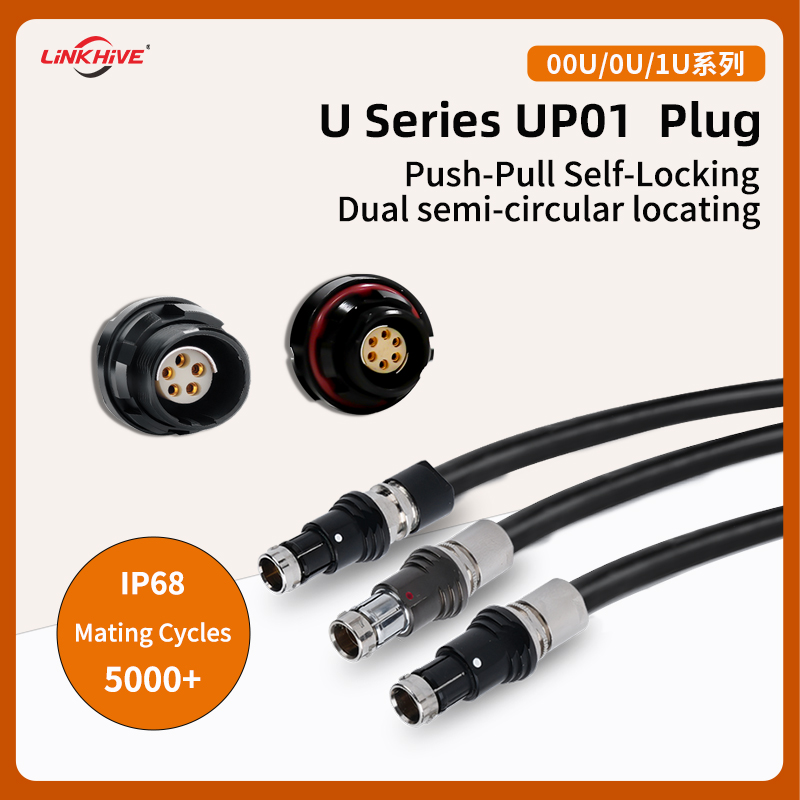

Первый случай — блок управления на производственной линии. Несколько разъёмов стояли рядом, оператор путал кабели. После перехода на U Series TUA с двойным полукруглым позиционированием ошибка подключения исчезла. Второй случай — портативный медицинский прибор. Медные контакты окислялись после месяца обработки. После замены на золотые контакты U Series TUA прибор отработал год без замечаний. Третий случай — роботизированная рука. Вибрация 10–2000 Гц при 15 g не расцепляла замок, потому что push-pull фиксация удерживает вилку с постоянным усилием. U Series TUA также применяется в системах связи, аэрокосмической технике, военной аппаратуре и автомобильном производстве. Серия U совместима с аналогичными военными сериями ведущих брендов, таких как ODU и Fischer, что позволяет использовать U Series TUA как надёжную альтернативу без изменения конструкции оборудования.
На что обратить внимание при заказе
При заказе сначала определяют число контактов. U Series TUA несёт от 2 до 13 контактов. Затем выбирают типоразмер: 00U, 0U или 1U. Далее — угол выхода кабеля и способ монтажа. Панельное гнездо устанавливается через фланец с контргайкой и прокладкой от влаги. Для медицинских приборов выбирают золотые контакты: они выдерживают стерилизацию паром и химическую дезинфекцию. Для закрытых шкафов без частого сочленения можно сэкономить, но при ежедневном переключении экономия на покрытии оборачивается заменой разъёма через год. В чертежах указаны диаметр корпуса, фланец и глубина посадки — отверстие закладывают до сборки.
Испытания и производитель
Каждый U Series TUA проходит проверку цепи и испытание напряжением. Сертификаты CE, UL, RoHS и ISO подтверждают соответствие международным требованиям. Испытания включают проверку IP68 при погружении, вибрационные тесты 10–2000 Гц при 15 g, ударные нагрузки 100 g в течение 6 мс и температурные циклы от -55 °C до +250 °C. Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм, а при влажности 40 °C — до 95 %. U Series TUA проходит испытание на удар с ускорением 490 м/с² и вибрацию с ускорением 147 м/с², при этом кратковременный разрыв цепи не превышает 1 мкс. Изготовлением занимается компания Linghan из Дунгуаня: собственная конструкция, пресс-инструмент, сборка и испытания. По запросу высылаем 3D-модель, чертёж и протокол испытаний. Под нестандартный угол или длину кабеля собираем прототип в короткий срок.
