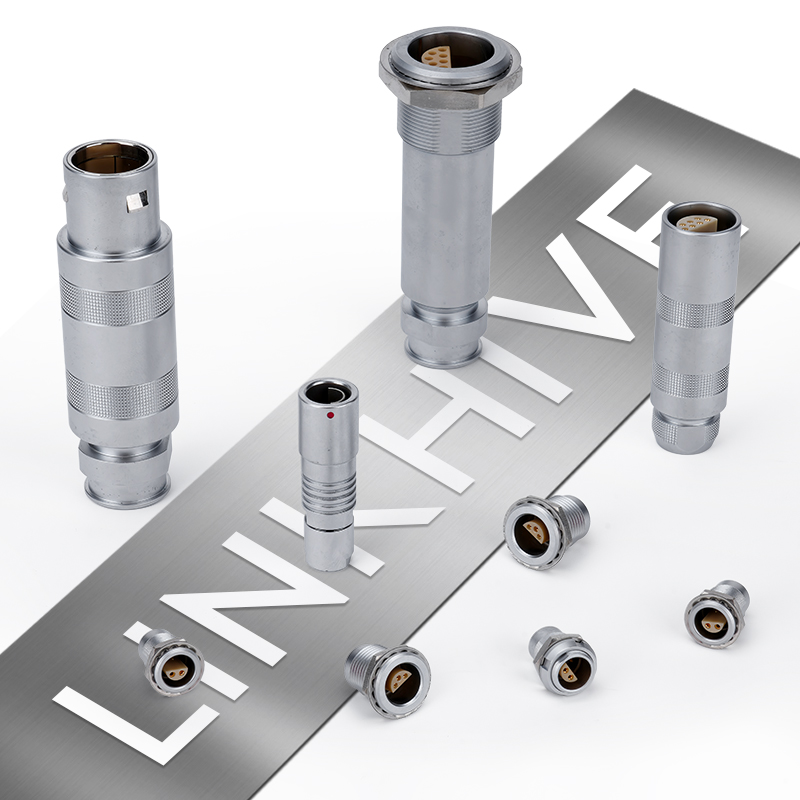

Круглый разъём серии S — самоблокирующийся разъём Push-Pull с 360° экранированием

содержание

• Почему «самоблокирующийся» — это не про маркетинг, а про функцию
• Где разъём серии S работает — и почему замена невозможна
• Как выбрать — и чего избегать при закупке
• Что даёт сотрудничество — и почему инженерная поддержка не опция, а условие

Круглый разъём серии S — не просто технический компонент. Это точка отказа или точка надёжности в системах, где сбой означает остановку линии, потерю данных или выход оборудования из строя. Мы не раз видели, как стандартные винтовые или фрикционные разъёмы выходили из строя на вибрационных стендах, в шкафах управления с высокой температурой или в измерительных трактах с жёсткими требованиями к ЭМС. Причина почти всегда одна: отсутствие надёжной механической фиксации и неполное экранирование контактной группы. Решение пришло с разъёмом серии S — и оно работало сразу.

Почему «самоблокирующийся» — это не про маркетинг, а про функцию

Термин самоблокирующийся разъём часто вводит в заблуждение. Самоблокировка в разъёме серии S означает разделённую (split) систему Push-Pull: при соединении вставка происходит одним движением, защёлка входит в паз и удерживает соединение без дополнительных фиксаторов; при разъединении достаточно потянуть за муфту. Это критично при монтаже в ограниченном пространстве, в многоконтактных сборках и в условиях постоянной вибрации. Винтовые варианты требуют нескольких оборотов и создают риск перекоса, фрикционные — теряют контакт при тряске. Конструкция разъёма серии S исключает этот фактор — и мы подтверждаем это испытаниями на циклическую нагрузку до 5000 подключений без изменения усилия вставки.

Но надёжность — это не только механика защёлки. В реальных условиях — от −55 °C до +250 °C, при влажности до 95 % и в соляном тумане — материалы работают на пределе. Поэтому в решении серии S применена трёхуровневая защита:

• Разделённая защёлка Push-Pull с калиброванным усилием — исключает самопроизвольное размыкание даже при вибрации 10–2000 Гц, 15g и ударной нагрузке 100g в течение 6 мс;
• Ступенчатое позиционирование направляющих — исключает неправильную вставку, защищает контакты от изгиба при ошибке оператора;
• 360° экранирование контактной группы — ослабление помех более 75 дБ на частоте 10 МГц и более 40 дБ на частоте 1 ГГц, без дополнительного экранирующего рукава.

Где разъём серии S работает — и почему замена невозможна

Мы поставляли такие разъёмы в страны СНГ и Европы. И каждый раз — не для демонстрации, а для решения конкретной проблемы. Например:

— На одном производстве модулей управления робототехникой заказчик столкнулся с регулярными сбоями в тракте обратной связи на вибрационном стенде. Диагностика показала, что соединение размыкалось на доли секунды при ускорении 10g. Стандартный фрикционный разъём держал контакт только в лабораторных условиях. После замены на разъём серии S — сбоев не зафиксировано более 27 месяцев.

— На испытательном стенде электроники в Европе — аналогичная история: помехи проникали в измерительный тракт через неэкранированную зону соединения. Решение — переход на разъём серии S с 360° экранированием, ослабление помех выросло с 20 дБ до 75 дБ на рабочей частоте.

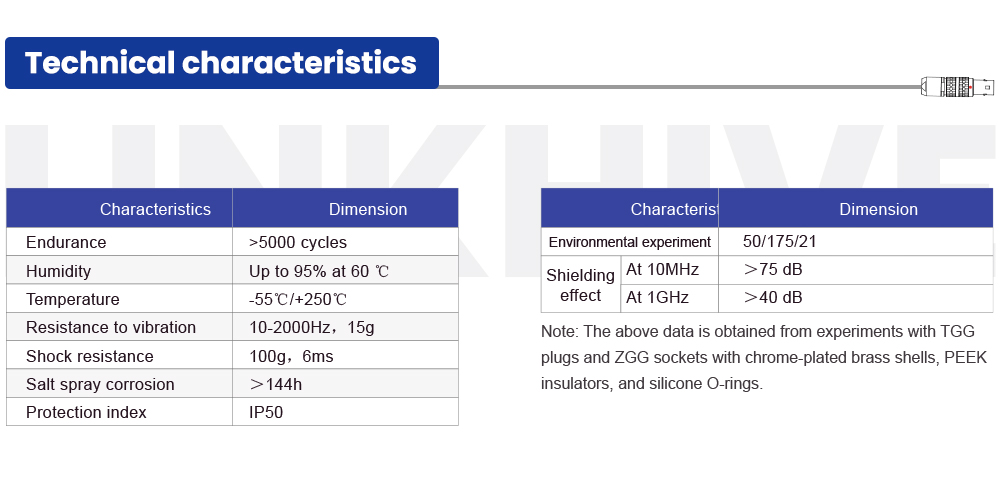

Это не универсальный «запасной вариант». Это решение, спроектированное под конкретную нагрузку: ресурс более 5000 циклов, температурный диапазон от −55 °C до +250 °C, стойкость к вибрации 15g и защита от соляного тумана более 144 часов. Если ваша система работает с прецизионными датчиками, сервоприводами или чувствительными аналоговыми сигналами — параметры важны. Не «подойдёт», а «соответствует спецификации».

Как выбрать — и чего избегать при закупке

Многие заказчики начинают с поиска по ключевому запросу разъём серии S — и попадают в ловушку «сертификатов без испытаний». IP50 — это не маркировка на коробке. Это результат проверки в климатической камере по регламенту защиты от пыли. Ресурс 5000 циклов — это результат механических испытаний, а не расчётное значение. Мы проводим эти тесты на каждом изделии. Не выборочно — 100%. И фиксируем результат в протоколе испытаний.

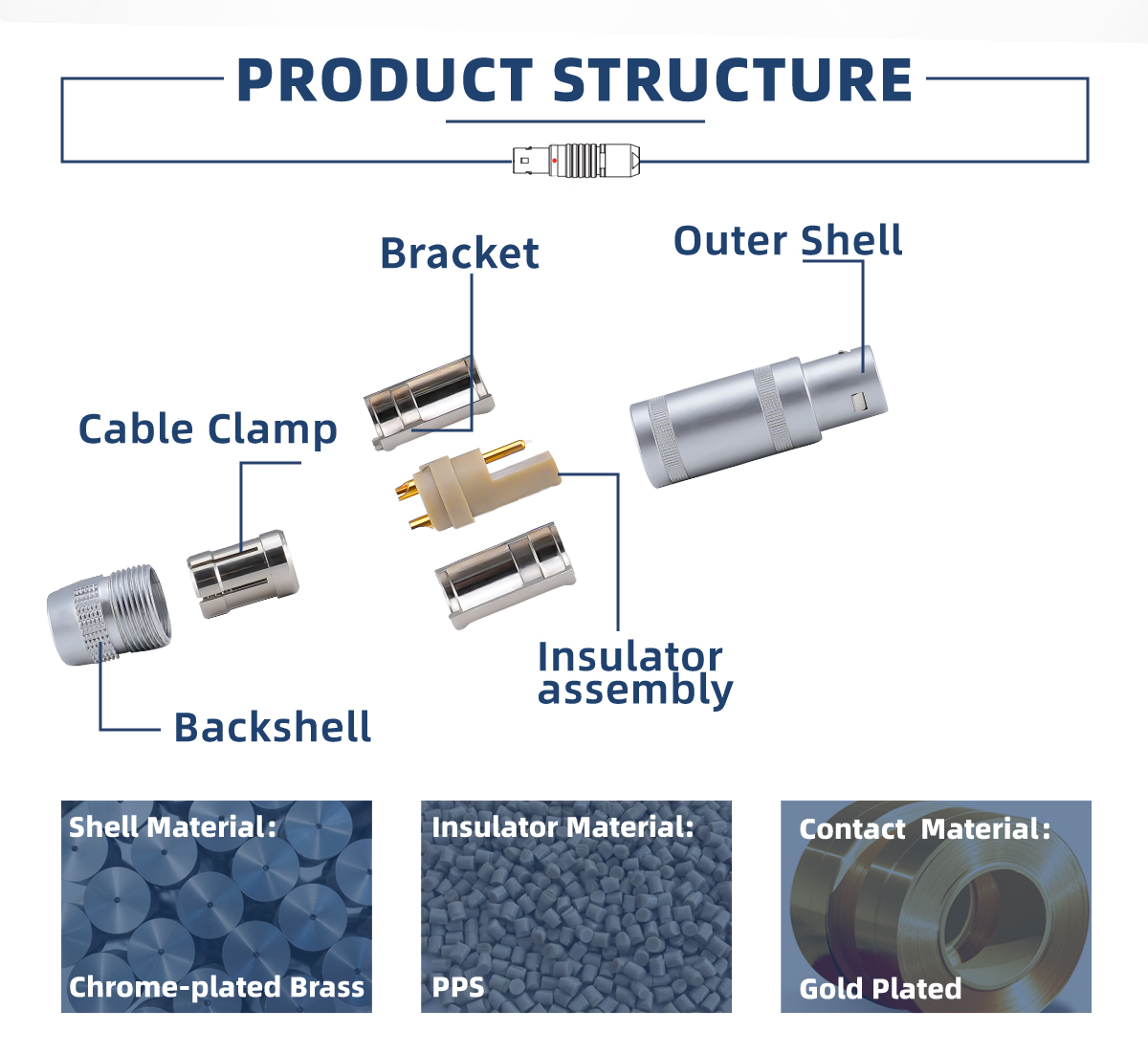

Остерегайтесь решений с «гибридной» фиксацией: например, резиновая втулка + трение. Такое соединение со временем теряет усилие, создаёт люфт — и контакт начинает «плавать» при вибрации. Настоящая надёжность достигается только за счёт механической защёлки с контролируемым усилием сжатия. Именно поэтому корпуса разъёма серии S изготавливаются методом прецизионного литья под давлением — допуск на диаметр посадочного гнезда ±0,01 мм.

При выборе обратите внимание на три параметра:

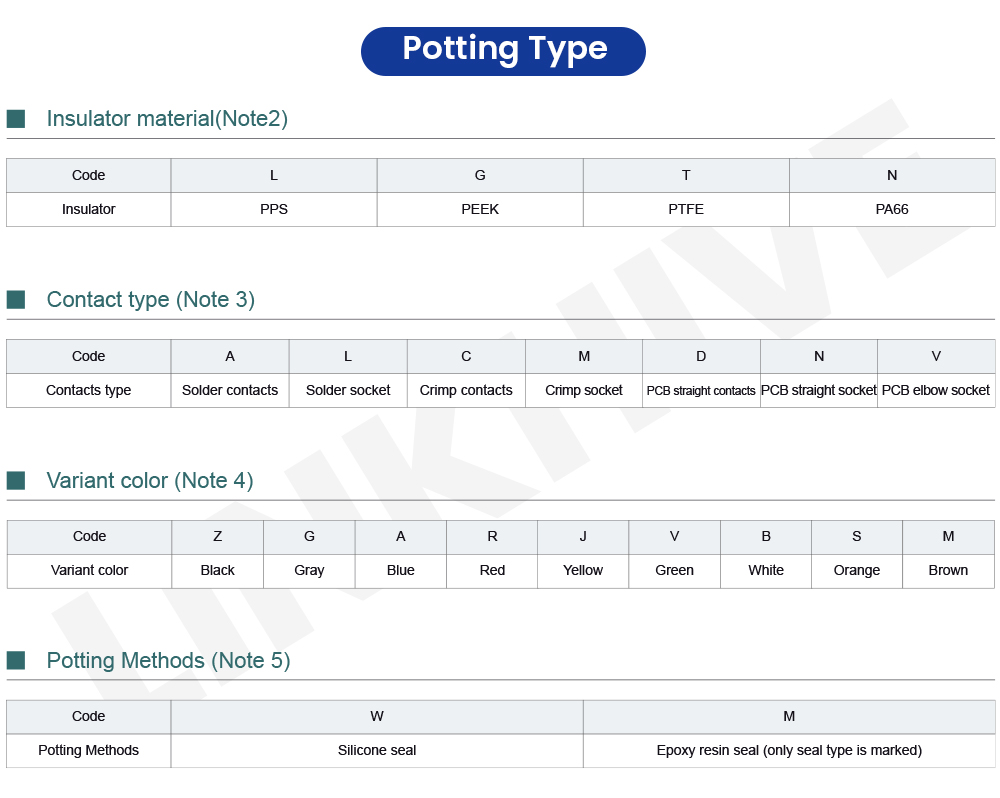

1. Материал изолятора. Доступны PPS, PEEK, PTFE и PA66. PEEK и PTFE выдерживают температуру до +250 °C, PPS устойчив к агрессивным средам, PA66 подходит для стандартных условий. Если температура в точке монтажа превышает +150 °C — вариант с PA66 не подходит.

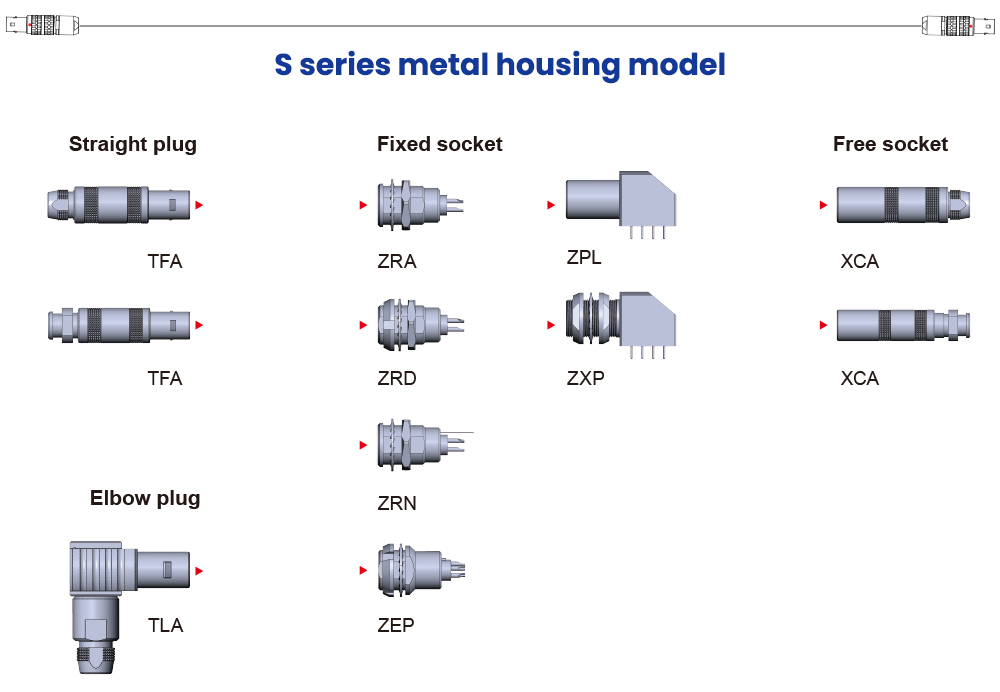

2. Тип контактов. Разъём серии S поставляется с паяными, обжимными и печатными (PCB) контактами — прямыми и угловыми, для вилки и для гнезда. Паяные удобны для ремонта, обжимные — для серийного производства, PCB-контакты — для монтажа прямо на плату.

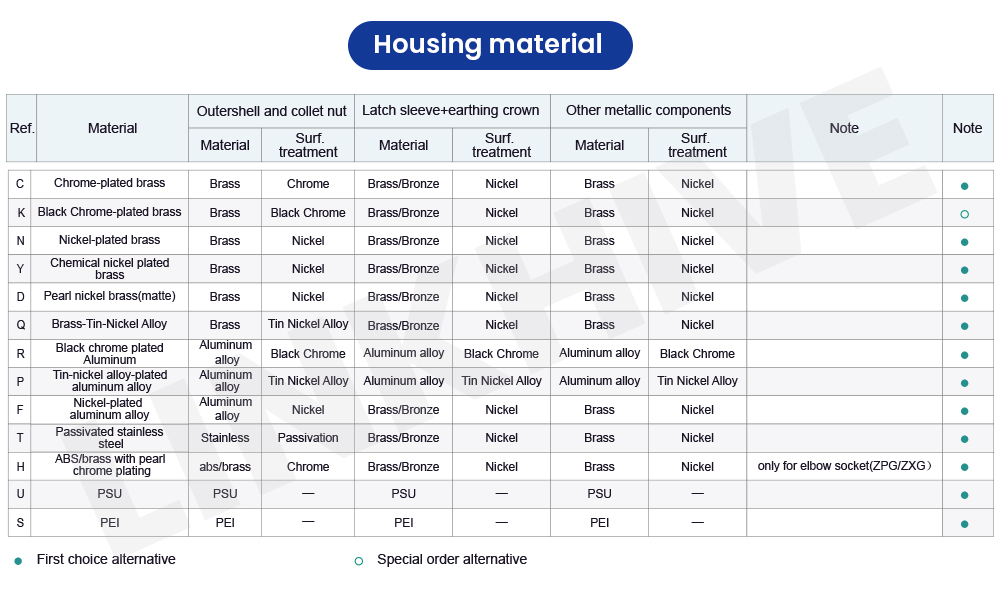

3. Материал корпуса. Стандарт — хромированная латунь (код C). Для морских и химически агрессивных сред — никелированная латунь (N) или пассивированная нержавеющая сталь (T). Для снижения веса — алюминиевые корпуса (R, P, F). Для бюджетных проектов — PSU (U) или PEI (S). Дополнительно выбирается цвет корпуса (чёрный, серый, синий, красный, жёлтый, зелёный, белый, оранжевый, коричневый) и метод герметизации: силиконовый герметик или эпоксидная заливка.

Что даёт сотрудничество — и почему инженерная поддержка не опция, а условие

Дунгуаньское ООО прецизионной электроники Лингхан — не дистрибьютор и не торговый посредник. Мы проектируем, изготавливаем пресс-формы, контролируем литьё, собираем, тестируем и упаковываем. Это значит:

• Вы получаете не каталог, а техническое решение — с расчётом контактного сопротивления, картой ЭМС и протоколом испытаний;
• Можно заказать OEM-версию под ваш бренд — с изменением цвета корпуса, маркировки, комплектации;
• Если в проекте требуется нестандартный тип контактов, особый материал изолятора или адаптация под существующий фланец — срок прототипирования от 11 дней.

На сайте lhconnector.ru доступны 3D-модели разъёмов серии S, таблицы совместимости, протоколы испытаний и рекомендации по монтажу. Но главное — инженерная поддержка. Мы не продаём разъёмы. Мы помогаем вам не допустить ошибку на этапе проектирования. Потому что лучший разъём серии S — тот, который не потребуется менять в течение всего жизненного цикла оборудования.
