B серия XHG: 3 инженерных преимущества кабельного разъема с плавающим гнездом

содержание

• Почему жесткая фиксация контактов становится проблемой при наращивании трасс?
• В чем заключается синергия полимера PPS и хромированной латуни?
• Как механизм Push-Pull снижает усталостное разрушение кабеля?
• Каким образом унификация типоразмеров упрощает проектирование систем?

Кабельный разъем B серия XHG представляет собой специализированный промышленный коннектор, разработанный для решения узкого круга задач, связанных с организацией надежных межблочных соединений и удлинением кабельных трасс. В отличие от стандартных приборных разъемов, данное изделие оснащено уникальным механизмом «плавающего гнезда» (Floating socket). Эта конструктивная особенность кардинально меняет подход к монтажу оборудования, избавляя инженеров от необходимости подгонять оси соединяемых узлов с ювелирной точностью.

Почему жесткая фиксация контактов становится проблемой при наращивании трасс?

В реальной эксплуатации промышленного оборудования, особенно при наличии вибраций или теплового расширения, оси соединяемых блоков редко совпадают идеально. Попытка сочленить жесткие интерфейсы «вслепую» часто приводит к перекосу и поломке штырьков. Кабельный разъем с плавающим гнездом решает эту проблему за счет наличия подвижных люфтов внутри корпуса. Такая конструкция обеспечивает эффект самоцентрирования: даже при наличии угловых или линейных смещений ответных частей, контактная группа входит в зацепление плавно и без излишнего механического напряжения. Это свойство критически важно для мобильных тележек, роботизированных манипуляторов и сценического оборудования.

В чем заключается синергия полимера PPS и хромированной латуни?

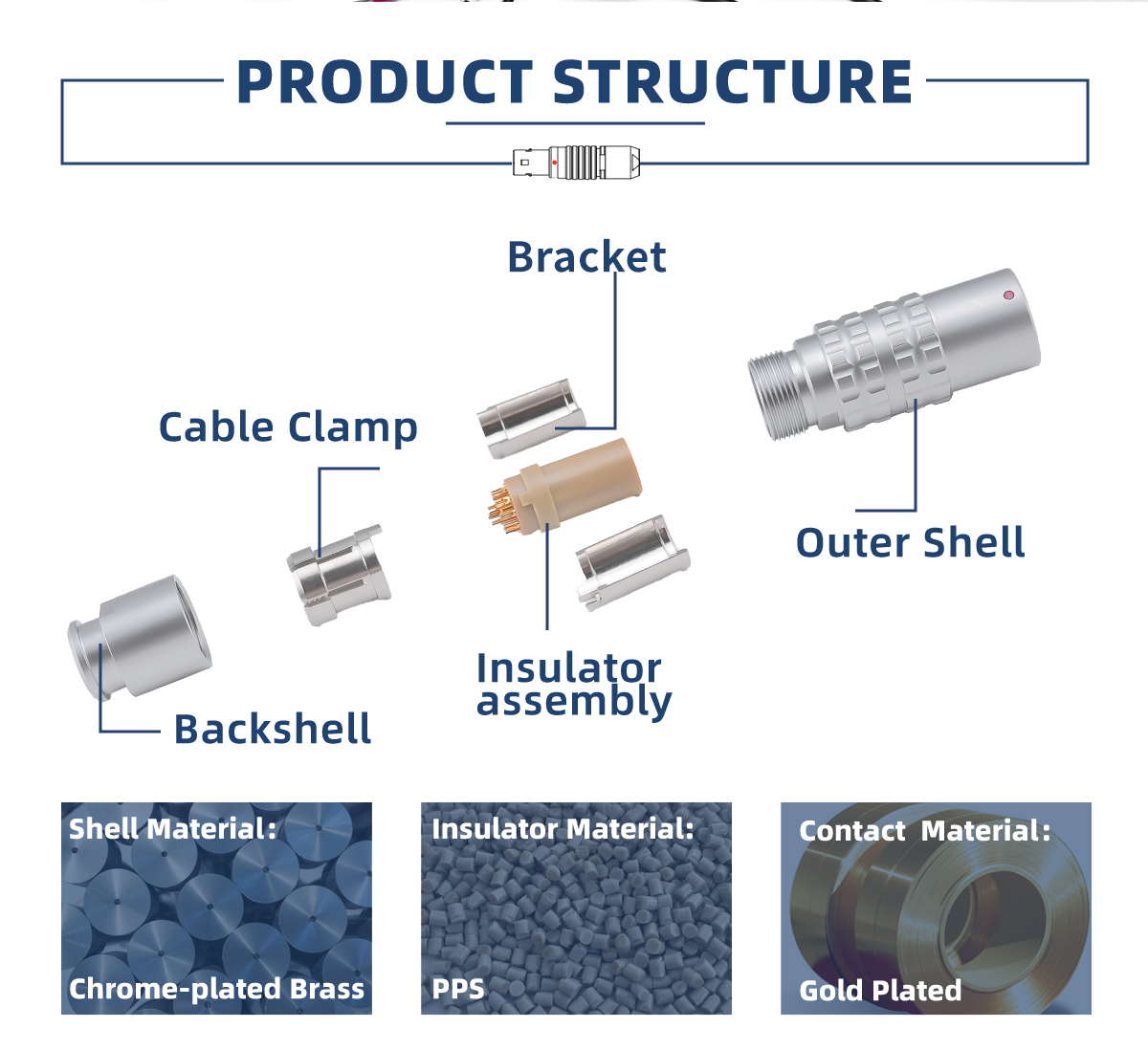

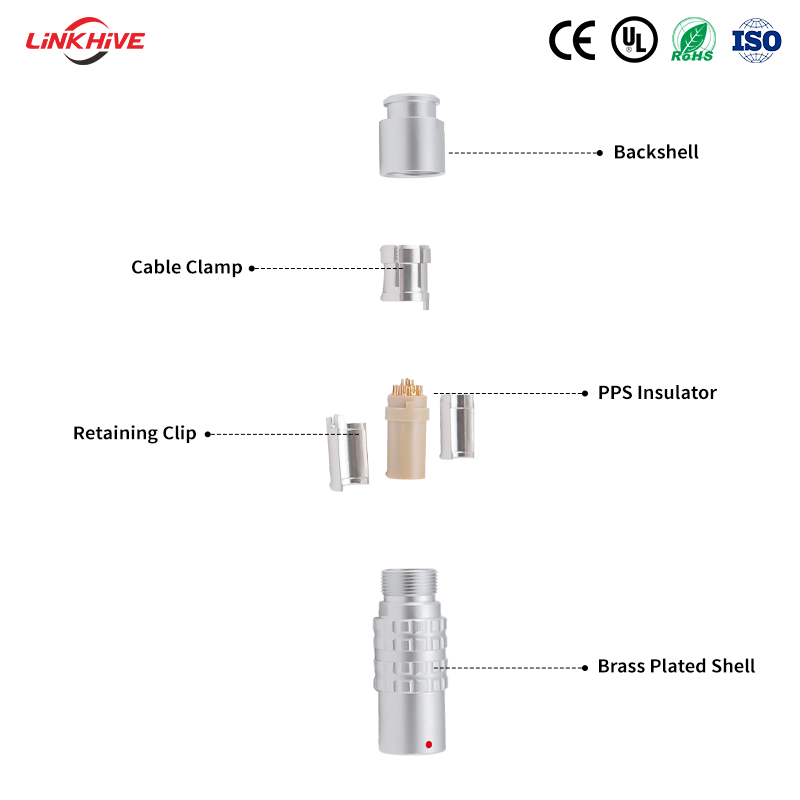

Долговечность интерфейса в агрессивных средах напрямую зависит от физико-химических свойств материалов. Внешний корпус (Outer Shell) подвергается гальваническому хромированию, что придает латунной основе высокую твердость и устойчивость к абразивному истиранию при частых сочленениях. Внутренний изолятор (PPS Insulator) выполнен из полифениленсульфида — инженерного пластика с исключительно низким влагопоглощением и стабильными диэлектрическими характеристиками. Позолоченные контакты (gold-plated pins) не окисляются, сохраняя минимальное переходное сопротивление. Синергия этих материалов позволяет промышленному коннектору выдерживать экстремальные перепады температур и воздействие химически активных веществ.

Как механизм Push-Pull снижает усталостное разрушение кабеля?

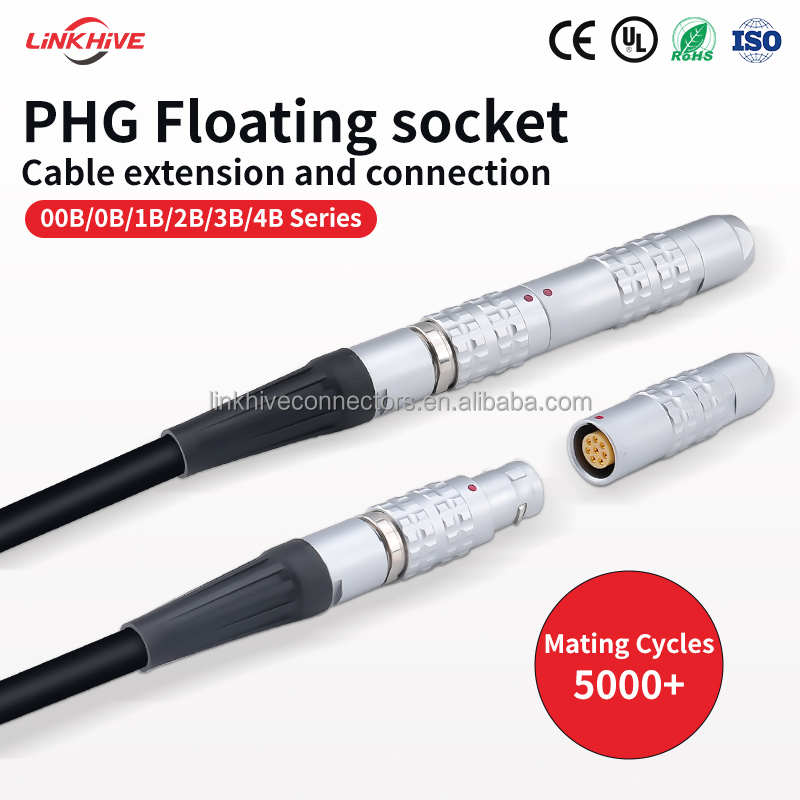

Частые циклы подключения и отключения создают паразитные нагрузки на токопроводящие жилы. Механизм Push-Pull обеспечивает быстрое осевое сочленение, при котором оператору не нужно прилагать скручивающие усилия. Специальный фиксирующий зажим (Cable Clamp) и задняя крышка (Backshell) перераспределяют натяжение, защищая места пайки от разрывов. Благодаря такой эргономике и продуманной разгрузке, изделие демонстрирует ресурс свыше 5000 циклов сочленения. Для таких сфер, как испытательные стенды или системы батарейного обмена, подобная износостойкость является ключевым экономическим фактором, снижающим затраты на обслуживание.

Каким образом унификация типоразмеров упрощает проектирование систем?

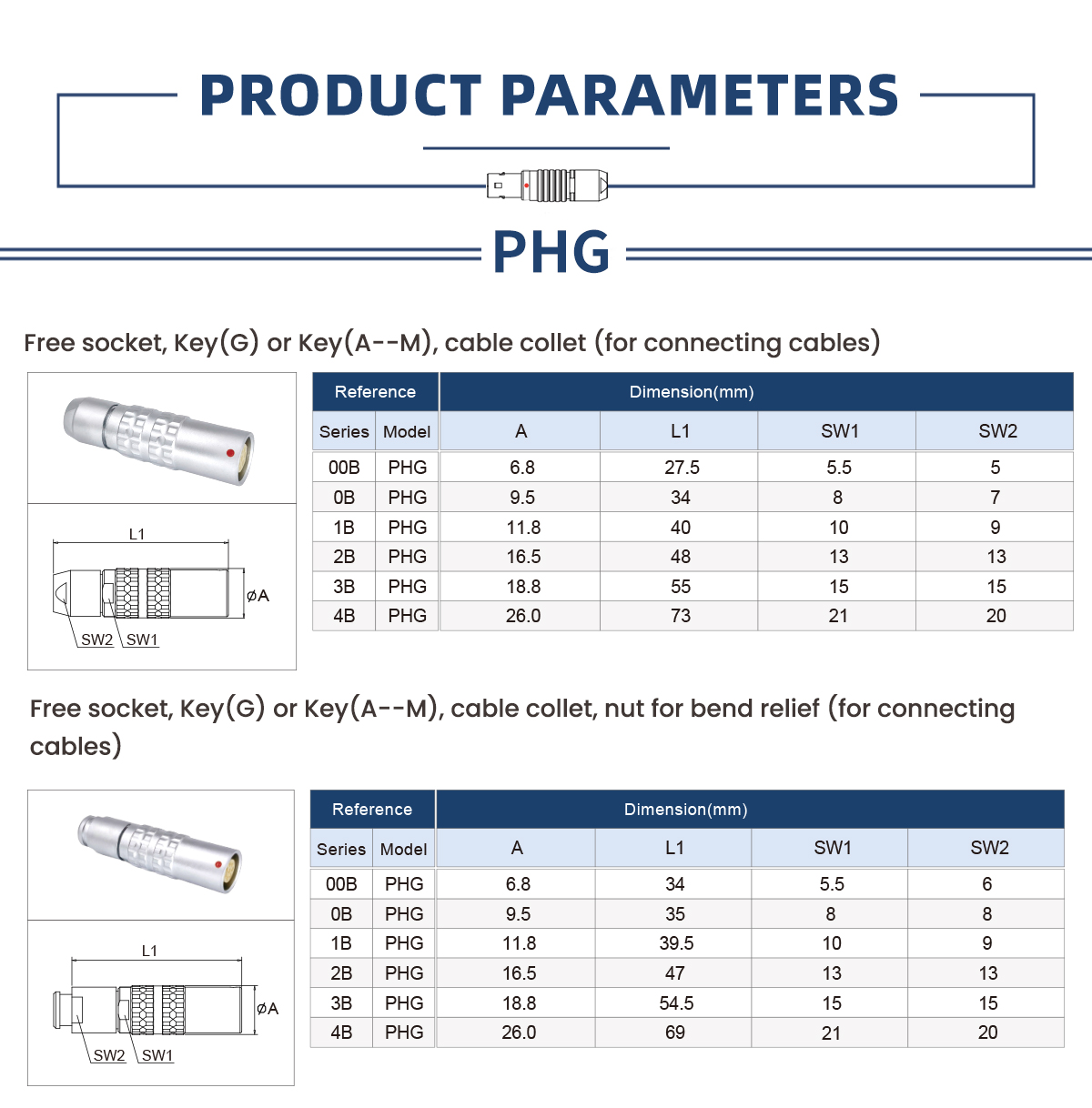

Инженерам часто приходится сталкиваться с необходимостью интеграции различных протоколов в рамках одного шкафа. Ассортиментная линейка охватывает габариты от миниатюрного 00B (с внешним диаметром 6,8 мм) до крупного 4B (26 мм). Гибкость конфигураций позволяет передавать от 2 до 48 электрических сигналов, а также использовать коаксиальные или пневматические каналы. Такое разнообразие дает возможность проектировщикам применять единую архитектуру крепления для разных типов линий, что существенно ускоряет разработку и снижает количество ошибок при компоновке.

Подводя итог, можно сказать, что внедрение подобных решений знаменует переход к более гибкой и отказоустойчивой архитектуре. Компания LINKHIVE гарантирует прецизионную точность изготовления и строгий контроль качества, подтвержденный стандартами CE, UL, RoHS и ISO. Выбирая B серию XHG, интеграторы получают в свое распоряжение высокотехнологичный инструмент для создания надежных кабельных систем будущего.
