B серия THG: как угловой коннектор решает задачи плотной компоновки оборудования

содержание

• Каким образом геометрия с изгибом спасает кабель от преждевременного износа?
• В чем заключается преимущество модульной системы фиксации?
• Зачем современным системам автоматизации требуется высокая плотность контактов?
• Как химическая стойкость материалов продлевает срок службы в агрессивных средах?
• Почему ключи позиционирования критически важны при установке вслепую?

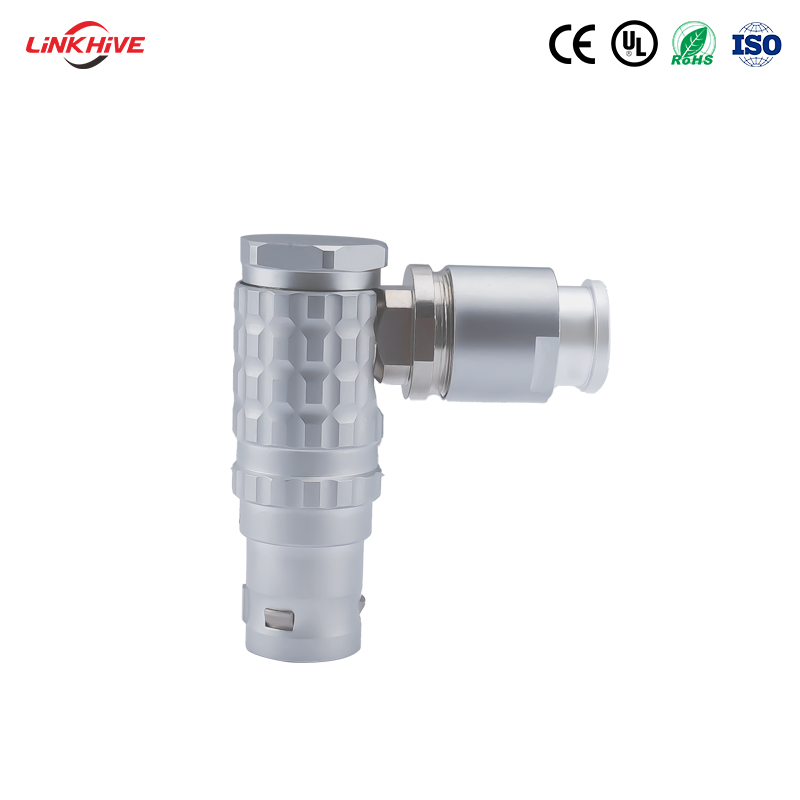

B серия THG представляет собой высокотехнологичное решение в области промышленной коммутации, разработанное для интеграции в приборы с жесткими ограничениями по монтажному пространству. В современной робототехнике и телекоммуникационном оборудовании часто возникает ситуация, когда прямой кабель не помещается в глубине шкафа или упирается в соседние модули. Изогнутая под прямым углом конструкция решает эту проблему, перенаправляя трассу кабеля параллельно плоскости панели и сохраняя эргономику устройства.

Каким образом геометрия с изгибом спасает кабель от преждевременного износа?

В условиях плотной компоновки внутренних узлов каждый миллиметр имеет значение. Использование прямых коннекторов часто приводит к тому, что радиус изгиба кабеля становится слишком маленьким, создавая избыточное натяжение на порт. Угловой промышленный разъем позволяет минимизировать занимаемое пространство за задней стенкой устройства, обеспечивая естественный выход магистрали. Это особенно актуально для мобильных тележек, медицинских стоек и бортовых систем, где постоянное движение требует свободной прокладки проводов без риска их повреждения о корпус.

В чем заключается преимущество модульной системы фиксации?

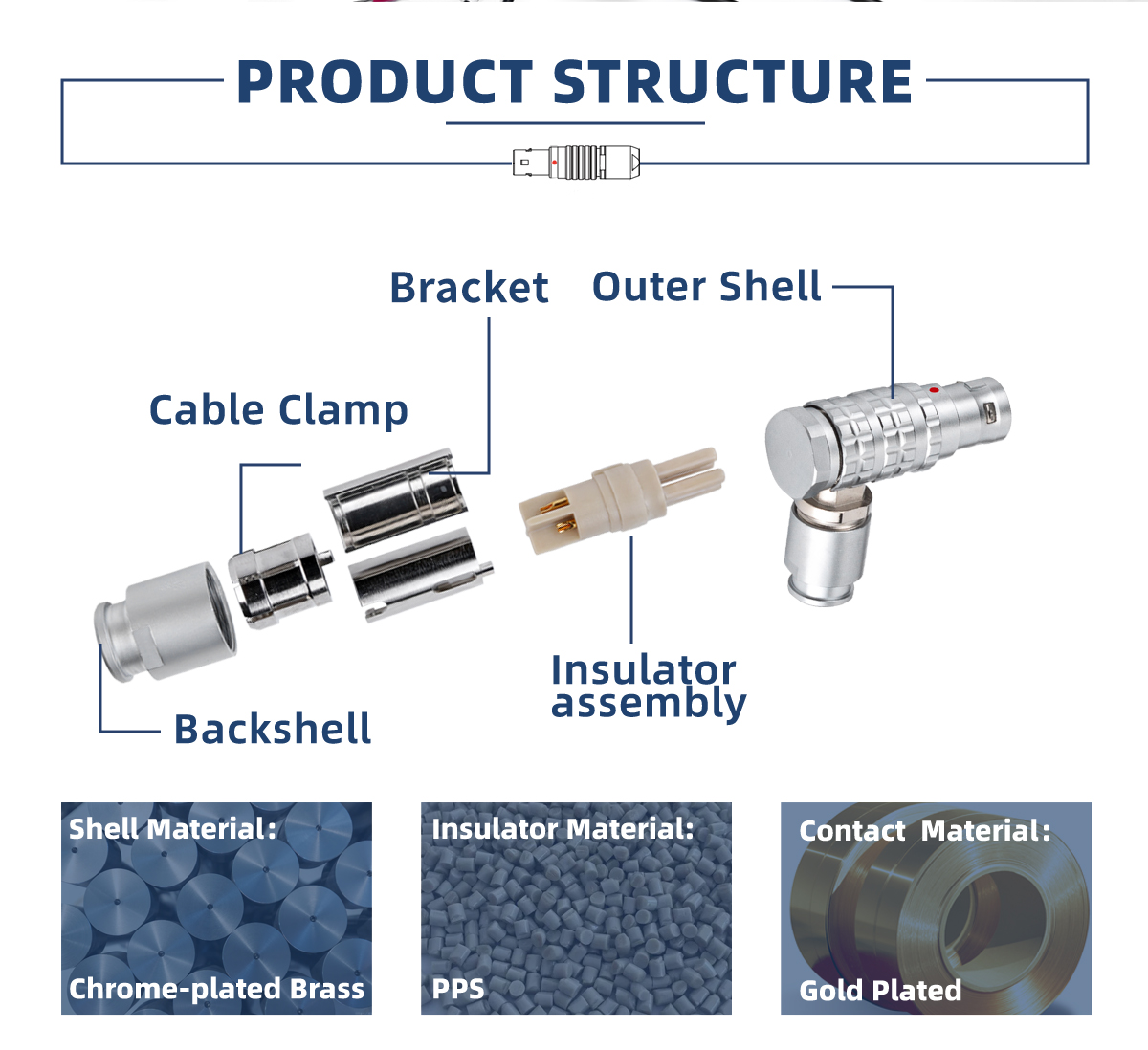

Долговечность всей системы напрямую зависит от того, насколько грамотно распределена нагрузка на кабель. Конструкция включает в себя хвостовик (Backshell), фиксирующий зажим (Cable Clamp) и кронштейн (Bracket), которые в совокупности образуют прочный каркас. Задняя часть дополняется эластичным чехлом из термопластичного полиуретана (TPU jacket), который гасит микро-колебания. Такая архитектура предотвращает передачу крутящего момента непосредственно на паяные соединения. Даже при случайных рывках или сильной тряске целостность внутренних жил остается неизменной, а герметичность узла не нарушается.

Зачем современным системам автоматизации требуется высокая плотность контактов?

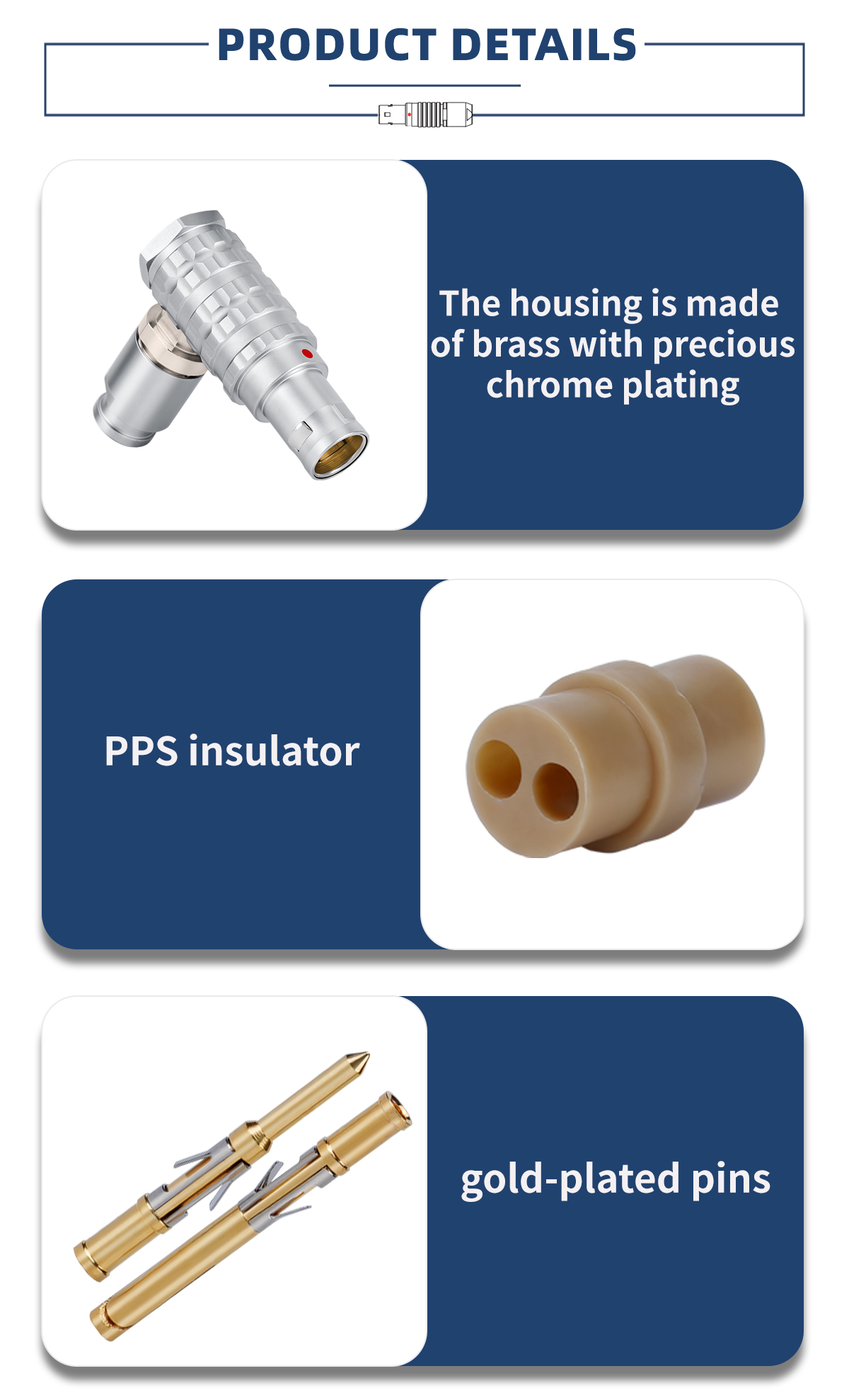

Развитие промышленного интернета вещей (IIoT) диктует новые правила: через один порт необходимо передавать как слаботочные цифровые сигналы управления, так и силовое питание для приводов. Высокоплотный коннектор с конфигурацией до нескольких десятков пинов полностью закрывает этот запрос. Внутренняя сборка использует изолятор из полифениленсульфида (PPS) и штырьки с надежным золотым покрытием. Данное сочетание минимизирует диэлектрические потери, исключает перегрев и обеспечивает стабильную передачу данных на высоких частотах, что критически важно для систем машинного зрения.

Как химическая стойкость материалов продлевает срок службы в агрессивных средах?

Промышленная эксплуатация часто сопряжена с воздействием масел, растворителей и перепадов температур. Корпусные детали изготавливаются из латуни с драгоценным гальваническим хромовым покрытием, которое обеспечивает не только эстетичный внешний вид, но и высокую твердость поверхности. Хром защищает от коррозии и абразивного износа, а полимерная изоляция сохраняет механическую стабильность даже при экстремальном нагреве. Это делает угловой разъем пригодным для использования на металлургических производствах, в литейных цехах или на открытых транспортных платформах.

Почему ключи позиционирования критически важны при установке вслепую?

В шкафах управления с десятками одинаковых интерфейсов риск ошибки при монтаже возрастает многократно. Механические ключи позиционирования исключают возможность сочленения разъемов с разной распиновкой. Это свойство особенно ценно при обслуживании оборудования в труднодоступных местах, где подключение выполняется на ощупь. Направляющие элементы обеспечивают плавный вход и точное совмещение контактов, предотвращая их случайное повреждение. Благодаря наличию сертификатов CE, UL, RoHS и ISO, данные компоненты гарантируют соответствие высочайшим стандартам безопасности.

Подводя итог, следует подчеркнуть, что переход на подобные решения продиктован суровой необходимостью повышения отказоустойчивости систем. Компания LINKHIVE, являясь производителем данной серии, гарантирует высочайшее качество сборки, надежную механическую защиту и продуманную эргономику, делая B серию THG оптимальным фундаментом для создания современного, долговечного и безопасного промышленного оборудования.
