10-контактный военный разъем: надёжное решение для harsh-условий

Военные разъёмы — не просто соединители. Это гарантированный канал связи, когда от него зависит работа радиолокационной станции в пустыне, стабильность управления БПЛА над морем или жизнеспособность бортовой электроники в условиях резких перегрузок. Среди них особое место занимает 10-контактный военный разъём: компромисс между ёмкостью, компактностью и безупречной отказоустойчивостью. Мы не раз сталкивались с ситуациями, когда 8-контактные решения исчерпывали возможности передачи данных и питания, а переход на 12-контактные — требовал полного переоснащения корпусов и кабельных трасс. Именно тогда 10-контактный вариант становился оптимальным техническим решением.

Почему именно 10 контактов — а не 8 или 12?

Это не произвольный выбор. В реальных проектах мы видели, как 10-контактные военные разъёмы покрывают типичную нагрузку: 4 линии сигнала (включая дифференциальные пары), 2 линии питания (+28 В и земля), 2 линии управления (например, для синхронизации или запроса статуса) и 2 резервных канала — на случай модернизации или аварийного переключения. При этом габариты остаются в пределах стандарта M23 или MIL-DTL-38999 Series III — их легко монтируют в ограниченном пространстве авиационных и бронетехнических ниш. Уменьшение до 8 контактов приводит к «запиранию» системы: нет места для будущих интерфейсов. Увеличение до 12 — повышает массу, габариты и риск механического износа при частых подключений/отключений в полевых условиях.

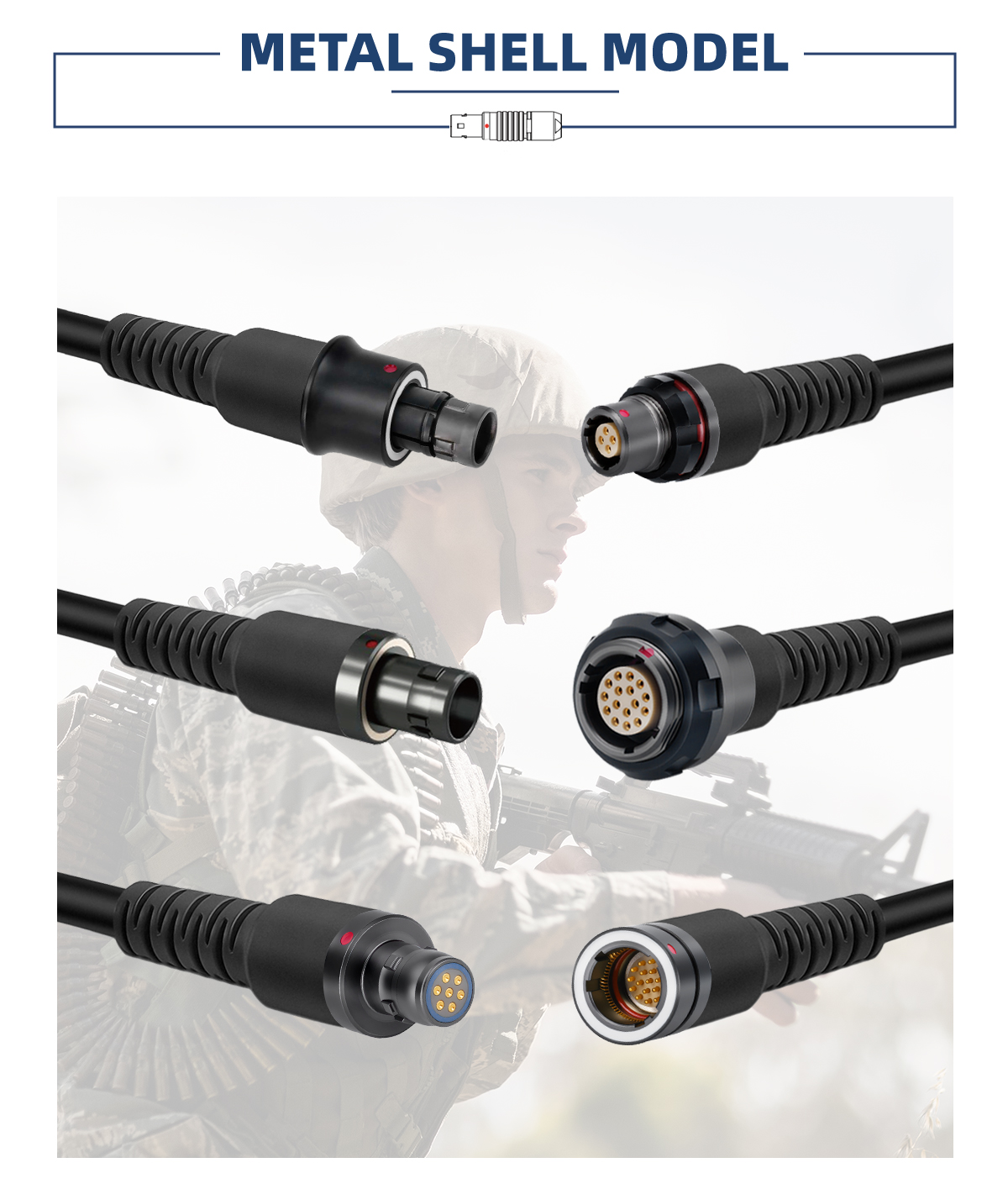

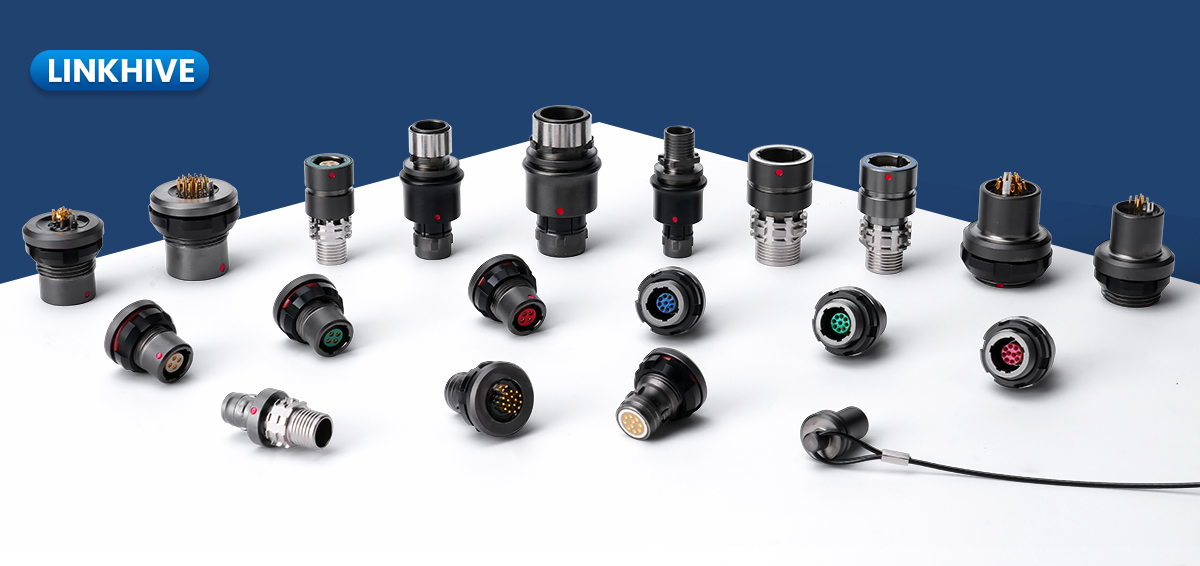

Что делает его по-настоящему «военным»?

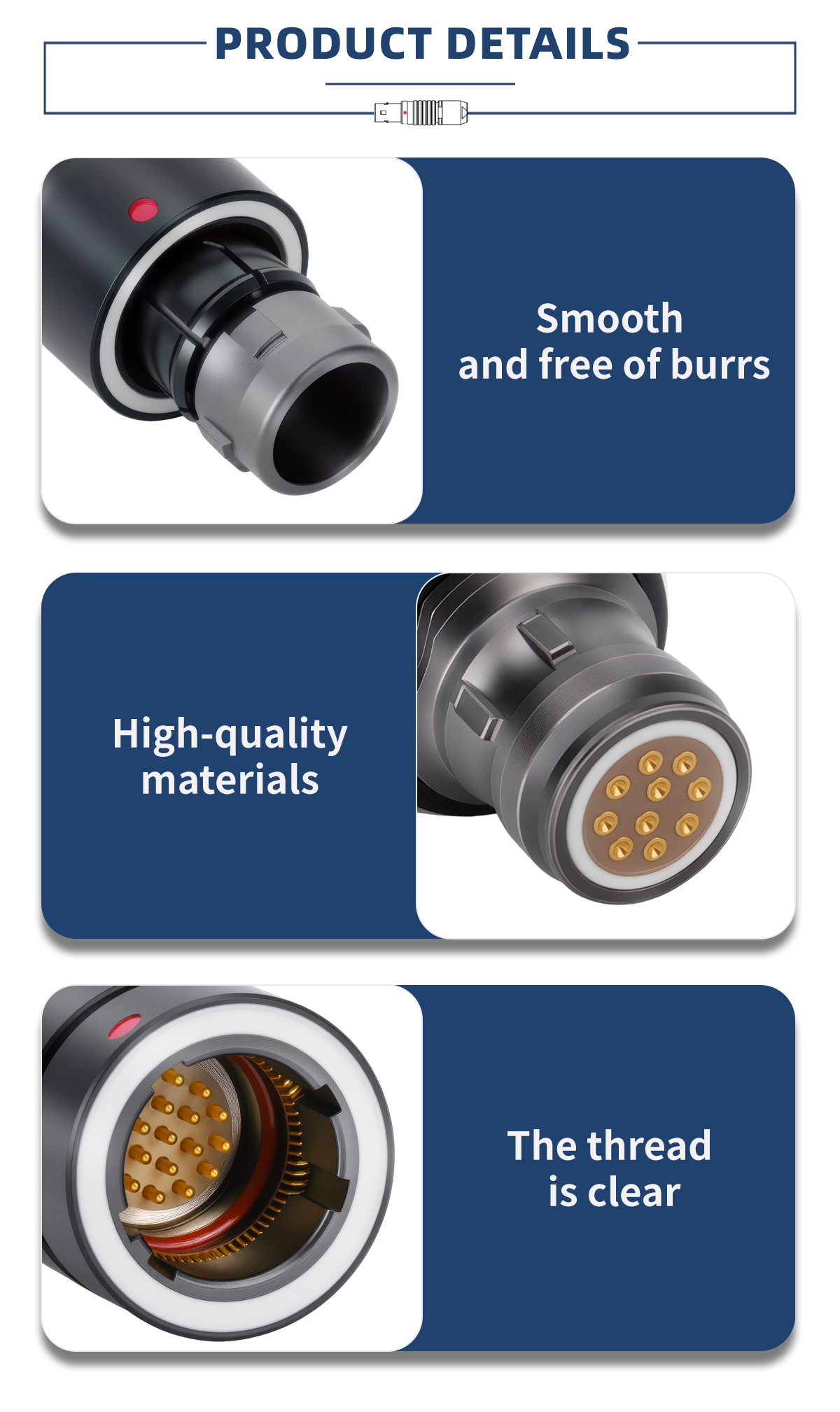

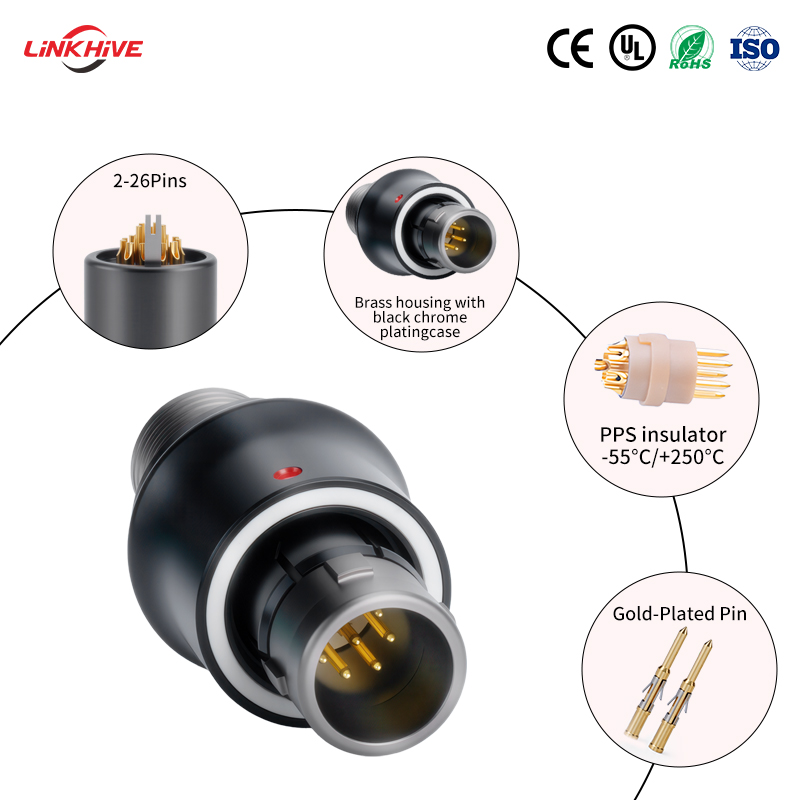

Слово «военный» здесь — не маркетинговый ярлык. Это набор проверенных требований, которые проходят каждый экземпляр. Мы тестируем наши 10-контактные военные разъёмы при температурах от –55 °C до +125 °C, выдерживаем вибрацию до 20 g в диапазоне 10–2000 Гц, обеспечиваем защиту IP67/IP68 и устойчивость к соляному туману по ГОСТ Р ИСО 9227. Контакты — позолоченные (толщина покрытия 2,5–5 мкм), что гарантирует стабильное сопротивление перехода менее 5 мОм даже после 500 циклов сочленения. Корпуса — из алюминиевого сплава с анодированием класса MIL-A-8625 Type III или из нержавеющей стали. Ключевой момент: все разъёмы совместимы с заменителями линеек Amc A1/0Y/1Y/AY — это позволяет интегрировать их в существующие системы без изменения чертежей и документации.

Где он действительно нужен — и где его часто ошибочно ставят

Мы фиксируем три основных сценария успешного применения:

• Бортовые системы БПЛА и вертолётов: передача видео с тепловизора, телеметрии и команд управления через один герметичный разъём;

• Стационарные РЛС и ПУ: объединение питания, синхросигнала и цифрового интерфейса в одном узле — без лишних точек отказа;

• Подвижные медицинские комплексы: например, мобильные МРТ-установки, где требуется одновременная передача высокочастотных сигналов и питания мощных магнитов.

Но есть и типичная ошибка: использовать такой разъём в системах с высоким уровнем ЭМИ без дополнительного экранирования кабеля. Сам по себе разъём — не панацея. Его эффективность напрямую зависит от правильного заземления экрана и соблюдения длины кабеля. Мы всегда рекомендуем клиентам проводить совместные испытания кабельной сборки — не только самого разъёма.

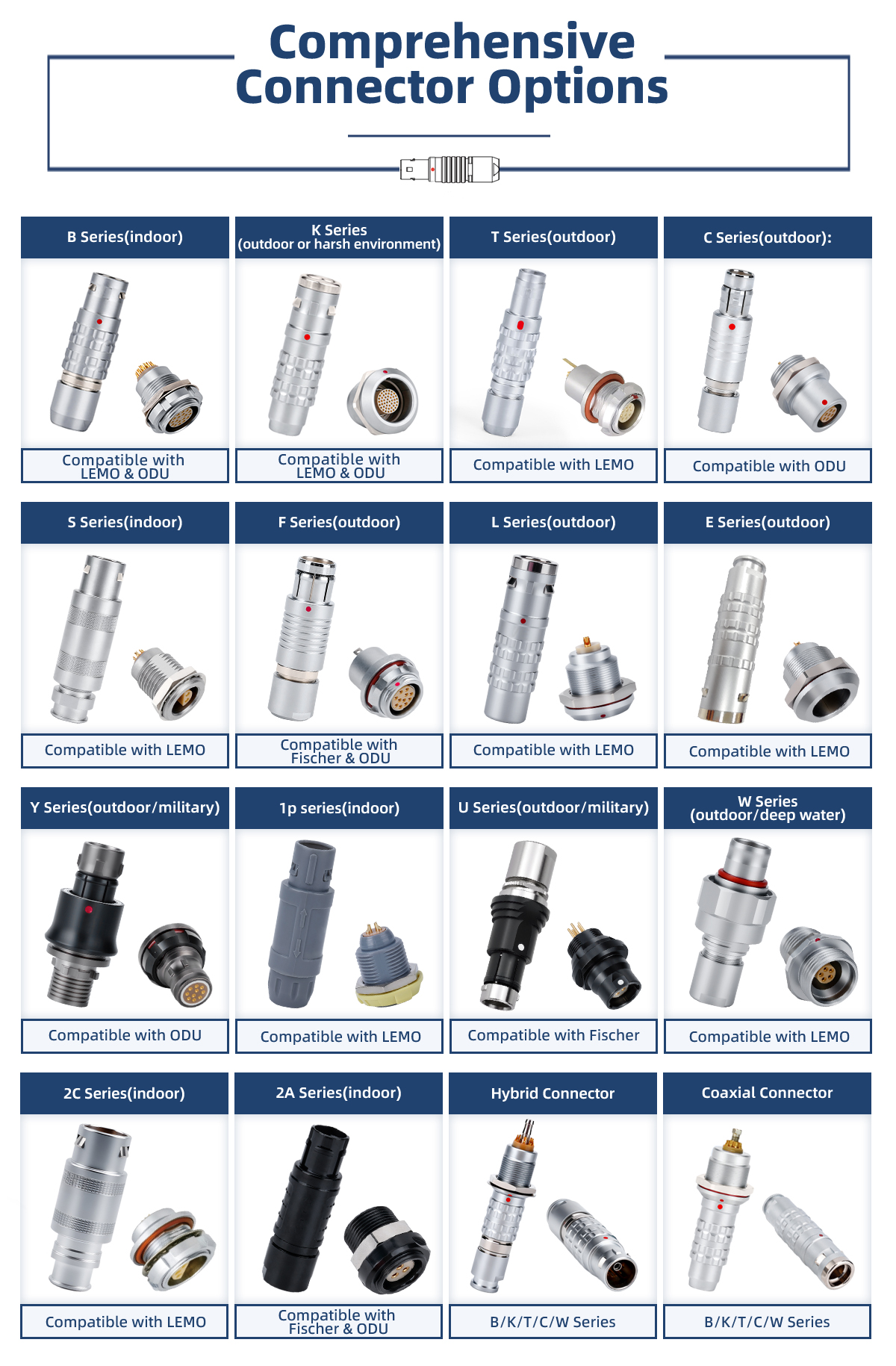

Как выбрать — и почему стоит начать с Лингхан

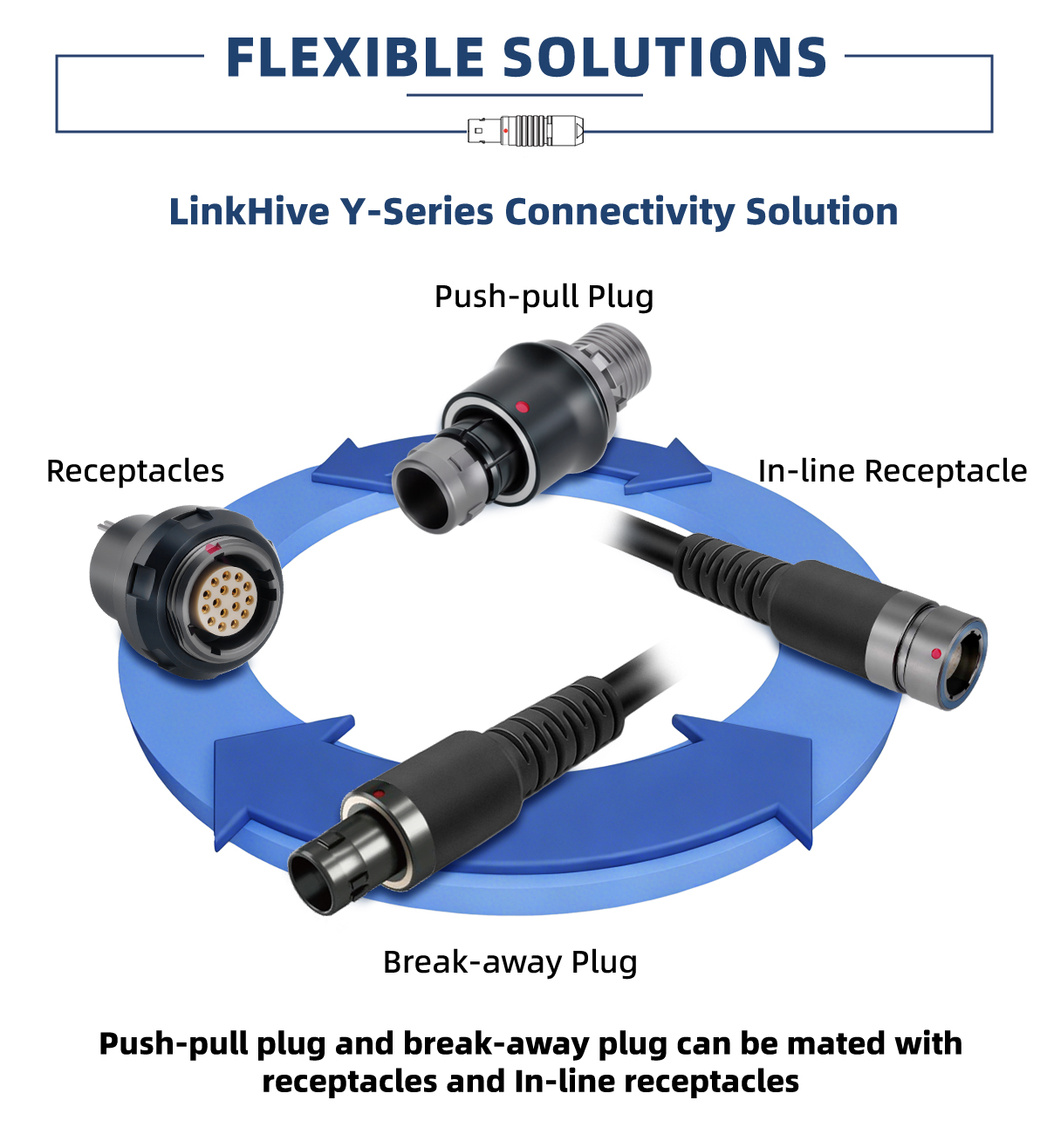

Выбор 10-контактного военного разъёма — это не выбор артикула, а согласование параметров: типа корпуса (металлический/пластиковый), степени защиты, материала контактов, способа крепления (гайка/резьба/быстросъём), наличия блокировки от случайного разъединения. Дунгуаньское ООО прецизионной электроники Лингхан предлагает полный цикл — от расчёта электрической нагрузки до изготовления пресс-форм и 100%-го тестирования каждой партии. Нет необходимости ждать 12 недель: благодаря вертикальной интеграции, прототип можно получить за 10–14 дней. Все изделия соответствуют требованиям ГОСТ Р В 20.39.101–2016 и имеют сертификаты соответствия ЕАЭС. Поддержка — не формальная: инженер присутствует на всех этапах, включая адаптацию под вашу плату и проверку совместимости с существующими разъёмами.

Если ваша задача — сохранить функциональность, снизить количество соединений и исключить простои в экстремальных условиях, 10-контактный военный разъём становится не вариантом, а необходимостью. Он работает там, где другие молчат. Подробные технические спецификации, 3D-модели и рекомендации по монтажу доступны на сайте компании — lhconnector.ru.
