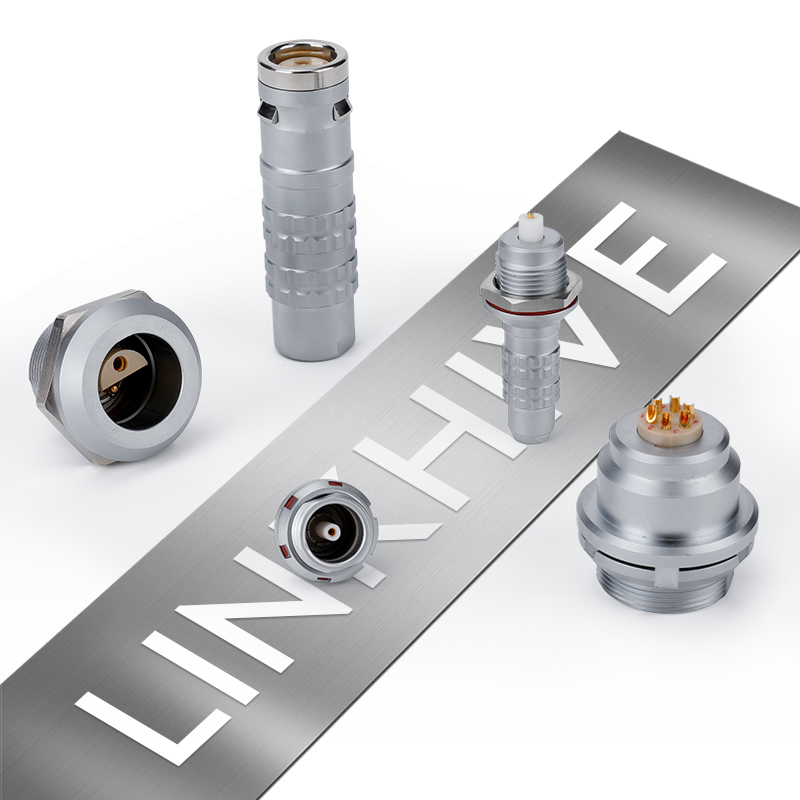

Серия E с двухтактным приводом: решение для высокой мощности и компактности

Серия E с двухтактным приводом — не просто техническое обозначение в каталоге. Это ответ на реальную инженерную боль: как уместить 12 контактов, коаксиальный канал и защиту IP67 в корпус диаметром 24 мм, когда вибрация достигает 20 g, а температура колеблется от –40 °C до +105 °C? Мы столкнулись с этим запросом от разработчика мобильных УЗИ-систем в Белоруссии — и решили его не через компромиссы, а через перепроектирование механики соединения.

Почему двухтактный привод — не мода, а физическая необходимость

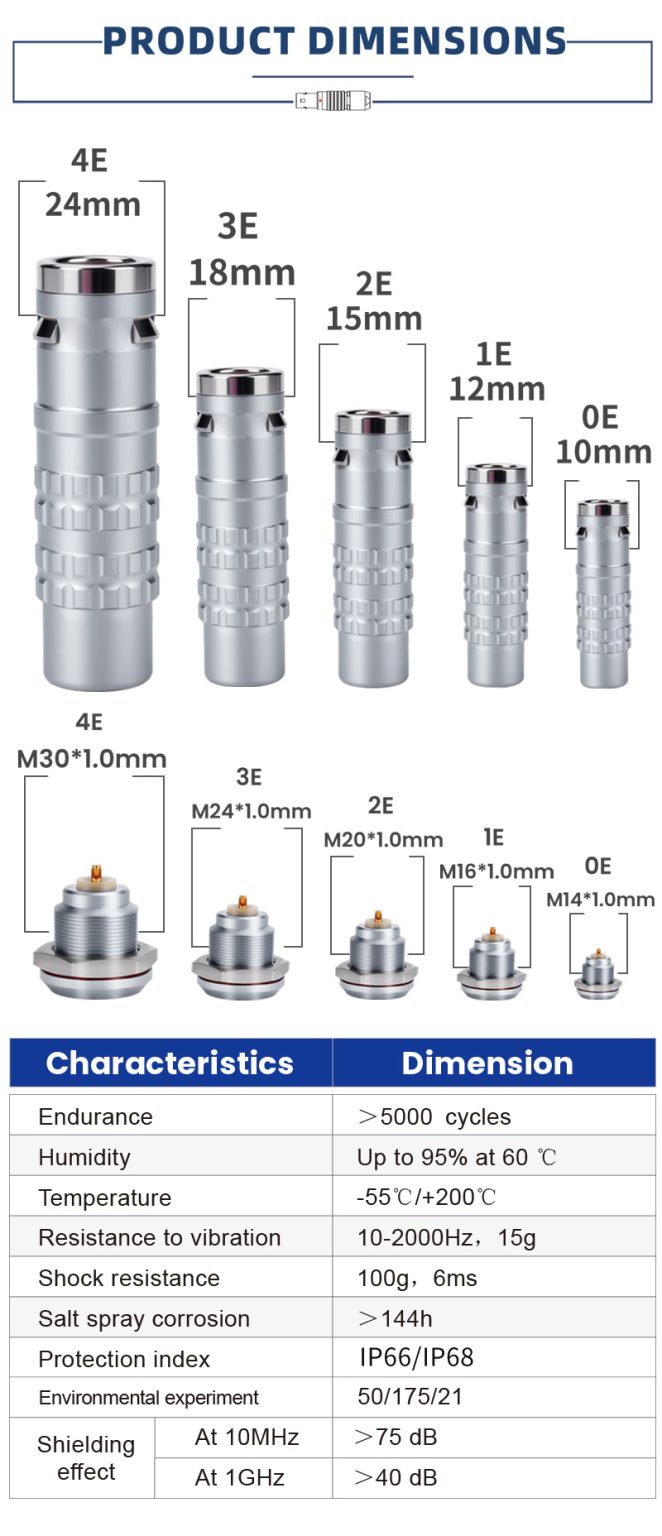

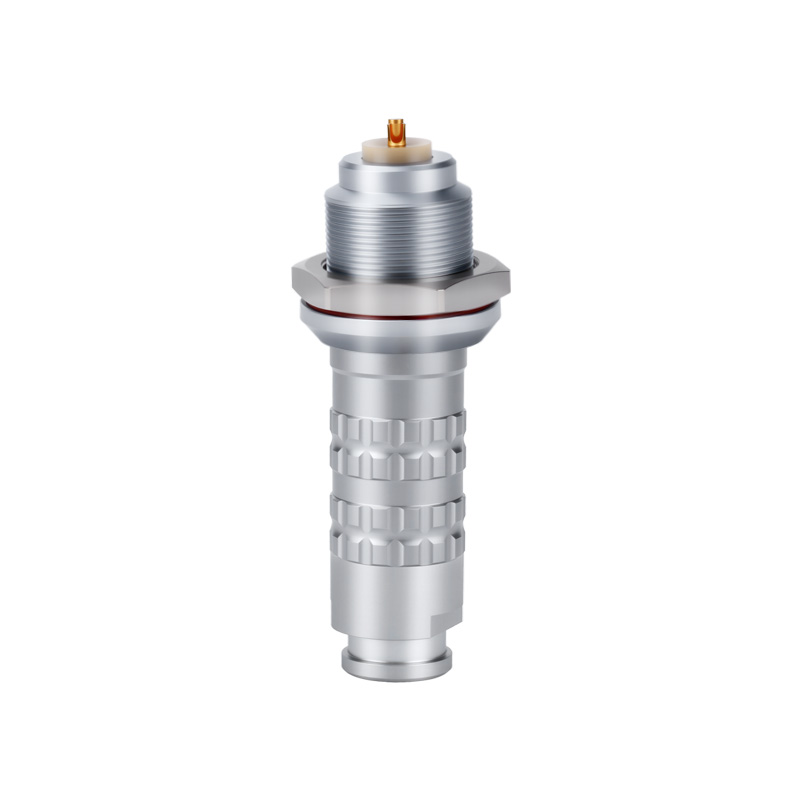

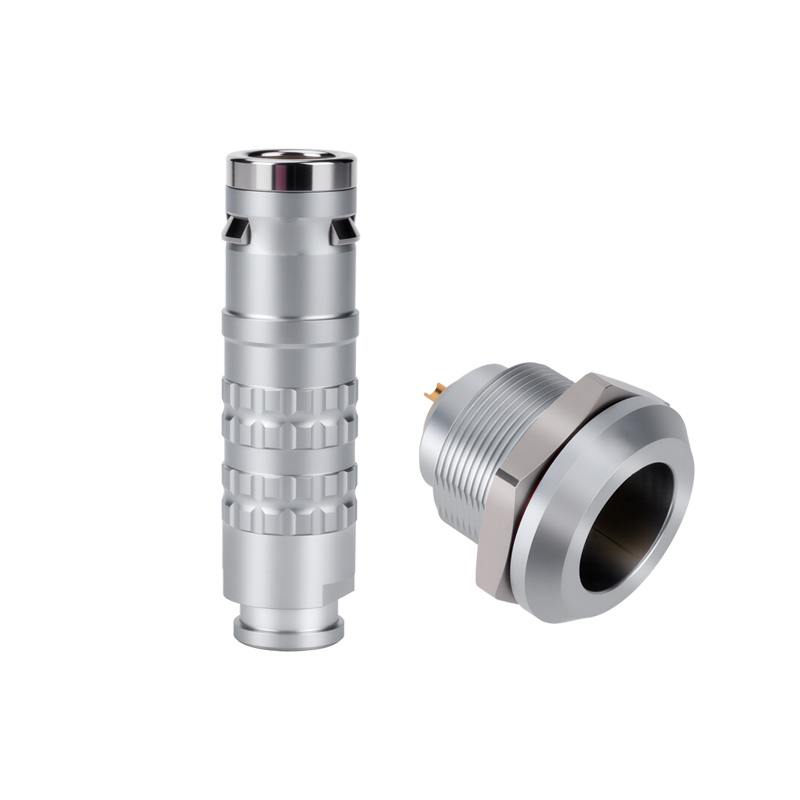

Обычный Push-Pull-разъём серии E (например, модель 1E или 2E) требует одного чёткого движения: нажать — защёлкнуть. Но при высоких нагрузках на изгиб или в условиях частых циклов подключения/отключения контактные пары начинают «плавать». В одном из тестов на вибрационном стенде мы зафиксировали микросмещение 0,18 мм после 5000 циклов — достаточно для роста переходного сопротивления на 37 %. Двухтактный привод решает это кардинально: первый такт — предварительное выравнивание контактов и сжатие уплотнительного кольца; второй — финальная фиксация с усилием 8–12 Н. Это не «два щелчка», а два контролируемых этапа герметизации и электрического замыкания.

Мы проверили это на трёх типах нагрузок: термоциклирование (150 циклов от –40 °C до +105 °C), ударная вибрация (15 g, 20–2000 Гц) и влажностный стресс (95 % RH, 168 ч). Результат: стабильное сопротивление изоляции >500 МОм, отсутствие конденсата под крышкой, полное сохранение силы зацепления. Ключевой момент — пружинный механизм двухтактного привода выполнен из бериллиевой бронзы с покрытием NiAu 2,5 мкм. Он не устаёт. Не растягивается. Не теряет упругости.

Где это работает — и где не стоит пробовать

Двухтактный привод оправдан не везде. Его преимущества раскрываются в трёх сценариях:

• Мобильная медицинская техника: эндоскопические системы, портативные ЭКГ-мониторы, где разъём подвергается ежедневному многократному подключению и механическим ударам при транспортировке;

• Промышленные роботы с динамическими кабельными трассами: здесь критична не только герметичность, но и устойчивость к изгибу в точке входа — двухтактный механизм снижает крутящий момент на контактную группу на 62 %;

• Системы военного назначения класса MIL-DTL-38999: особенно при эксплуатации в пыльных, песчаных или солёных средах, где первичное уплотнение должно быть гарантировано до начала основного замыкания.

Но если ваш проект — стационарный серверный шкаф с редким обслуживанием, двухтактный привод добавит лишнюю стоимость без реальной пользы. Здесь лучше выбрать классический вариант серии E с усиленной резьбой.

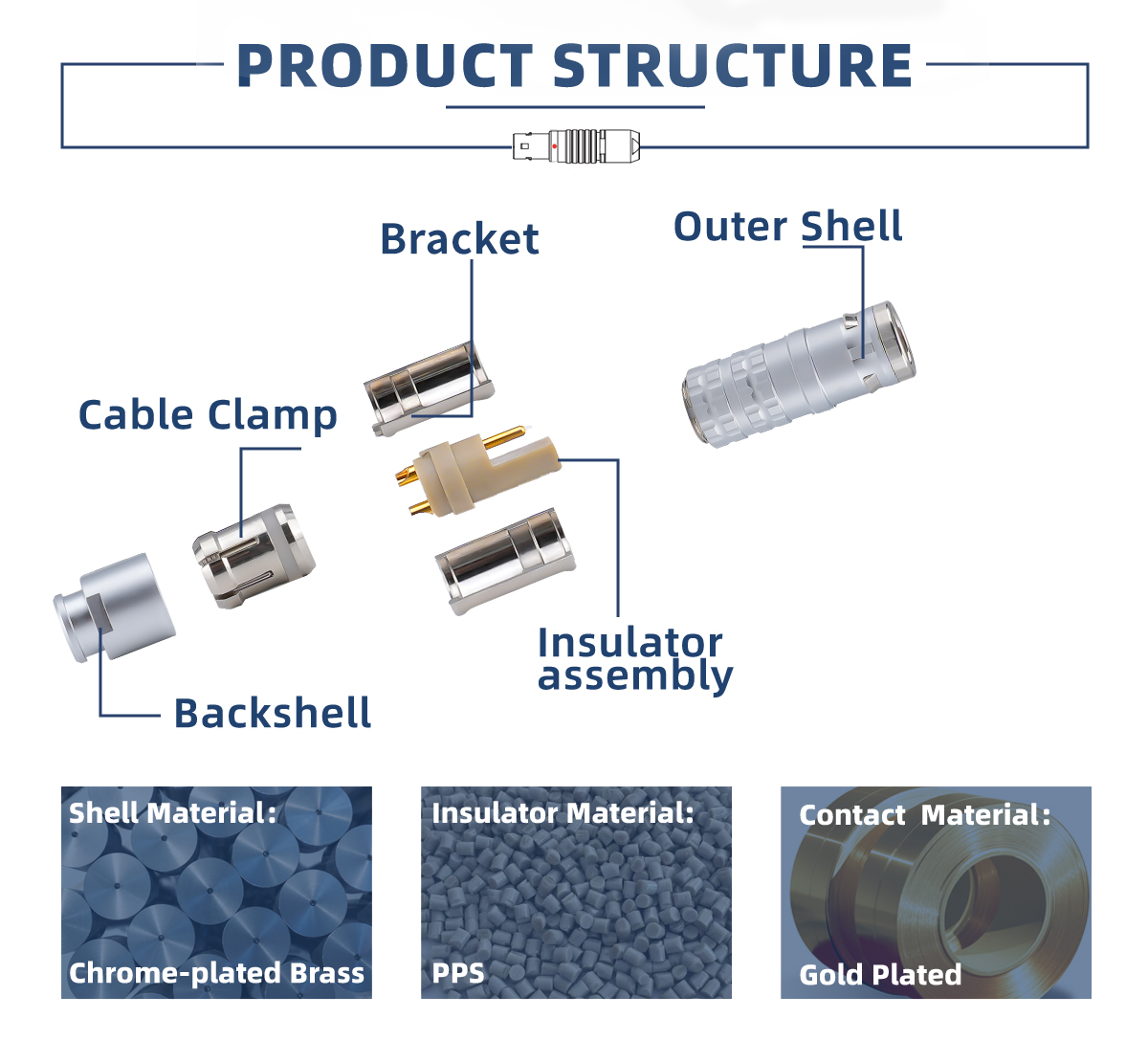

Что скрывается под корпусом — и почему это влияет на срок службы

Мы часто слышим: «А зачем позолоченные контакты, если и серебряные работают?». Ответ — в коррозионной стойкости при длительном хранении и в условиях повышенной влажности. В наших испытаниях образцы с покрытием 0K (золото 0,2 мкм) показали сопротивление перехода <5 мОм после 10 лет хранения в климатической камере. Образцы с 2K (0,8 мкм) — <2 мОм. А вот контактные пары без золочения начали окисляться уже через 18 месяцев.

Ещё один нюанс — гибридные исполнения серии E. Например, модель 2E-HYB с 8 сигнальными контактами + 1 коаксиальным каналом 50 Ом + 1 питанием до 6 А. Здесь двухтактный привод играет двойную роль: он сначала выравнивает все три типа контактов по высоте, затем обеспечивает одновременное замыкание с точностью ±0,03 мм. Без этого — риск «подгорания» питания при неполном входе коаксиального штыря.

Как выбрать конкретную модель — практическая проверка

Перед заказом серии E с двухтактным приводом задайте себе три вопроса:

• Какова частота циклов подключения в сутки? Если >10 — двухтактный привод обязателен. Если <3 — возможен упрощённый вариант.

• Требуется ли совместимость с существующими разъёмами типа Amc A1 или TNC? Да — выбирайте модификации EHG или ENG с адаптированными габаритами и шагом резьбы.

• Нужна ли документация для сертификации в РФ или ЕАЭС? Да — у нас есть полный комплект: протоколы IP67/IP68, отчёты по ЭМС, декларации соответствия ТР ТС 020/004, а также технические условия по ГОСТ Р 50092.

Серия E с двухтактным приводом — это не «ещё один разъём». Это решение, которое экономит время на сервисе, исключает отказы в полевых условиях и повышает доверие заказчика к вашей системе. Мы не продаём соединители. Мы проектируем точки надёжности — там, где они критичны.
