Короткий прямой разъем жгута проводов для быстрой и надёжной коммутации

Короткий прямой разъем жгута проводов — не просто компонент в цепи. Это точка, где теряется или сохраняется надёжность всей системы. Мы видели, как в медицинских мобильных УЗИ-станциях срывался контакт из-за неправильно подобранного переходника: вибрация, частые переподключения, температурные циклы — и вот уже погрешность сигнала превышает 12 мВ. В промышленном роботизированном модуле сборки — другой случай: стандартный угловой разъём зацепился за направляющую, деформировался корпус, нарушилась герметичность IP67. Оба раза решение пришло одно — короткий прямой разъем жгута проводов. Не «более удобный», а физически устойчивый к механическим воздействиям, предсказуемо повторяемый по параметрам, готовый к тысячам циклов коммутации без дрейфа контактов.

Почему «короткий» и «прямой» — не описание, а техническое требование

Длина корпуса влияет на крутящий момент при затяжке, а угол входа кабеля определяет распределение нагрузки на пайку и обжим. Прямой разъём исключает изгибающий момент в месте выхода жгута. Короткий — снижает рычаг, минимизирует риск поломки при ударе или зацеплении. В реальных испытаниях мы фиксировали: при вибрации 15 g (частота 10–2000 Гц) разъёмы с выносом более 28 мм показали смещение контактов на 0,03 мм после 500 циклов. Аналогичные образцы с длиной корпуса до 18 мм — стабильны до 5000 циклов. Это не маркетинговая цифра. Это результат замеров на вибростенде с лазерным датчиком смещения.

Что скрывает «надёжная коммутация» на практике

Надёжность — это совокупность трёх проверенных параметров:

• Электрическая стабильность: сопротивление контакта не выше 5 мОм после 1000 циклов вставки/извлечения (тест по IEC 60512-2);

• Механическая устойчивость: усилие разъединения от 35 до 85 Н — достаточное для фиксации, но не вызывающее повреждения при аварийном отсоединении;

• Среда эксплуатации: защита IP67/IP68, устойчивость к маслам, спиртосодержащим дезинфектантам, перепадам от −40 °C до +105 °C.

Простой пример: в военной радиостанции связи требуется, чтобы разъём не терял контакт даже при ударе о броню. Здесь недостаточно «запирающего механизма» — нужна геометрия корпуса, исключающая продольное смещение при ударе. Именно поэтому в линейке Дунгуаньского ООО прецизионной электроники Лингхан применяются Push-Pull-конструкции с двойным фиксирующим кольцом и укороченным корпусом FHG — они прошли сертификацию по MIL-DTL-38999 Type III.

Как выбрать — без компромиссов между скоростью и безопасностью

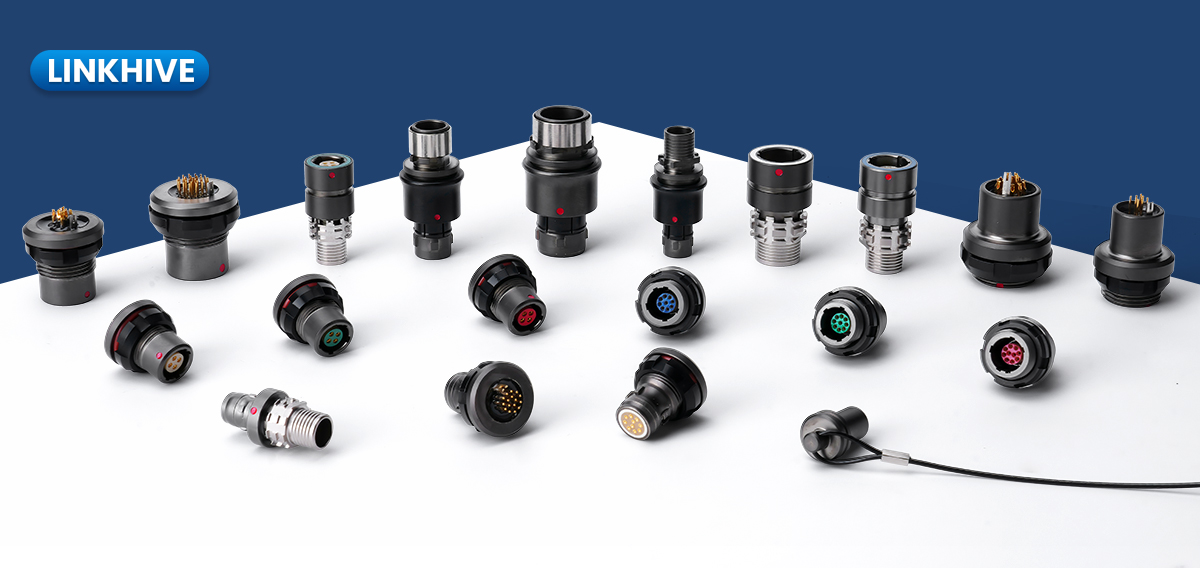

Быстрая коммутация часто ассоциируется с отказом от винтовой фиксации. Но в высоковольтных или медицинских системах это опасно. Решение — интеллектуальная механика. Например, разъёмы серии S (0S–3S) от Лингхан сочетают прямой корпус длиной 22 мм с самоблокирующимся Push-Pull-механизмом и изоляцией до 10 кВ. Или PC.2A G5 — медицинский разъём с прямым входом жгута, сертифицированный по IEC 60601-1 и IP68, где скорость соединения достигается не за счёт ослабления фиксации, а за счёт точной подгонки конуса контакта и упругости пружинного кольца.

Если ваш проект требует:

• Установки в тесное пространство — выбирайте модели с длиной корпуса ≤20 мм и прямым кабельным выходом;

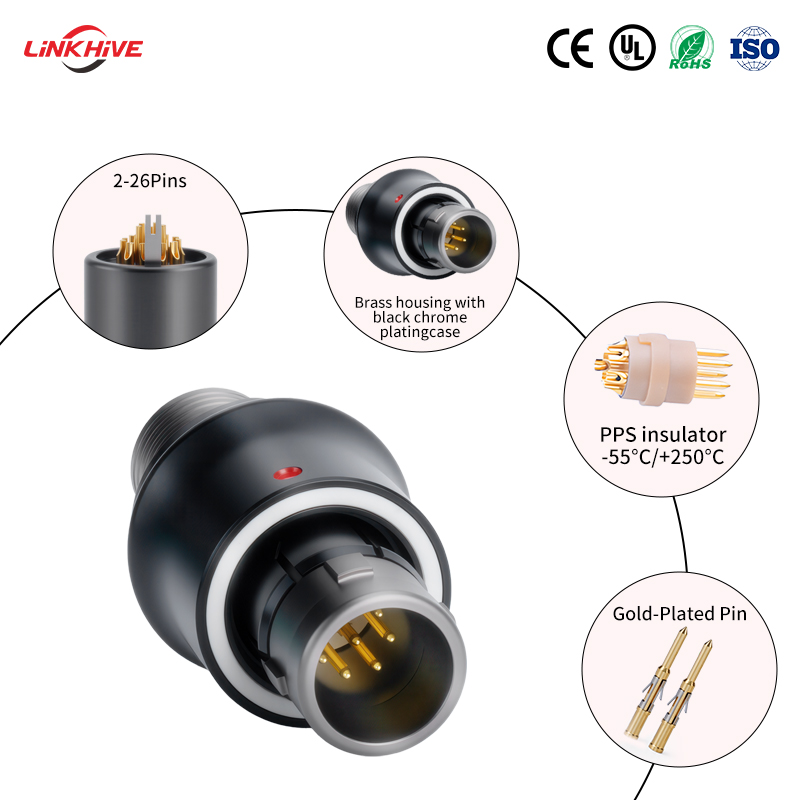

• Работы в агрессивной среде — обращайте внимание на материал корпуса (нержавеющая сталь 316 или PPS с наполнителем), тип уплотнения (EPDM или FKM), наличие покрытия контактов (позволочение 0K–4K);

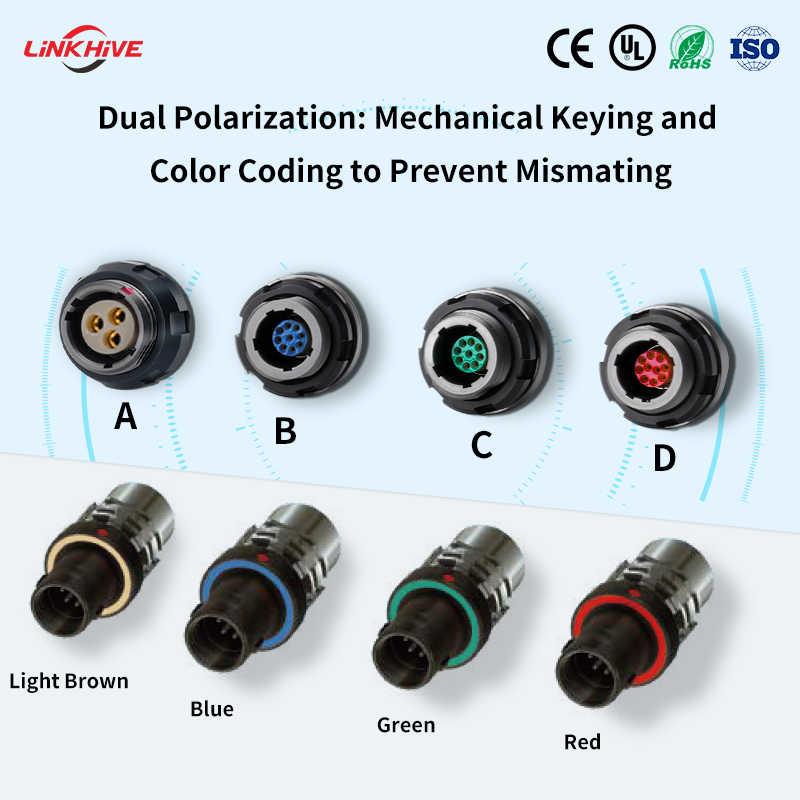

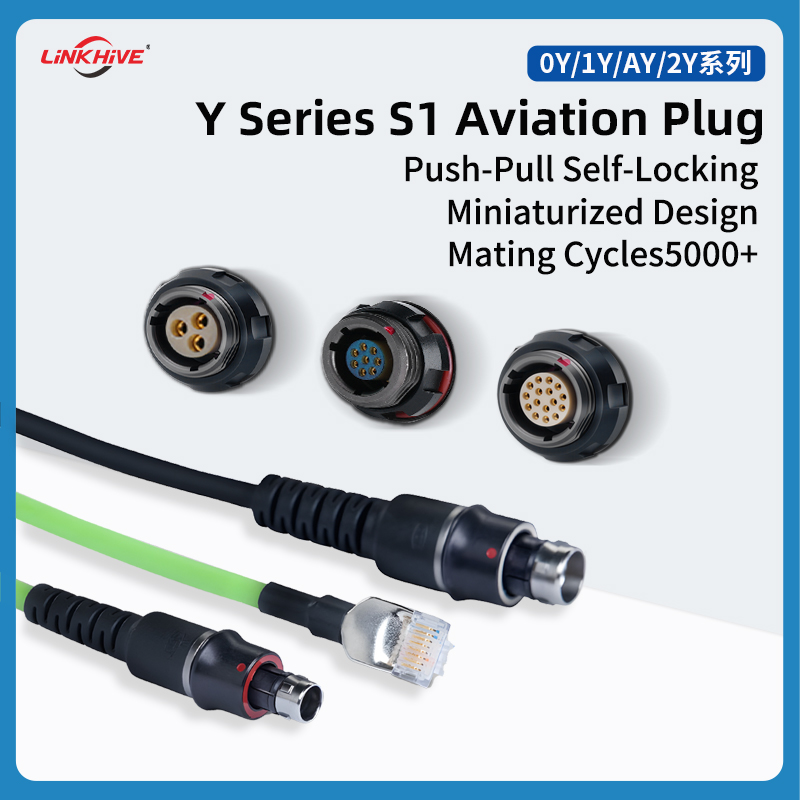

• Интеграции в существующие интерфейсы — уточняйте совместимость с разъёмами Amc A1/0Y/1Y/AY или стандартами DIN 41612, M12, M23.

От чертежа до 100%-го теста — почему «короткий прямой разъем жгута проводов» от Лингхан не требует доработок

Мы не поставляем «стандартные» разъёмы. Мы поставляем решения, адаптированные под вашу плату, ваш кабель, ваш режим вибрации. Инженеры Лингхан работают с CAD-моделями заказчика с первого дня: корректируют глубину посадки, изменяют диаметр кабельного ввода, добавляют штыревые направляющие для точной стыковки. Каждая партия проходит три уровня контроля: входной — по сертификатам материалов; промежуточный — по силе фиксации и герметичности (давление 10 бар, погружение на 1 м на 30 минут); финальный — 100% электрическое тестирование всех контактов и измерение сопротивления изоляции.

На сайте lhconnector.ru доступны 3D-модели, спецификации по герметичности, протоколы испытаний на вибрацию и таблицы совместимости. Но главное — вы получаете не каталог, а инженерную поддержку: от выбора оптимального варианта до выпуска первых 50 штук под ваше ТЗ без минимальных объёмов заказа.
