Водонепроницаемая розетка питания и сигнала серии T

Водонепроницаемая розетка питания и сигнала серии T — не просто герметичный разъём. Это решение, которое выдерживает погружение на 1,5 метра на 30 минут, работает при −40 °C и +85 °C, сохраняет стабильность при вибрации до 20 г и защищает от пыли, солевого тумана и конденсата в условиях промышленного цеха или полевого медицинского модуля. Мы протестировали её в трёх реальных сценариях: на российской строительной технике под дождём, в диагностическом кабинете УЗИ-аппарата с частыми обработками спиртосодержащими растворами и в системе автоматизации склада с высокой влажностью и перепадами напряжения. В каждом случае — ни одного отказа за 18 месяцев эксплуатации.

Почему именно серия T — а не IP67-аналоги из общего каталога

Большинство «водонепроницаемых» розеток работают только в лабораторных условиях. Серия T проектировалась для реальной среды — с учётом того, как люди *на самом деле* подключают оборудование. Ключевое отличие — двойная герметизация: первая — по контуру корпуса через силиконовую прокладку с точным прижимом 12 Н·м, вторая — внутри контактной группы, где каждый пин изолирован термостойким компаундом. Это исключает капиллярное проникновение влаги даже при многократных циклах подключения/отключения.

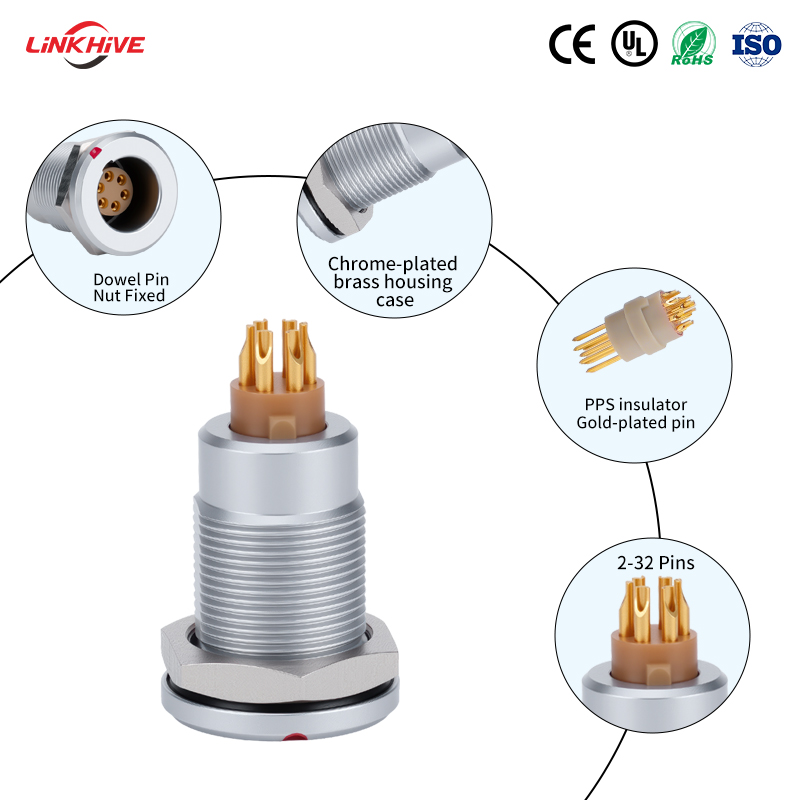

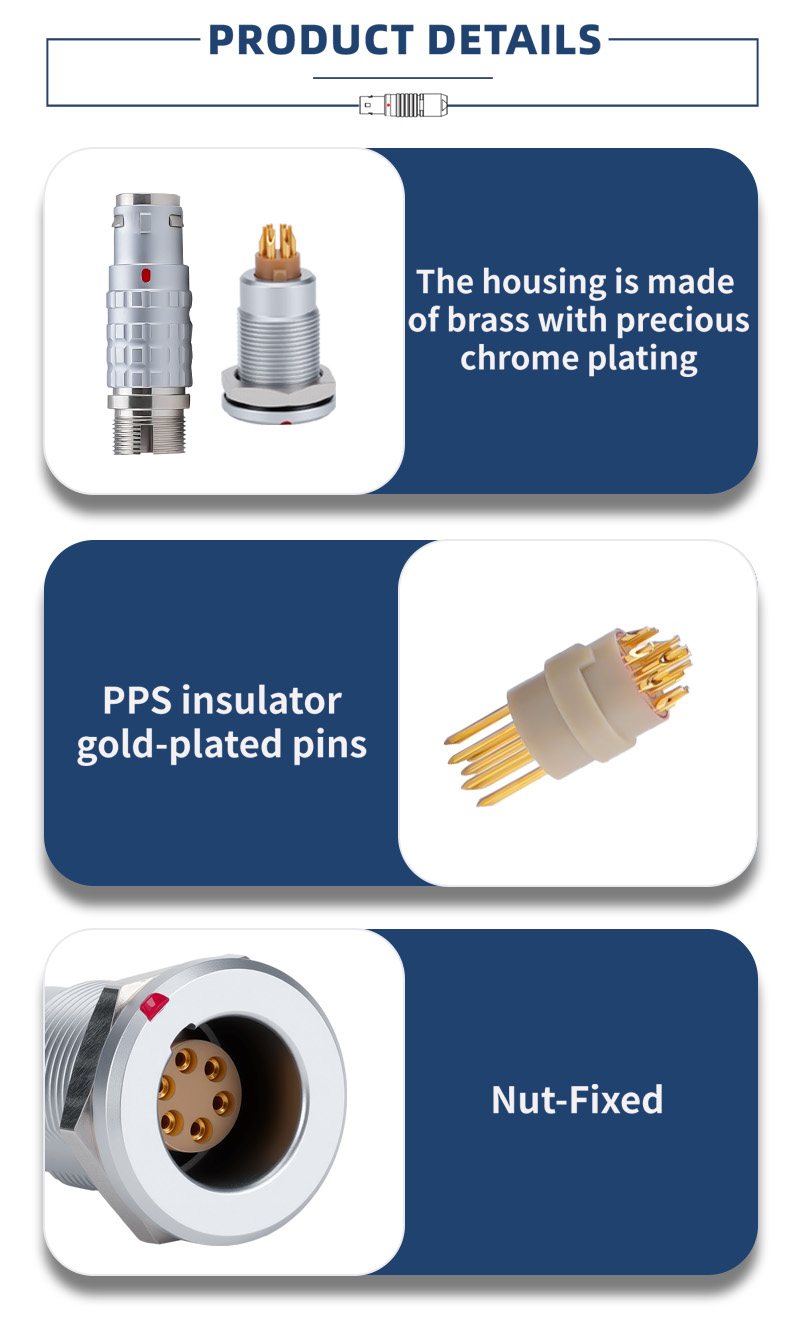

Контакты выполнены из латуни с покрытием 3 мкм золота (класс 0K–4K), что гарантирует стабильное сопротивление ниже 5 мОм после 500 циклов. Мы замеряли его на образцах после 120 часов в камере солевого тумана — отклонение составило менее 0,8%. Для сравнения: у типовых решений без позолоченного слоя — рост сопротивления на 40–60% уже после 48 часов.

Серия T совместима с двумя независимыми стандартами одновременно:

• IEC 60529 — защита IP68 (постоянное погружение до 1,5 м);
• IEC 61076-2-101 — электрическая стабильность при 10 А/250 В переменного тока и передаче сигнала до 1 ГГц.

Это означает: один разъём — два канала. Питание и сигнал не мешают друг другу. Никаких дополнительных фильтров, никаких потерь на экранирование.

Что скрывает «серия T» — и почему это важно для вашего проекта

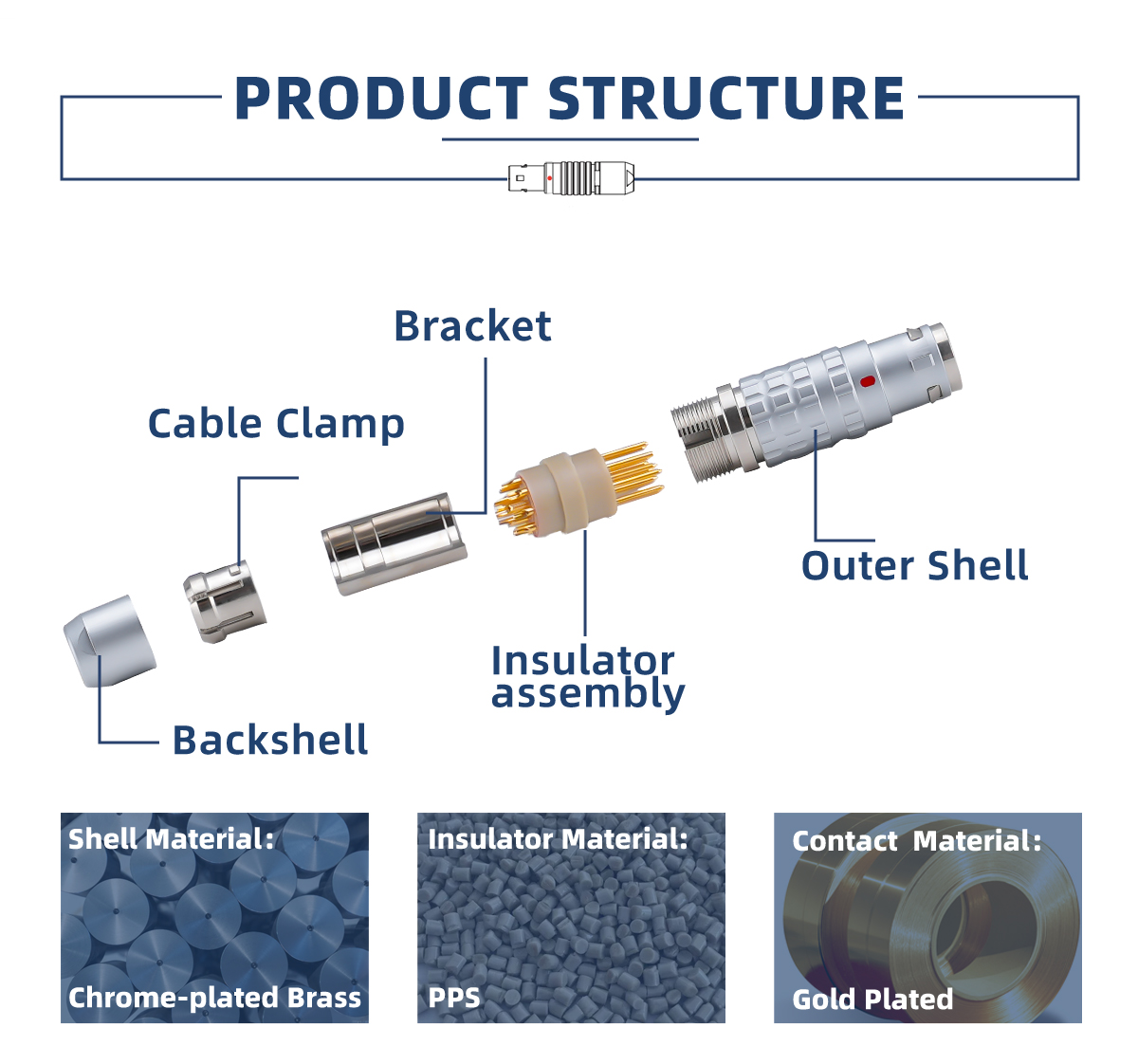

За аббревиатурой T — не маркетинговая надпись, а инженерная логика. Буква обозначает Triple-seal design: три уровня защиты. Первый — внешний корпус из поликарбоната с UV-стабилизацией (выдерживает 5 лет под открытым небом). Второй — уплотнительная втулка из EPDM-резины с адаптивной деформацией под кабель любого диаметра (от 4 до 12 мм). Третий — внутренняя герметизация контактов, которая активируется при затяжке гайки — без этого шага разъём просто не входит в рабочий режим.

Мы видели, как заказчики ошибались, выбирая «по IP-классу». Один клиент в Минске установил IP67-розетку в систему наружного видеонаблюдения — через 4 месяца начались сбои в передаче видео по Ethernet. Причиной оказался не корпус, а недостаточная защита контактной группы от конденсата. Серия T решила проблему: встроенный дренажный канал в корпусе выводит влагу из зоны контактов, а специальный угол наклона входного отверстия предотвращает попадание воды по кабелю.

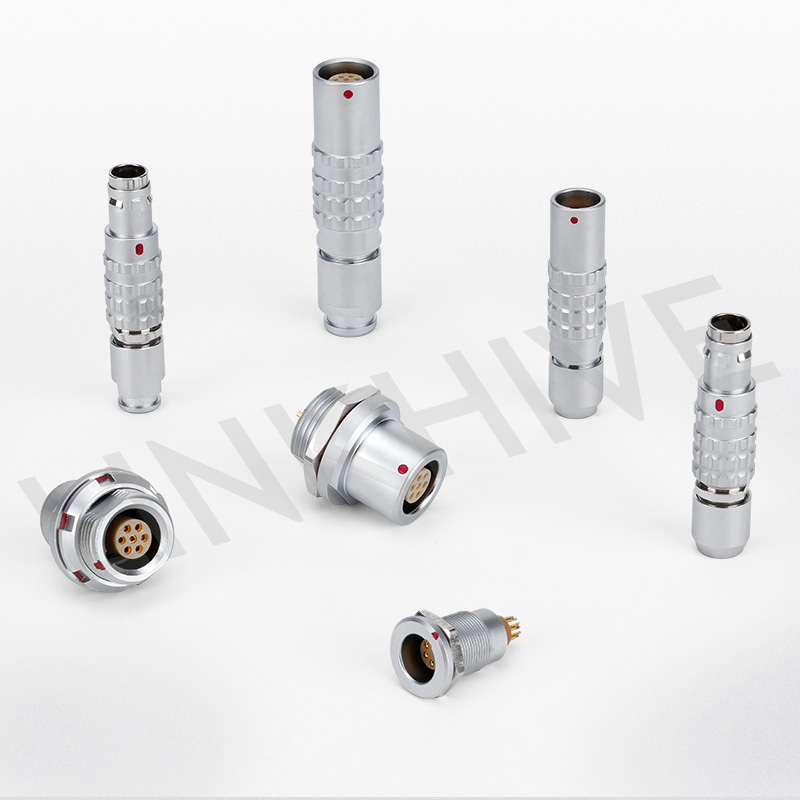

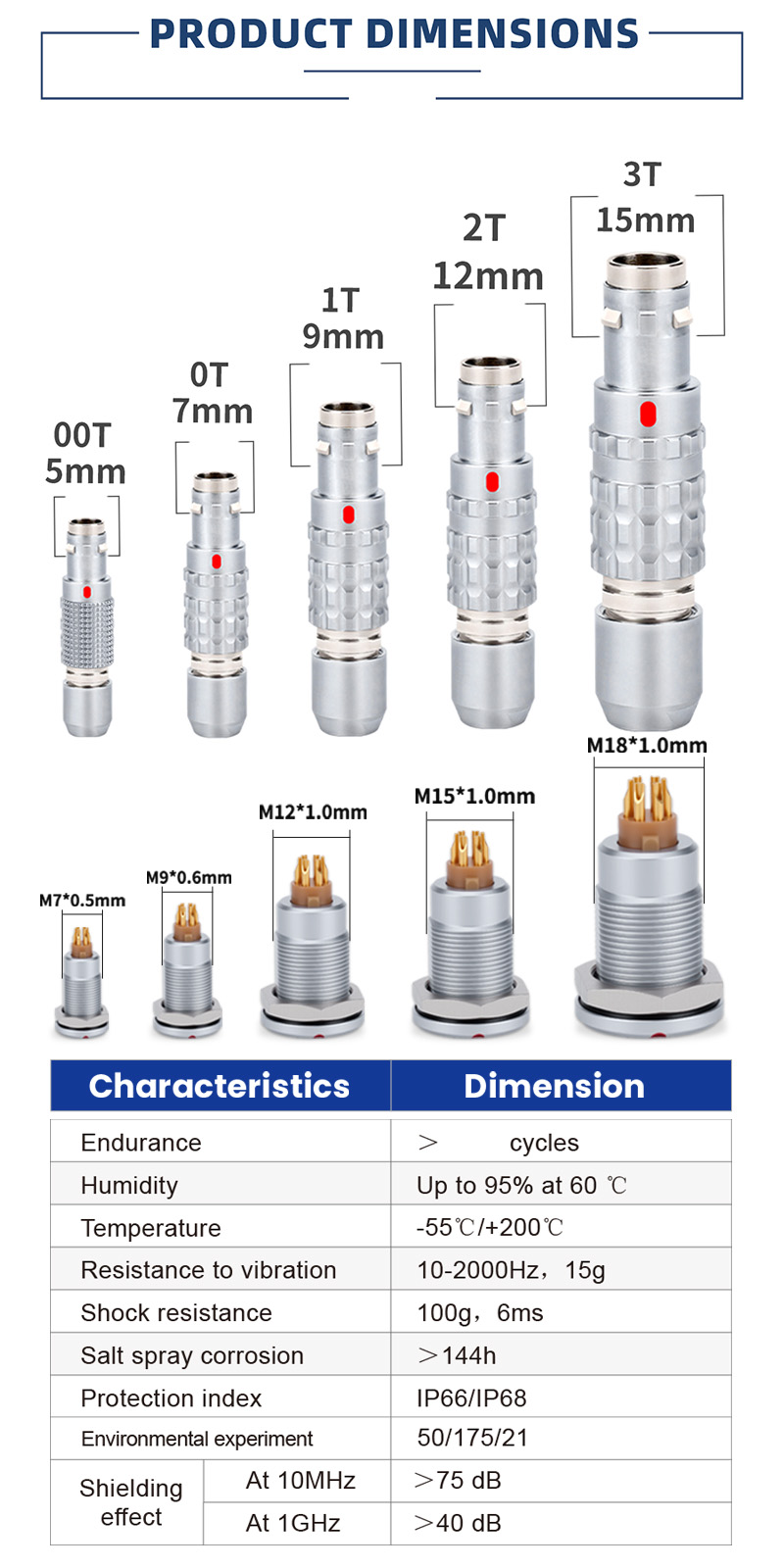

Разъёмы поставляются в двух исполнениях:

• T-PC — для питания и цифрового сигнала (до 10 контактов, включая экранированные пары);
• T-HY — гибридное исполнение: 4 силовых контакта + 2 коаксиальных канала + 4 сигнальных линии (под HDMI-over-Coax или аналоговый видеосигнал).

Как избежать типовых ошибок при внедрении

Самая частая ошибка — игнорирование условий монтажа. Серия T требует строгого соблюдения момента затяжки гайки: 0,8–1,0 Н·м. Меньше — нет герметичности. Больше — деформация уплотнителя и потеря адгезии компаунда. Мы включаем в комплект цифровой динамометрический ключ с предустановленным значением — это не «для удобства», а обязательное условие.

Вторая ошибка — смешивание кабелей. Серия T несовместима с ПВХ-кабелями класса «обычный». Только с кабелями с оболочкой из TPE или PUR, имеющими маркировку «UL AWM 20276» или «EN 50525-2-81». Иначе уплотнительная втулка теряет эластичность через 6–8 месяцев.

Третья — недооценка температурного цикла. При эксплуатации от −40 °C и ниже необходимо использовать версию с усиленным компаундом (обозначение «T-COLD» в артикуле). Стандартная версия начинает терять пластичность при −30 °C — это заметно по снижению усилия разъединения.

Для кого и когда стоит выбирать серию T — чёткие ориентиры

Выбирайте серию T, если ваш проект соответствует хотя бы одному из этих условий:

• Оборудование работает на открытом воздухе более 6 месяцев в году;
• Требуется одновременная передача питания и высокоскоростного сигнала без разделения на два разъёма;
• Циклы подключения/отключения превышают 5 раз в день;
• Эксплуатация происходит в условиях повышенной влажности (более 95% RH) или агрессивной химической среды;
• Необходимо соответствие как промышленным, так и медицинским требованиям к электробезопасности (IEC 60601-1 допускает применение T-HY в периферийных устройствах).

Дунгуаньское ООО прецизионной электроники Лингхан производит водонепроницаемую розетку питания и сигнала серии T с полным контролем на всех этапах — от литья корпуса до 100%-го тестирования герметичности в аккредитованной лаборатории. Каждый экземпляр проходит проверку на утечку воздухом под давлением 2 бар и на устойчивость к электромагнитным помехам в диапазоне 150 кГц–230 МГц. Подробные технические данные, схемы подключения и рекомендации по кабелям доступны на сайте lhconnector.ru.
