Круглые разъемы Push-Pull: почему они стали стандартом для критически важных соединений?
2025-12-02
В постоянно развивающемся мире электроники и точной механики надежность каждого соединения является ключевым фактором успеха конечного продукта. Круглые разъемы с системой Push-Pull и самоблокировкой представляют собой эволюционный скачок в технологиях подключения. Их гениальная механика — соединение достигается простым нажатием и фиксацией без поворота — обеспечивает не только высокую скорость коммутации, но и исключительную защиту от вибрационных отсоединений и человеческой ошибки. Герметичные исполнения, стойкость к агрессивным средам и компактность обусловили их повсеместное применение в медицинской диагностике, хирургическом оборудовании, промышленной робототехнике, аэрокосмической и телекоммуникационной отраслях, где цена отказа предельно высока.
Технологическая цепочка: от катушки с проводом до готового жгута
Создание надежного жгута на основе разъема Push-Pull — это строго регламентированный, многоступенчатый процесс, где контроль качества встроен в каждую операцию.
-
Инженерная подготовка и планирование. Процесс начинается не на производственной линии, а в САПР. На основе технического задания инженеры разрабатывают схему распиновки, 3D-модель жгута и детальные чертежи, которые программно загружаются в автоматизированное оборудование.
-
Автоматизированная подготовка проводников. Рулон провода подается на высокоточный автоматический станок для резки, зачистки и скрутки. Машина, управляемая цифровой программой, отмеряет отрезки с точностью до миллиметра, аккуратно снимает изоляцию заданной длины и, при необходимости, скручивает многожильные проводники для подготовки к обжиму.
-
Прецизионный обжим контактов. Это критически важная операция. Сервоуправляемый обжимной пресс с установленным специализированным инструментом (applicator) для конкретного типа контакта выполняет обжим. Машина контролирует и записывает кривую усилия обжима для каждого контакта, обеспечивая соответствие стандартам (например, IWIS/ISO). Все данные архивируются для полной прослеживаемости.
-
Проверка и сборка разъема. Обжатые провода вставляются в изолирующую вставку (housing insert) корпуса разъема. Для сложных многоконтактных разъемов используются полуавтоматические оптические стенды, которые с помощью камеры подсвечивают правильное посадочное место для каждого контакта, исключая ошибки монтажа.
-
Финальная сборка, герметизация и 100% тестирование. Корпус разъема собирается, при необходимости наносится герметизирующее кольцо. Готовый жгут проходит через комплексный автоматический тестовый стенд. Тест включает проверку на обрыв/короткое замыкание, правильность распиновки (Hi-Pot-тест), сопротивление изоляции и диэлектрическую прочность. Только после прохождения всех проверок изделие маркируется и допускается к отгрузке.

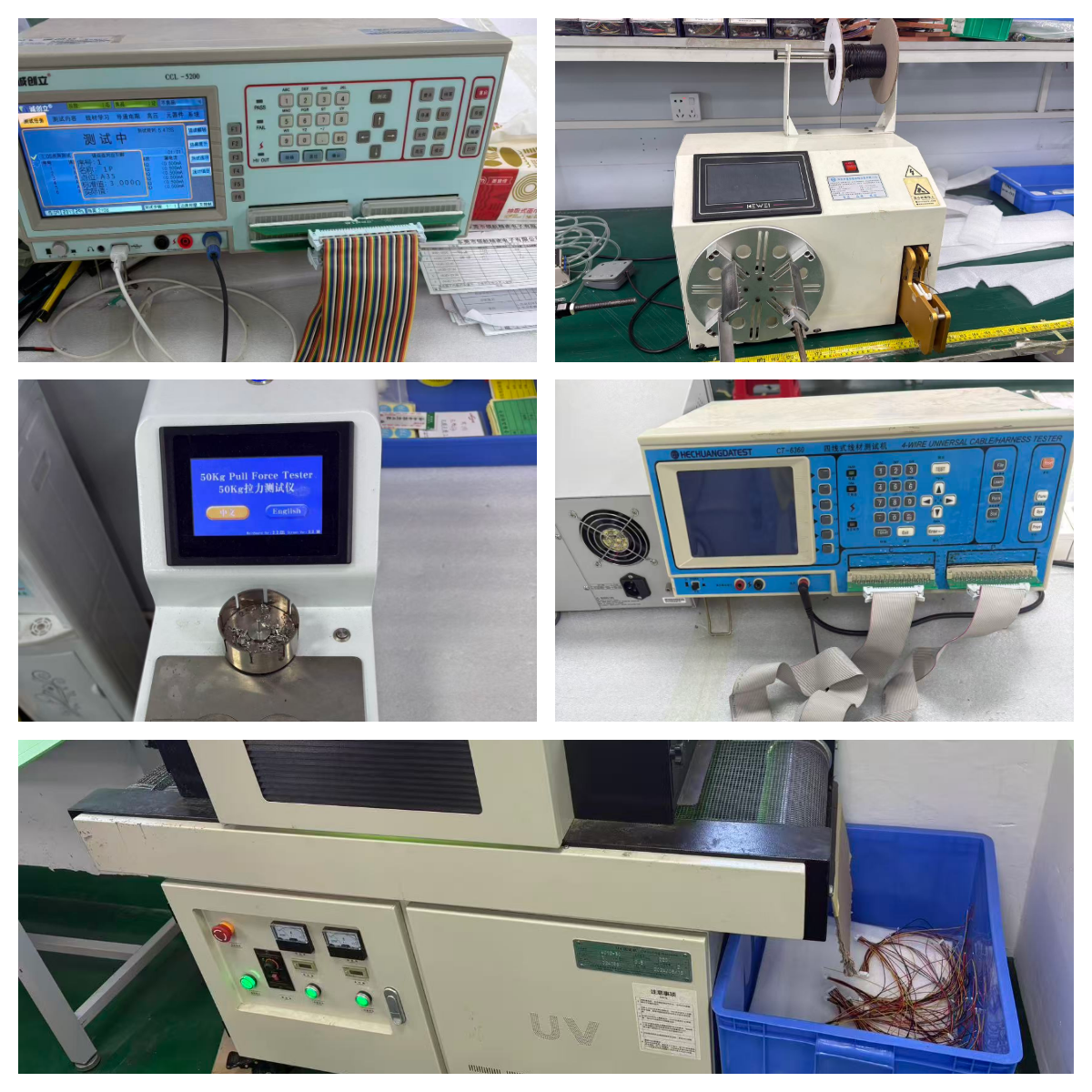

Нервы производства: как оборудование формирует качество
В современном производстве жгутов оборудование — это не вспомогательный инструмент, а центральная нервная система, обеспечивающая конкурентоспособность.
-
Гарантия повторяемости и точности. В отличие от ручного труда, автоматические станки исключают вариативность. Каждый отрезок провода, каждый обжим абсолютно идентичны, что является основой массового качества.
-
Цифровая прослеживаемость и контроль. Современные сервообжимные прессы и тестовые системы генерируют цифровой лог по каждой операции. Это позволяет не только мгновенно выявлять аномалии, но и предоставляет заказчику неопровержимое доказательство соответствия каждого изделия спецификации, что крайне важно для аэрокосмической и медицинской отраслей.
-
Фундамент для эффективности и масштабируемости. Автоматизация резки, зачистки и тестирования радикально увеличивает скорость производства и снижает себестоимость, позволяя гибко масштабировать выпуск — от прототипов до крупных серий, сохраняя при этом единый стандарт качества.
Linkhive: 15-летняя экспертиза, воплощенная в каждом соединении
Опираясь на 15 лет целенаправленной работы, компания Linkhive превратила глубокую специализацию в своем преимущество. Мы не просто собираем жгуты — мы владеем полным циклом: от проектирования и изготовления пресс-форм для литья корпусов разъемов Push-Pull до финального тестирования сложных кабельных систем. Наш опыт позволяет нам предвидеть вызовы на этапе проектирования, подбирать оптимальные материалы и производственные методики, предлагая клиентам не просто компонент, а полностью готовое, проверенное и гарантированно надежное решение. Каждый разъем, произведенный Linkhive, — это концентрация знаний и ответственного подхода, обеспечивающего бесперебойную работу самых требовательных систем наших клиентов по всему миру.
