Действительно ли влагозащищённые разъёмы с push-pull самозапирающимся механизмом серии K (TGG) не пропускают воду? Профессиональный разбор их защитных свойств и ошибок при использовании
2026-04-04
В современной промышленности, в устройствах для наружного применения и медицинском оборудовании влагозащищённые разъёмы с механизмом push-pull стали основным выбором для высоконадёжных соединений. Разъёмы серии K, тип TGG, благодаря компактной конструкции, быстрому подключению/отключению и отличной влагозащите,широко применяются в контрольно-измерительной аппаратуре, медицинской электронике, оборудовании для вещания и связи, а также в уличных устройствах.Тем не менее, многие инженеры в процессе эксплуатации сталкиваются с вопросом:
«Разве разъём TGG серии K не является влагозащищённым? Почему в определённых условиях всё равно возникает нестабильность сигнала или внутреннее увлажнение?»
Это подводит к более фундаментальному вопросу:
Действительно ли влагозащищённые разъёмы с push-pull механизмом серии K, тип TGG, полностью не пропускают воду?
Если да, то каков предел их влагозащиты?
Если нет, то чем вызваны явления увлажнения?
В этой статье с точки зрения материаловедения, конструкции уплотнений, условий эксплуатации и механизмов обслуживания мы разберём, почему «разъёмы TGG серии K не являются абсолютно водонепроницаемыми», какие факторы могут привести к снижению их защитных свойств, а также как правильно выбрать и обслуживать разъём для обеспечения долговременной надёжности соединения.
Почему разъёмы TGG серии K считаются обладающими отличной влагозащитой?
Чтобы ответить на ключевой вопрос «подвержены ли разъёмы TGG серии K попаданию воды?», необходимо сначала понять принцип их влагозащитной конструкции.

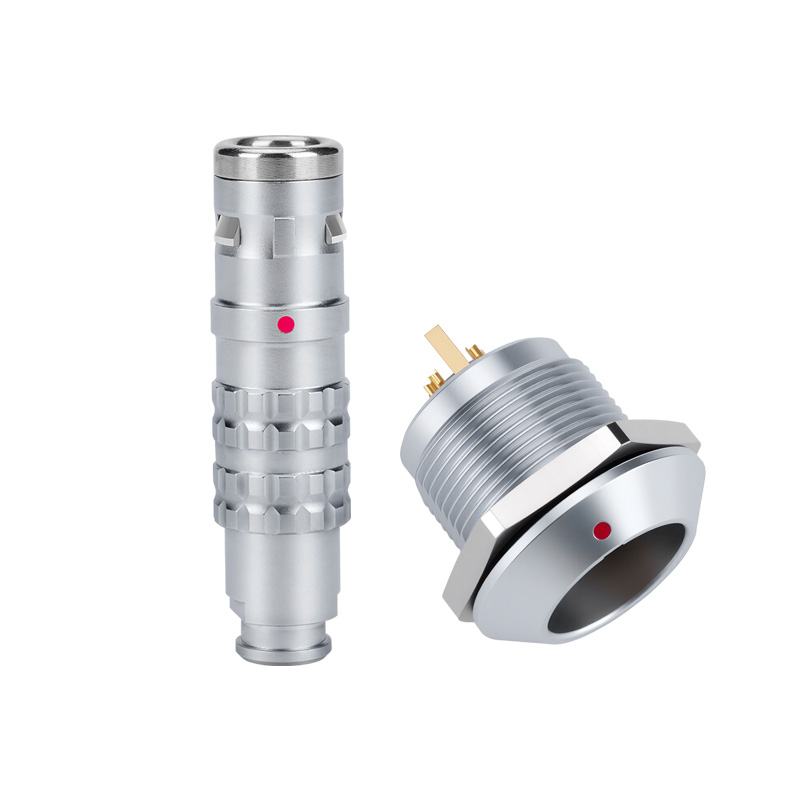

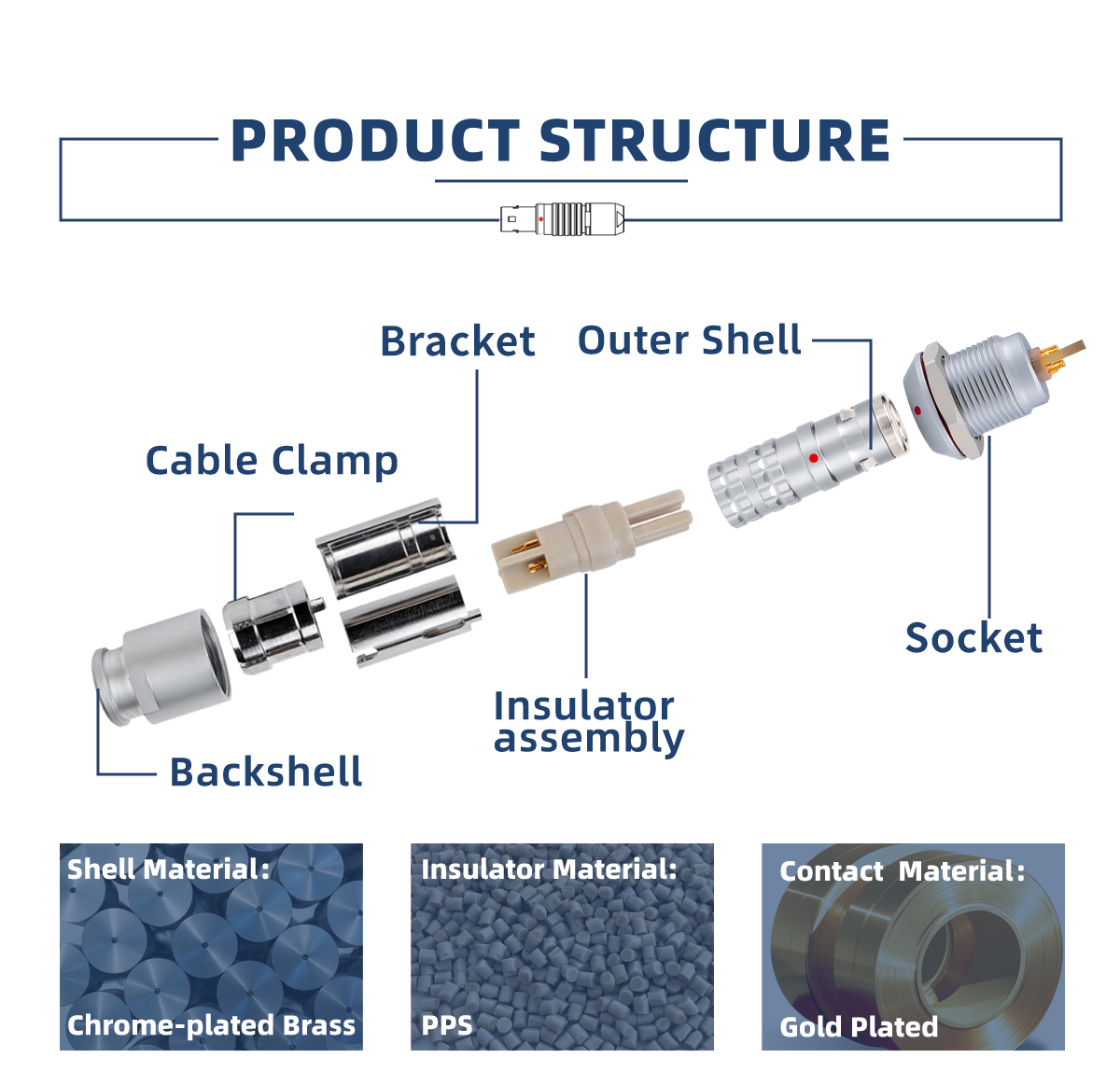

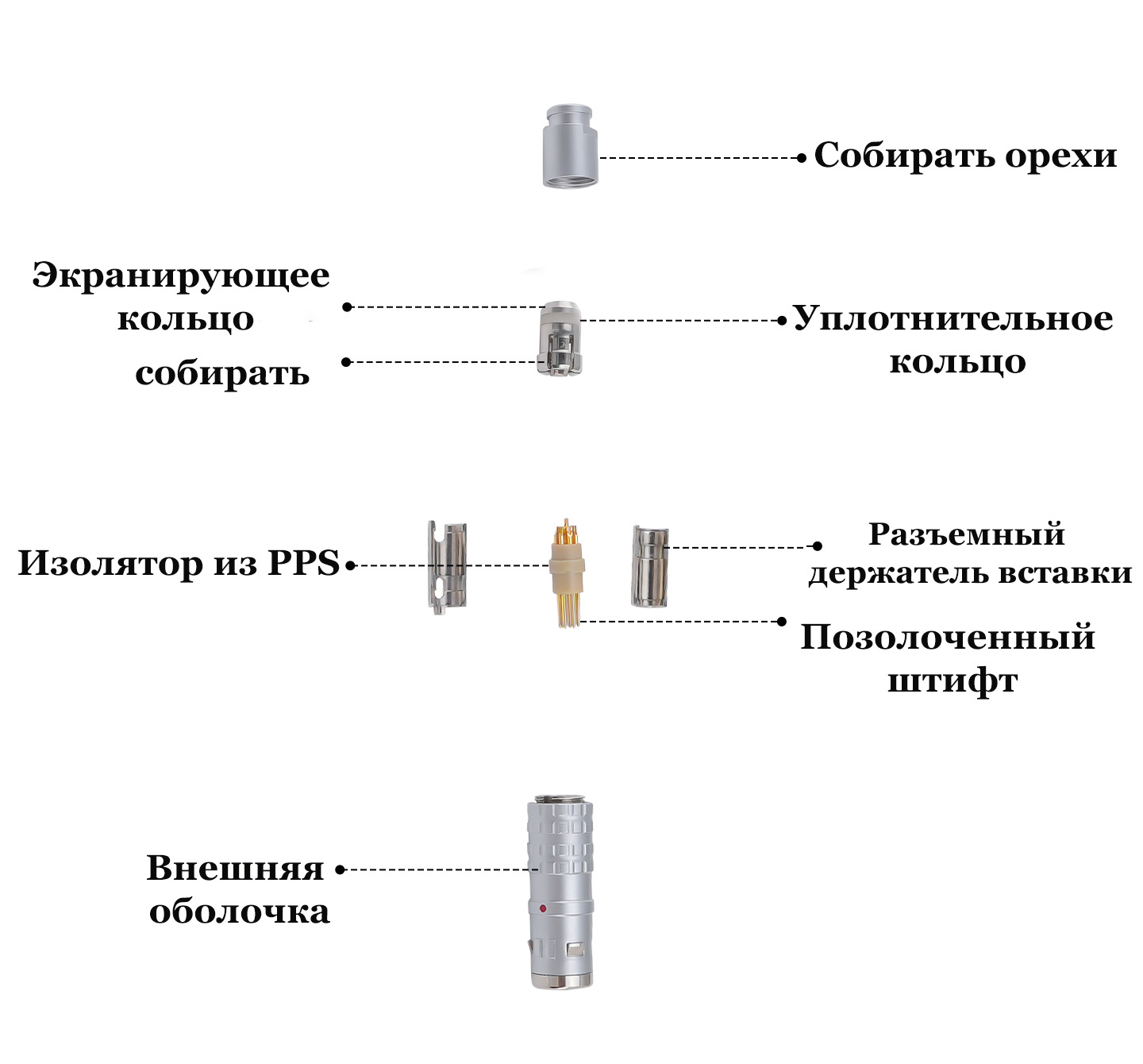

Ключевые конструктивные элементы и материалы разъёма TGG серии K:
• Корпус из высокоточного металла (латунь или нержавеющая сталь 316L)
• Изолятор из инженерного пластика (например, PPS или PEEK)

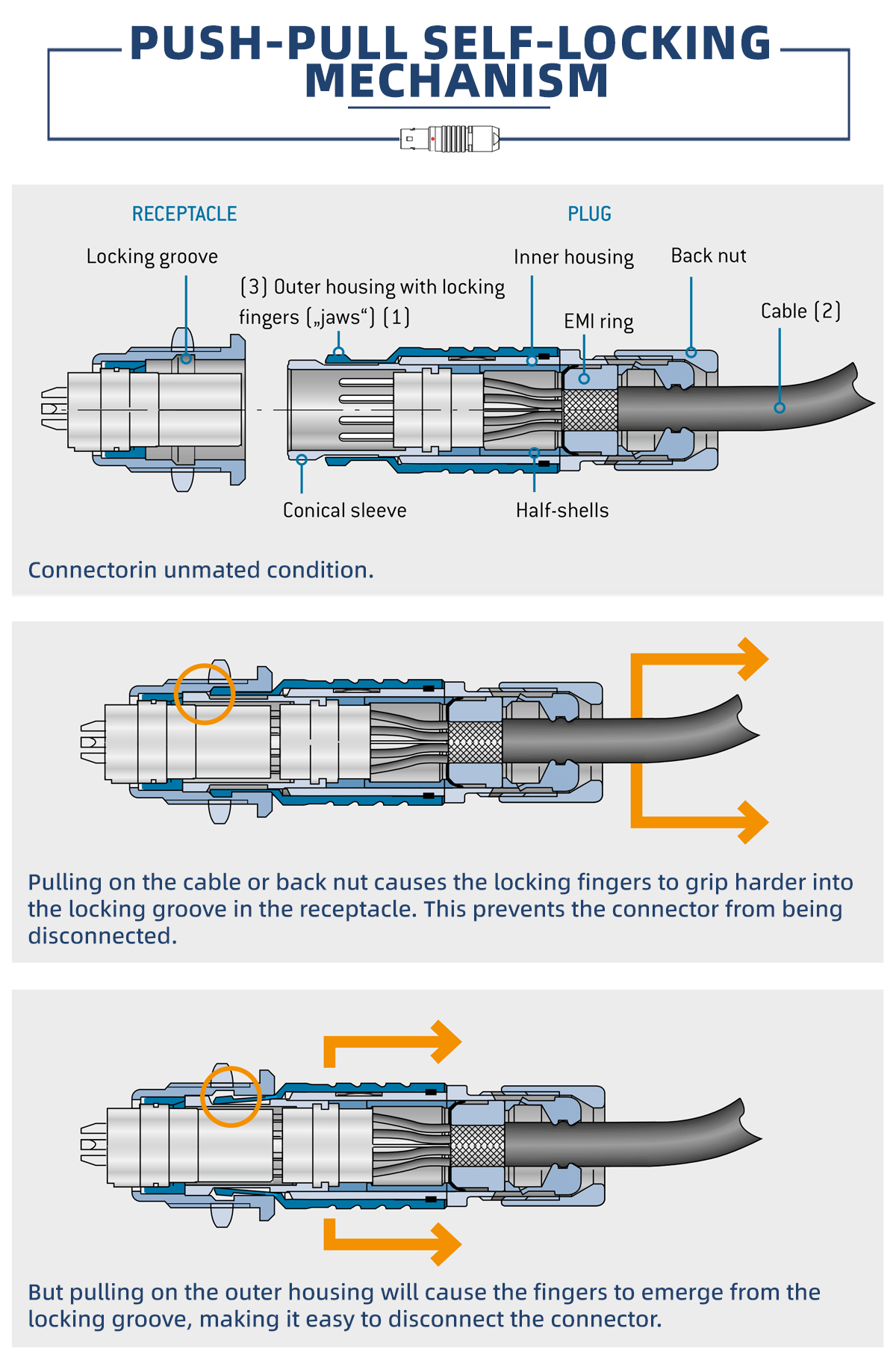

• Многолепестковый push-pull самозапирающийся механизм
• Хвостовик с интегрированным или настраиваемым резиновым уплотнительным кольцом (обычно из силикона или фторкаучука)
• Позолоченные контакты типа «штырь-гнездо» из медного сплава
Именно сочетание корпусного уплотнительного кольца + внутренней заливки компаундом + точного контроля допусков сопрягаемых поверхностей обеспечивает надёжную влагозащиту в состыкованном состоянии.
Почему разъём TGG серии K не подвержен попаданию воды?
— Ключ кроется в «динамическом уплотнительном интерфейсе».

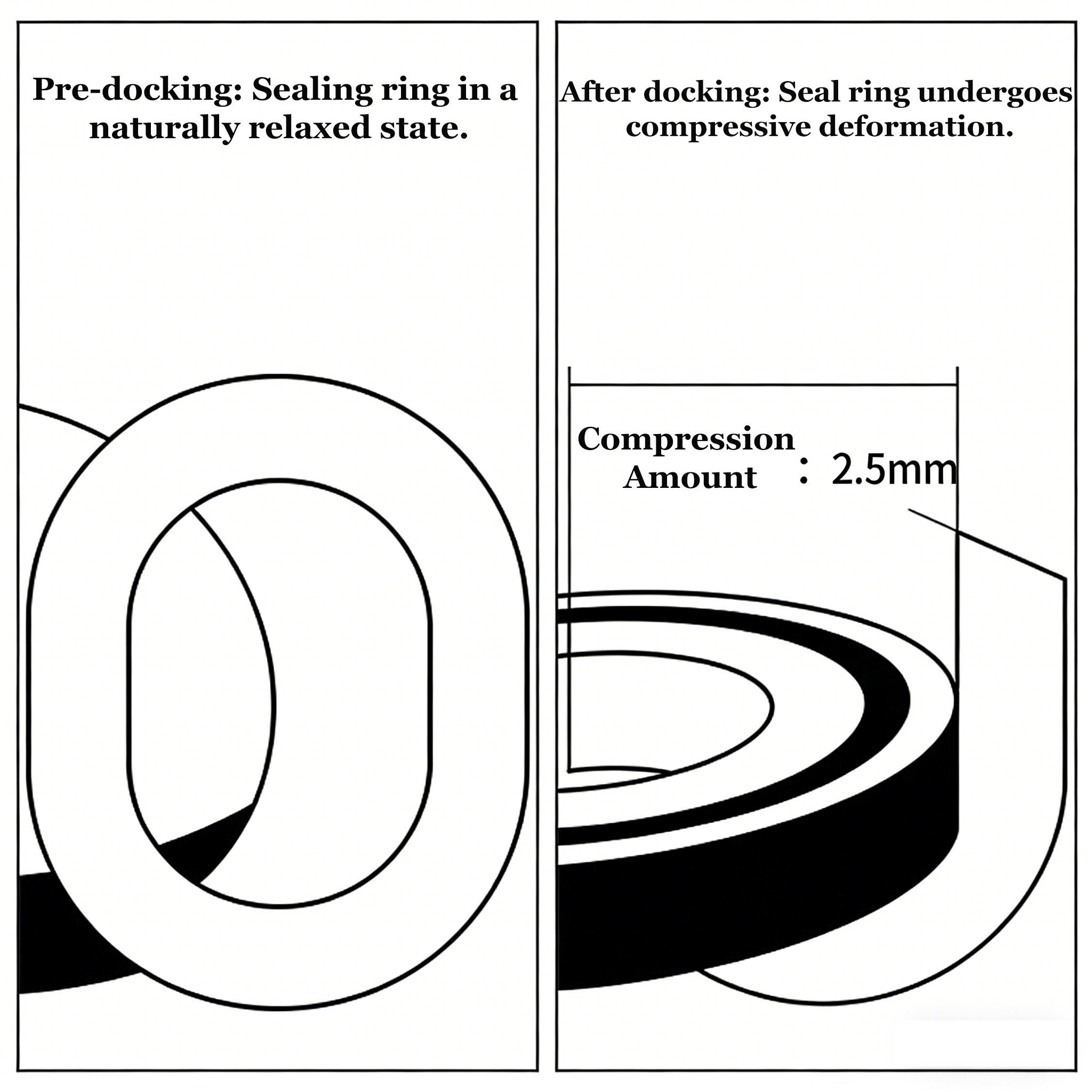

Когда вилка полностью состыкована с розеткой, их сопрягаемые поверхности образуют сжимаемое кольцо через O-образное уплотнительное кольцо или прокладку. Это кольцо под осевым давлением плотно прилегает к корпусам вилки и розетки, обеспечивая:
• предотвращение проникновения жидкой воды через зазоры сопряжения
• защиту от попадания пыли, солевого тумана и других микрочастиц в контактную зону
• сохранение контактного давления даже при вибрации или незначительных смещениях
Поэтому в стандартных испытательных условиях качественный разъём TGG серии K не подвержен попаданию воды при обычном разбрызгивании или кратковременном погружении.
Может ли разъём TGG серии K действительно потерять герметичность и пропустить воду?
Ответ: при определённых условиях защитные свойства могут снизиться, но в большинстве случаев явление «попадания воды» на самом деле вызвано неправильным выбором или использованием разъёма.
Необходимо прояснить два момента:
1. Качественный оригинальный разъём TGG серии K не склонен к пропусканию воды

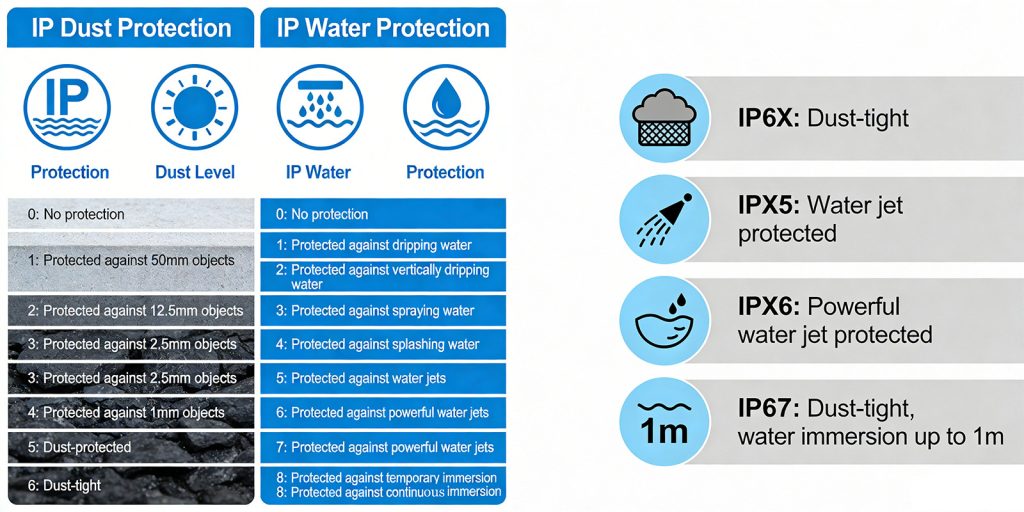

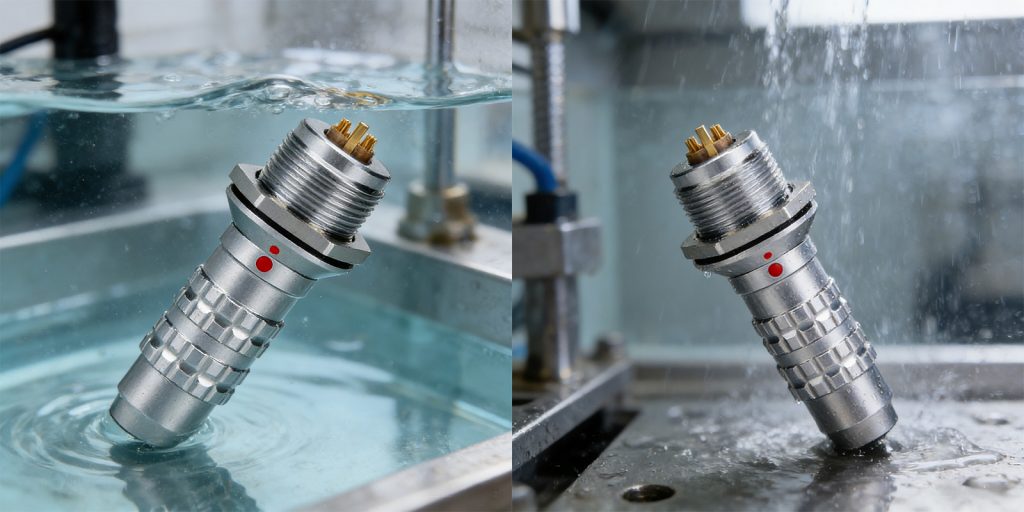

Если изделие соответствует классам защиты IP66, IP67 или даже IP68 и эксплуатируется в номинальных условиях с правильной стыковкой, внутренние контакты могут оставаться сухими в течение длительного времени.
2. Однако разъём TGG серии K «склонен к появлению неисправностей, похожих на вызванные попаданием воды»
Эти неисправности часто ошибочно приписывают попаданию воды, но их коренные причины обычно иные:
• старение или повреждение уплотнительного кольца
• плохое уплотнение в месте соединения кабеля с хвостовиком разъёма
• неполное защёлкивание разъёма до фиксации
• длительное воздействие коррозионной или высокотемпературной/влажной среды
• царапины на корпусе или уплотнительной поверхности при монтаже
Именно поэтому многие пользователи считают, что «разъём TGG серии K негерметичен», хотя на самом деле это отказ системы уплотнения или несоблюдение условий эксплуатации, а не обязательно проникновение воды через сам разъём.
Почему защитные свойства разъёма TGG серии K могут ухудшаться?
Чтобы полностью ответить на вопрос «подвержен ли разъём TGG серии K попаданию воды?», необходимо проанализировать, какие факторы окружающей среды разрушают его уплотнительную систему.
Основные причины снижения влагозащиты:
1. Не произошло ли старение или повреждение уплотнительного кольца разъёма TGG серии K?

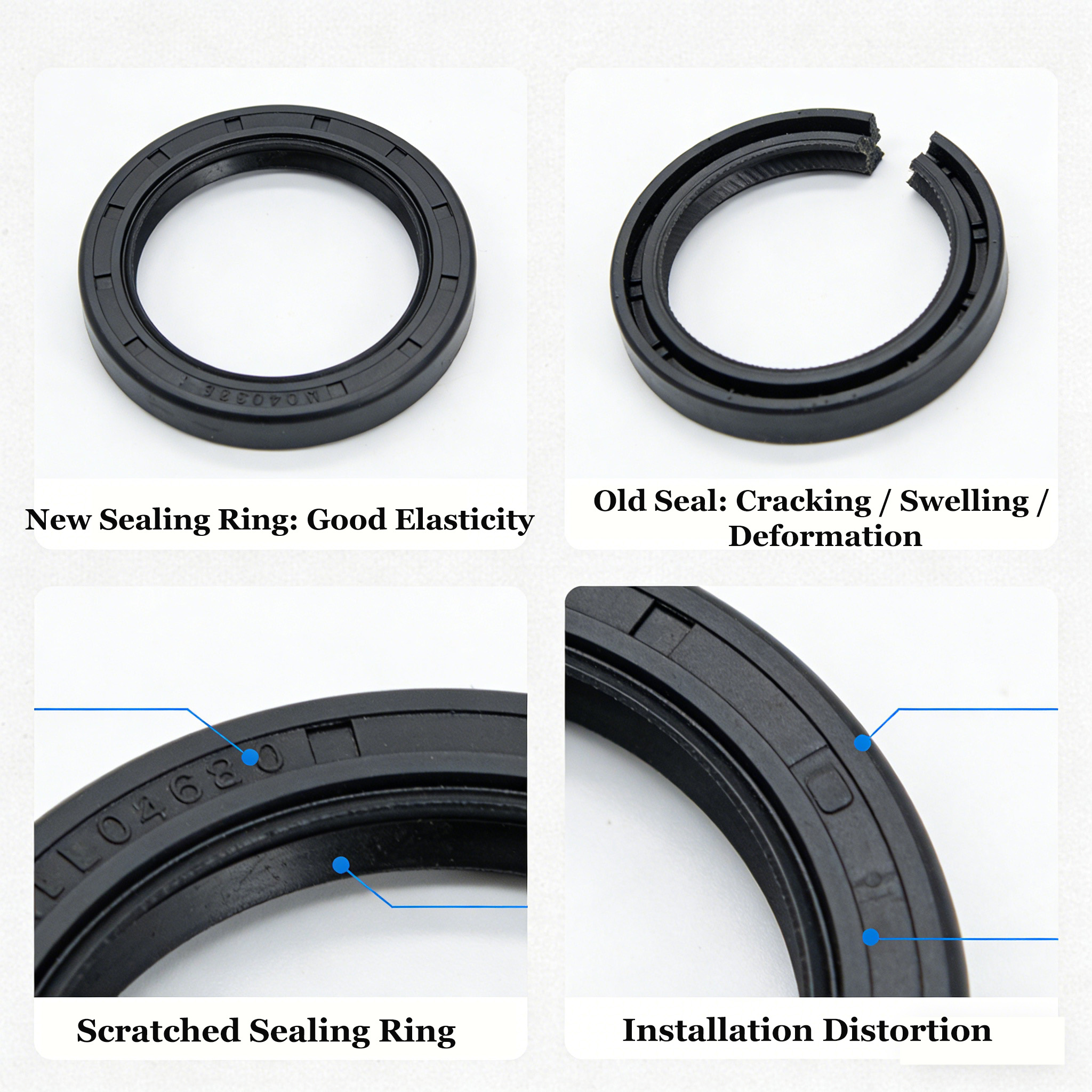

Если уплотнительное кольцо потеряло эластичность или на нём появились трещины, зазор между корпусами не может быть эффективно заполнен, что приводит к микро-протечкам.
Причины старения кольца:
• длительное воздействие озона, ультрафиолета или высоких температур
• контакт с маслами, органическими растворителями или сильными кислотами/щелочами
• механический износ при многократных стыковках/расстыковках
• порезы острыми краями при монтаже
Особенно важно: силиконовые уплотнительные кольца не устойчивы к маслам и некоторым растворителям — в определённых промышленных средах они могут набухать или размягчаться, теряя герметичность.
Это самая распространённая и чаще всего игнорируемая причина жалоб на «попадание воды».
Примеры:

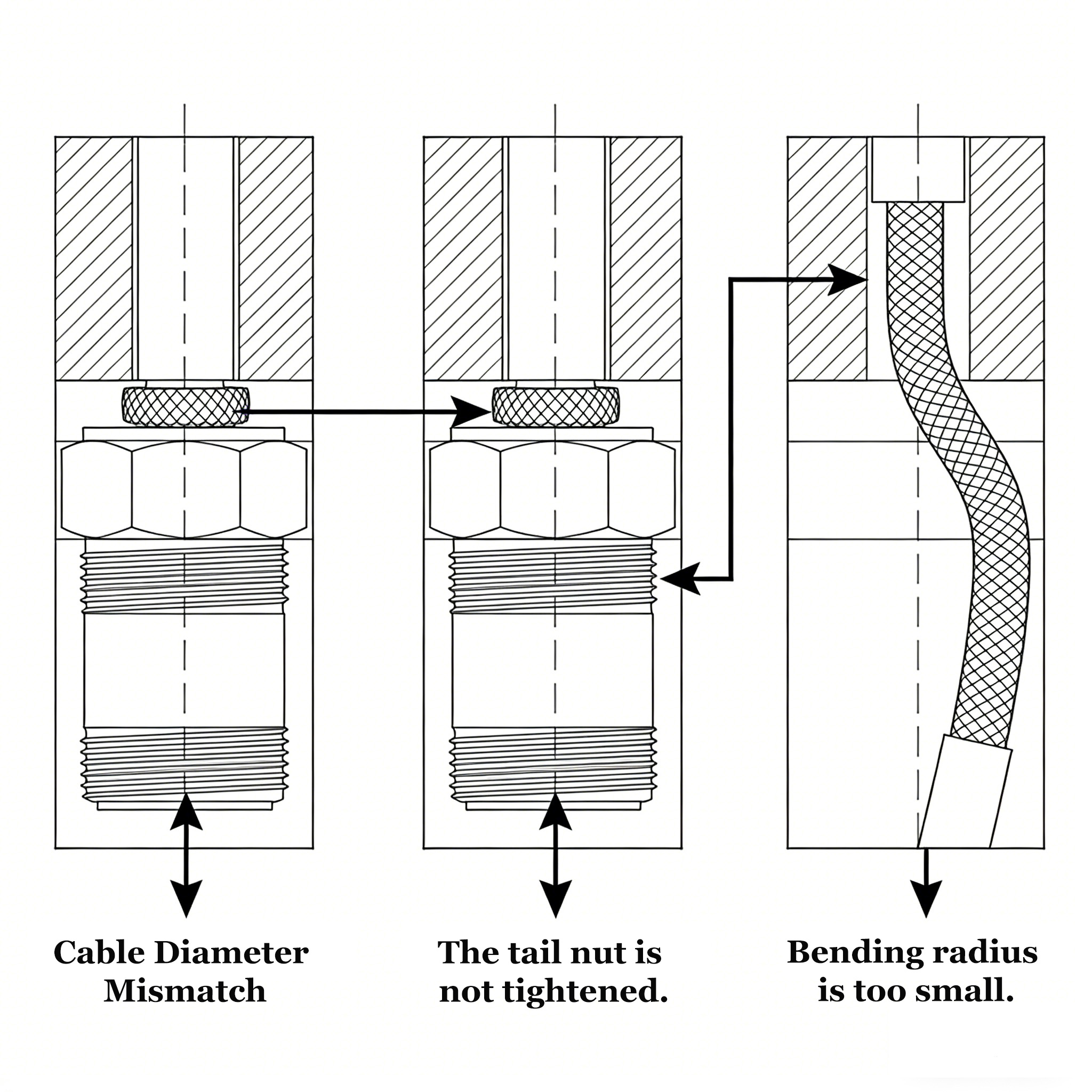

• несоответствие наружного диаметра кабеля внутреннему диаметру хвостового зажима
• отсутствие термоусадочной трубки или заливки компаундом для вторичной герметизации
• слишком малый радиус изгиба кабеля, деформирующий хвостовое уплотнение
• длительное натяжение кабеля, приводящее к образованию зазоров в хвостовике
В этих случаях вода может медленно просачиваться вдоль кабеля между жилами или между кабелем и зажимом внутрь корпуса, но пользователь часто ошибочно полагает, что вода попала через стык вилки и розетки.
Ускоряют ли деградацию уплотнения привычки монтажа и использования?
• незатянутая хвостовая гайка или зажим

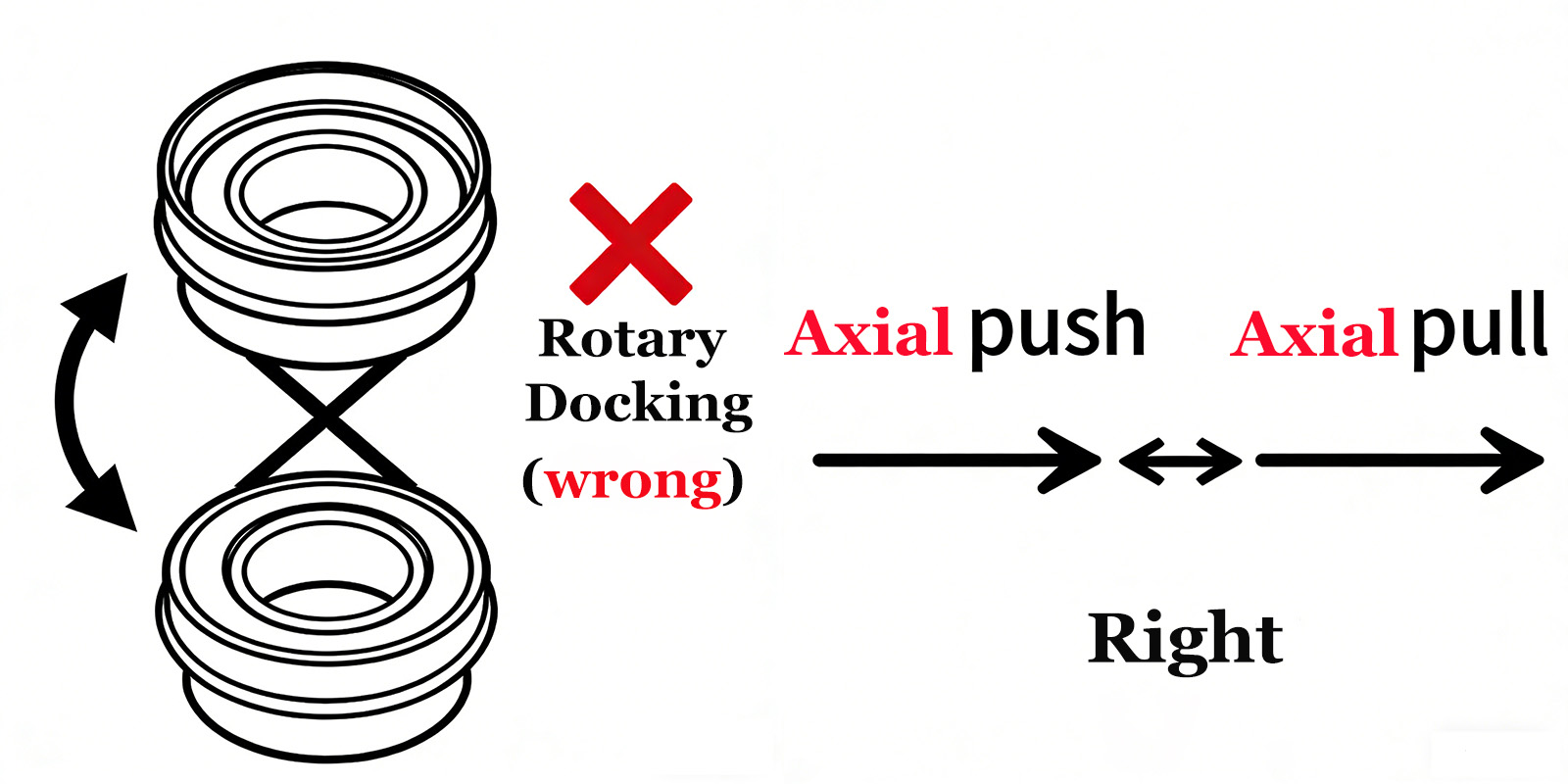

• вращение разъёма при стыковке/расстыковке вместо осевого перемещения (push-pull)
• снятие и надевание разъёма в пыльной или влажной среде без последующей установки защитного колпачка
Эти привычки ускоряют износ уплотнительных поверхностей или способствуют накоплению загрязнений.
Находится ли разъём в условиях длительного конденсатообразования или повышенной влажности?
Даже при классе защиты IP67, допускающем кратковременное погружение, длительное пребывание в условиях:
• высокой влажности (>90% отн. влажности) с резкими перепадами температуры
• наличия конденсата водяных паров
• солевого тумана или остатков электролита
может привести к медленному проникновению микроколичеств влаги через уплотнительный интерфейс, что в итоге снижает сопротивление изоляции.
Является ли «попадание воды» в разъём TGG серии K «ложным увлажнением» или «реальным отказом»?
Многие пользователи, обнаружив окисление контактов или снижение сопротивления изоляции, сразу думают о попадании воды, но необходимо различать две ситуации:
1. «Ложное увлажнение» (большинство случаев) – конденсация или загрязнение
Характеристики:
• сопротивление изоляции восстанавливается после отключения питания и вентиляции
• на поверхности контактов есть тёмная оксидная плёнка, но нет жидкости
• часто встречается в условиях циклических перепадов температур
• внутри кабеля у хвостовика нет следов воды
Это явление вызвано не нарушением герметичности разъёма, а конденсацией влаги из внутреннего воздуха из-за перепада температур или гигроскопичностью загрязнений.
2. «Реальный отказ» (нарушение герметичности) – требуется замена
Характеристики:
• внутри корпуса видна явная вода или водяные следы
• сопротивление изоляции постоянно низкое

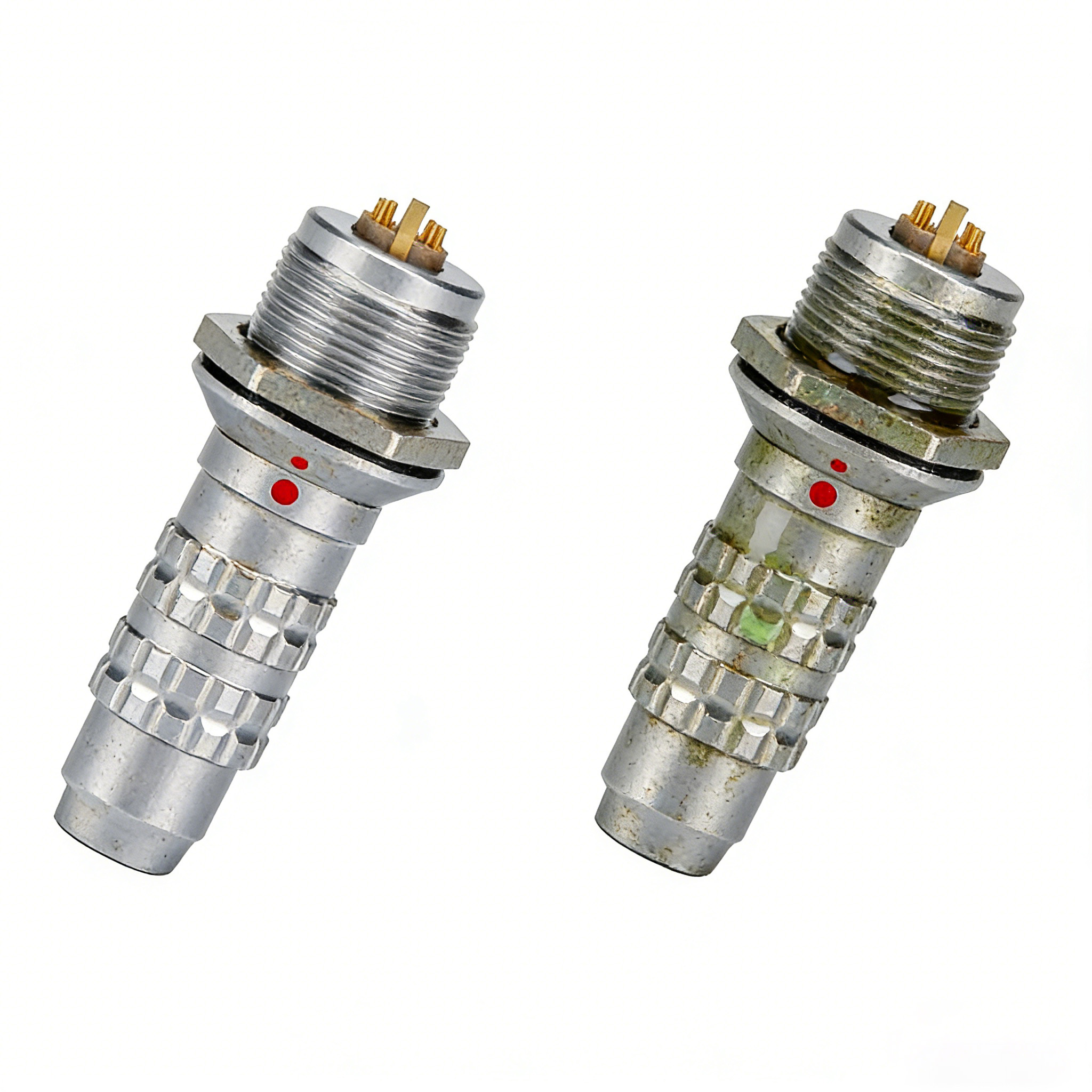

• на контактах появляется зелёная патина или следы электрохимической коррозии
• уплотнительное кольцо деформировано, имеет трещины или отсутствует
Этот случай указывает на реальное нарушение уплотнительной системы разъёма.
2. «Реальный отказ» (нарушение герметичности) – требуется замена
Характеристики:
• внутри корпуса видна явная вода или водяные следы
• сопротивление изоляции постоянно низкое
• на контактах появляется зелёная патина или следы электрохимической коррозии
• уплотнительное кольцо деформировано, имеет трещины или отсутствует
Этот случай указывает на реальное нарушение уплотнительной системы разъёма.
Какие привычки использования чаще всего приводят к тому, что разъём TGG серии K «ведёт себя как негерметичный»?
Ниже перечислены распространённые ошибки:
1. Длительное пребывание в расстыкованном состоянии во влажной среде
Защитный колпачок предназначен только для защиты от пыли, он не гарантирует герметичность при длительном погружении или воздействии струй воды под давлением.
2. Применение силы или инструментов при стыковке/расстыковке
Это может:
• деформировать корпус
• повредить канавку для уплотнительного кольца
• привести к неравномерному зазору между сопрягаемыми поверхностями
3. Использование стандартных уплотнительных колец в солевых туманах или агрессивных средах
Стандартные силиконовые кольца не устойчивы к агрессивным средам — в таких условиях требуется фторкаучук или специальное покрытие.
4. Использование повреждённого или старого разъёма
Даже внешне неповреждённое уплотнительное кольцо может потерять эластичность из-за старения.
Как обеспечить долговременную надёжную влагозащиту разъёма TGG серии K?
Даже если разъём TGG серии K сам по обладает отличной защитной основой, для сохранения его свойств необходимо правильное обслуживание.
1. Проверяйте уплотнительное кольцо и сопрягаемые поверхности перед стыковкой
Убедитесь, что:
• на кольце нет трещин, оно не перекручено
• сопрягаемые поверхности чистые, без посторонних частиц
• корпус не деформирован, нет вмятин
2. После стыковки убедитесь в надёжной фиксации
В механизме push-pull должно быть слышно характерное «защёлкивание», а также необходимо потянуть за разъём, чтобы убедиться в фиксации.
3. В расстыкованном состоянии надевайте защитный колпачок
Предотвращает попадание пыли, металлической стружки или жидкости в несостыкованную розетку или вилку.
4. Регулярная чистка и смазка (профессиональный уровень)
Использование неагрессивных электроочистителей и специальной смазки для уплотнений может продлить срок службы уплотнения.
5. В тяжёлых условиях выбирайте более высокий класс защиты или специальные уплотнительные материалы
Например:
• IP68 (1,5 метра, 30 минут)
• Уплотнения из фторкаучука
• Полная заливка хвостовика компаундом
Влияют ли материал корпуса и покрытие на влагозащиту разъёма TGG серии K?
Ответ: влияют, но не являются определяющими.
Ключевые моменты:
• Корпус из нержавеющей стали (316L) обеспечивает лучшую стойкость к солевому туману и коррозии, чем латунь с гальваническим покрытием, но это напрямую не повышает класс герметичности.
• Покрытия, такие как никелирование или черное хромирование, повышают износостойкость и коррозионную стойкость, косвенно защищая уплотнительный интерфейс.
• Точность обработки корпуса напрямую влияет на равномерность сжатия O-образного кольца — изделия с низкой точностью склонны к локальным протечкам.
Основные отличия стандартной и усиленной версии:
Усиленная версия обычно включает:
• двойное уплотнение хвостовика (заливка компаундом + зажим)
• улучшенный материал уплотнительного кольца
• дополнительную влагозащитную прокладку на сопрягаемой поверхности
• контакты и изолятор, отлитые в едином блоке (overmolding)
Итог: действительно ли разъём TGG серии K склонен к пропусканию воды?
С точки зрения конструктивных стандартов:
✔ Разъём TGG серии K при правильном выборе, монтаже и использовании обладает высоконадёжной влагозащитой.
Однако с точки зрения реальных условий эксплуатации:
✔ Он склонен к появлению ухудшений электрических характеристик, которые можно ошибочно принять за попадание воды.
Факторы, которые действительно снижают защитные свойства разъёма TGG серии K:
• старение или неправильный выбор материала уплотнительного кольца
• плохая герметизация хвостовика в месте входа кабеля
• неполная фиксация разъёма
• длительное воздействие конденсата или солевого тумана
• отсутствие защитного колпачка на расстыкованном разъёме
• повреждения при монтаже
Иными словами:
Разъём TGG серии K не является абсолютно водонепроницаемым — он «сохраняет заявленный класс защиты при правильной эксплуатации, но его защитные свойства ухудшаются при нарушении правил использования».
