Гибридный разъем
Этот разъем — надежное решение для различных применений. Увеличенная конструкция и поддержка гибридных возможностей делают его незаменимым выбором для сложных задач.
Продукция
-
Увеличенный FGG 3B 113 12+1 Гибридный пневматический электрический разъем
-
FGG B108 8+1 Разъемы для гибридных проводов с комбинированными контактами
-
FGG B104 4+1 Пневматический электрический Круглый гибридный разъем
-
FGG 3B106 6+1 Самозакрывающийся гибридный Жидкостный разъем
-
FGG Ip68 3K 110 10+1 жидкостный гибридный кабельный разъем
Увеличенный FGG 3B 113 12+1 Гибридный пневматический электрический разъем
Пневматический электрический разъем FGG 3B 113 12+1 предоставляет универсальное решение для передачи питания, сигналов и пневматики, идеально подходящее для сложных условий эксплуатации. Поддерживает жидкостный разъем и индивидуальные гибридные кабели, удовлетворяя потребности в медицинских кабелях и промышленных приложениях. Его гибридный разъем с конфигурацией 113 12+1 включает 12 низковольтных контактов и 1 пневматический канал, обеспечивая эффективное и стабильное соединение.
Описание
маркер
Пневматический электрический разъем
FGG 3B 113 12+1 Гибридный пневматический электрический разъем обеспечивает высокоэффективное решение для электрических, сигнальных и пневматических соединений в одном корпусе. Он идеально подходит для различных отраслей, таких как медицина, автоматизация и робототехника, включая жидкостный разъем и индивидуальные гибридные кабели.
Основные особенности и преимущества
◪ Система Push-Pull с самоблокировкой
Обеспечивает надежное соединение и простоту эксплуатации.
◪ Пневматическая и гибридная конфигурация контактов
Подходит для самых разнообразных приложений.
◪ 113 12+1 дизайн изолятора
12 низковольтных контактов и 1 канал для жидкости или воздуха.
◪ Водонепроницаемость (IP50/IP68)
Герметичный дизайн для использования в сложных условиях.
◪ Контакты для пайки или обжима
Гибкие опции для различных нужд.
◪ 360° экранирование для защиты от ЭМИ
Полная защита от электромагнитных помех.
◪ Множественные варианты ключей
Предотвращают перекрестное соединение с похожими разъемами.
◪ Высокая плотность контактов
Экономия пространства и удобство установки.
◪ G-образное позиционирование
Обеспечивает точное выравнивание и надежное подключение.
| ссылка | Размеры (мм) | |||||||
| Ряд | Модель | A | B | L1 | L2 | SW1 | SW2 | SW3 |
| 0B | TGG | 9.5 | 11 | 45.3 | 35.3 | 8 | 9 | 10 |
| 1B | TGG | 12 | 17 | 53 | 42 | 10 | 13 | 13 |
| 2B | TGG | 15 | 22 | 60 | 48 | 13 | 15 | 16 |
| 3B | TGG | 17.8 | 17 | 58 | 43 | 16 | 17.5 | 18 |
Технические характеристики (механические и экологические):
| Срок службы | >5000 циклов |
| Влагостойкость | До 95% при 60 ℃ |
| Температурный диапазон | -55 ℃ / +250 ℃ |
| Устойчивость к вибрациям | 10-2000 Гц, 15g |
| Ударопрочность | 100g, 6 мс |
| Солевой туман | >144 часов |
| Степень защиты | IP50 |
| Климатические испытания | 55/175/21 |
| Сопротивление изоляции | ≥1000 МОм |
| Экранирование на 10 МГц | >75 дБ |
| Экранирование на 1 ГГц | >40 дБ |
Параметры модели кругового соединителя B Series FGG
| Параметр | FGG 1B | FGG 2B | FGG 3B | FGG 4B |
| Материал корпуса | Хромированная латунь | |||
| Материал изолятора | PPS / PEEK | |||
| Тип контакта | Пайка / Обжим | |||
| Диаметр разъема | 9 мм | 12 мм | 15 мм | 20 мм |
| Примеры моделей | FGG1B102 | FGG2B104
FGG2B113 FGG2B206 FGG2B108 |
FGG3B108
FGG3B113 FGG3B206 FGG3B118 |
FGG4BP410
FGG4BP33 |
| Кабельный зажим | Ø 6.2 - 7.2 мм | Ø 5.2 - 9.2 мм | Ø 5.2 - 9.2 мм | Ø 9.2 - 14.2 мм |

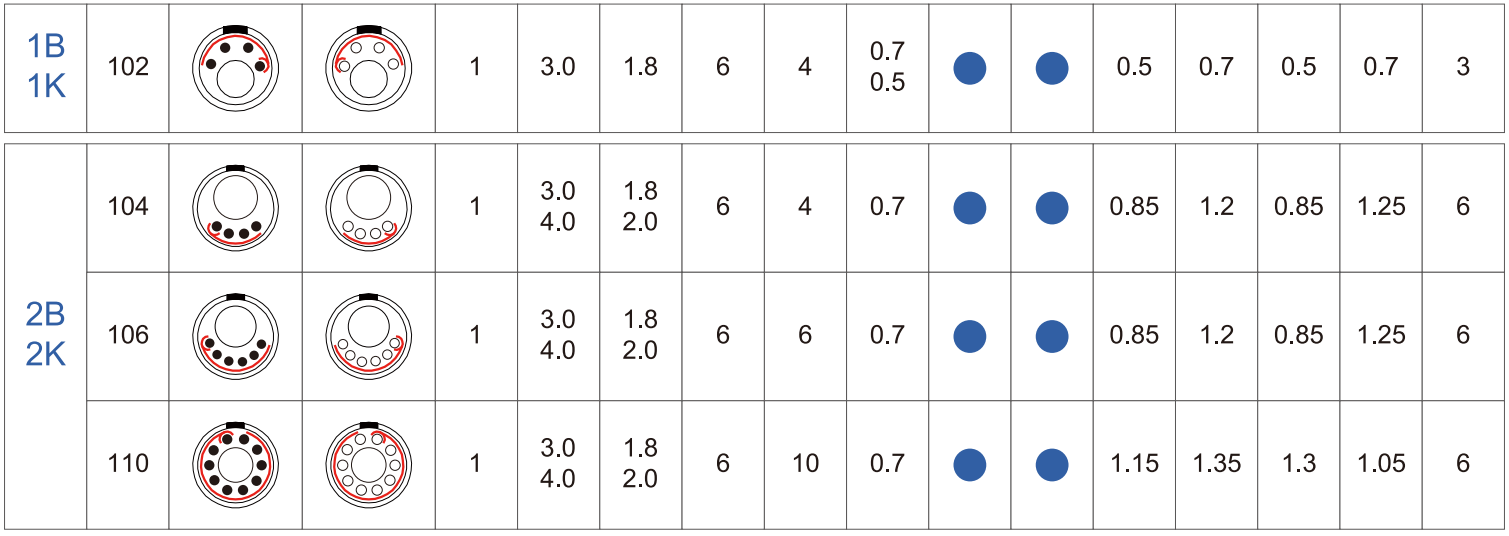

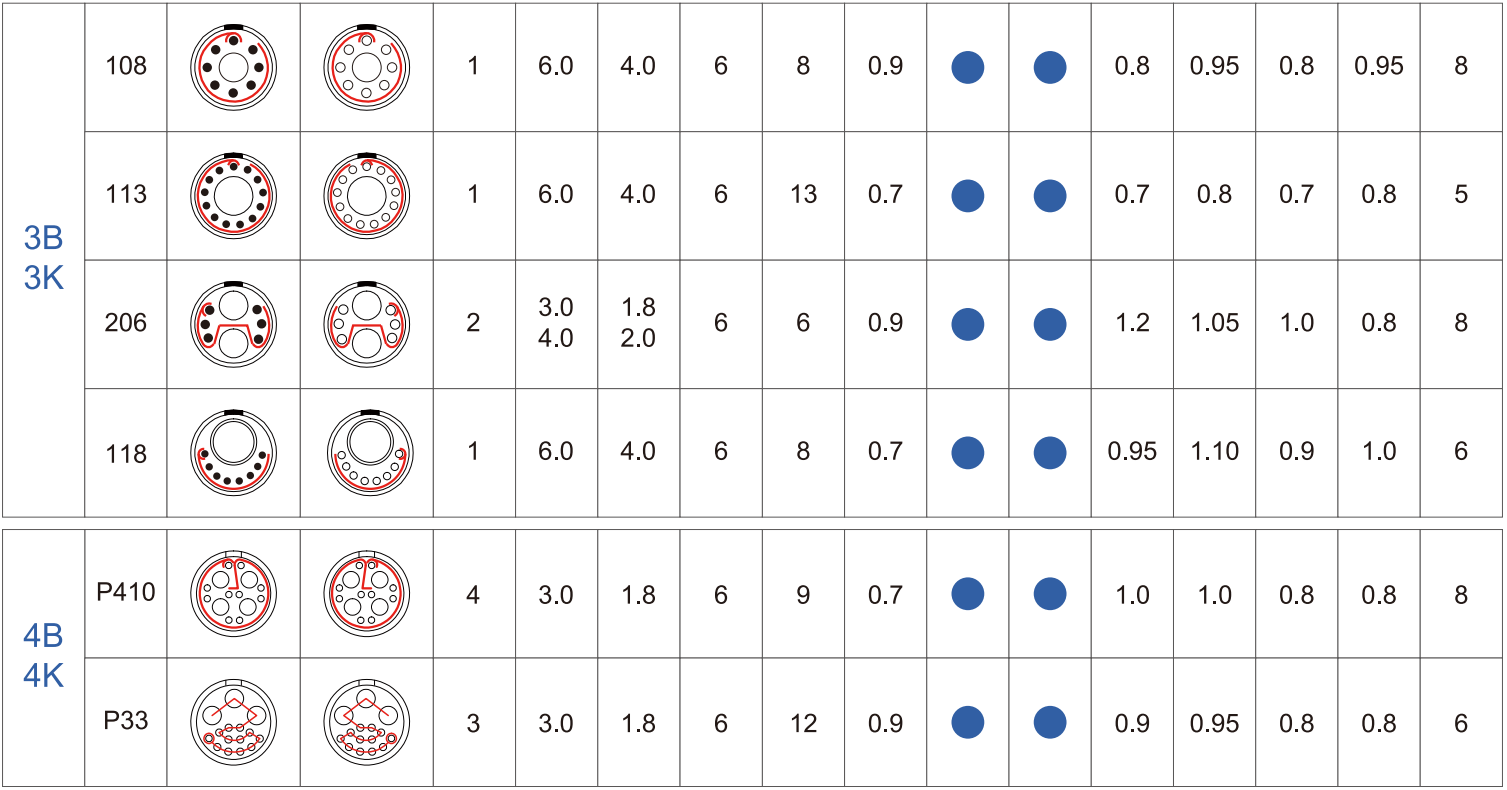

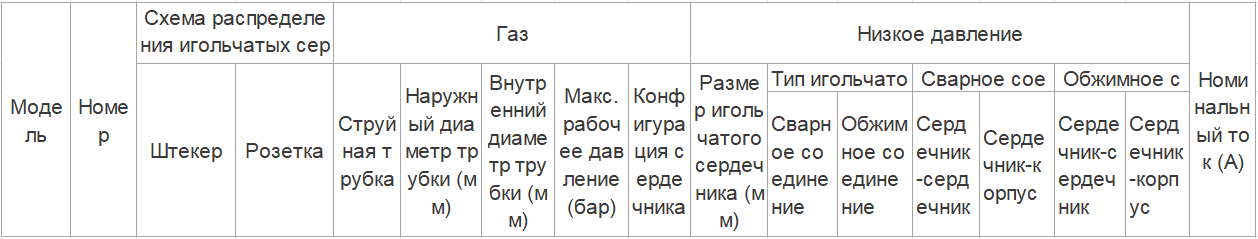

Смешанная компоновка: Газовый сердечник + Сердечник низкого давления
Жидкостный разъем
Описание
FGG 3B 113 12+1 жидкостный разъем имеет герметичный корпус IP50/IP68, который обеспечивает защиту в сложных условиях. Благодаря 12 низковольтным контактам и 1 пневматическому каналу, он подходит для промышленной автоматизации, медицинских и робототехнических применений.
Индивидуальные гибридные кабели
Совместимость с индивидуальными гибридными кабелями делает разъем гибким в настройке и применении. Он объединяет питание, данные и пневматику, значительно повышая эффективность работы.
Медицинские кабели
FGG 3B 113 12+1 идеально подходит для медицинских кабелей, обеспечивая надежное соединение в сложных медицинских условиях, таких как диагностическое и хирургическое оборудование.
Этот пневматический электрический разъем√ FGG 3B 113 12+1 разработан для обеспечения надежных соединений в сложных и экстремальных условиях эксплуатации. Благодаря гибридной конструкции, разъем сочетает в себе электрические, сигнальные и пневматические соединения, что делает его идеальным решением для промышленных, медицинских и автоматизированных систем. Увеличенная конфигурация 113 12+1 включает 12 низковольтных контактов для передачи сигнала и питания, а также 1 пневматический канал для передачи воздуха или жидкости. Этот разъем гарантирует высокую надежность, долговечность и устойчивость к электромагнитным помехам, что делает его востребованным в широком спектре отраслей.
