Женский разъём EGG 00B до 4B 302 304 306, совместимый с push pull механизмом, обеспечивает надежное соединение. Идеален для промышленных и медицинских приложений.
-
F MINI SA S1/S2/S3/S4 SNAP IP68 разъем для шнура
-
Замена 38999 MIL-DTL-26482 mil байонетный разъем
-
F-серия Мини W1/W2/W3/W4 Snap IP50 IP68 угловой разъем вилка
-
3P разъем медицинский пластиковый оборудование мини
-
FHG Металлические круглые разъёмы с push pull для медицины
-
PHG 0K 1K 2K 3K 4K серия круглая водонепроницаемая свободная розетка
-
коаксиальный Гибридный разъём
-
U Series UP01 00U 0U IP68 IP69 фиксируемый кабель Короткая вилка
-
Замена 26482 Легкий байонетный авиационный разъем
-
PCA 0S 1S от 1 до 18 контактов гнездовая круглая видеорозетка
-
Замена разъем 26482 Mil d38999 электрические байонетные разъемы
-
Коаксиальный 0S 1S 2S 3S S Серия ERN Фиксированная розетка Заземляющий тег
-
Индивидуальное решение для двухстороннего литья серии M.
-
Круглый разъём PCA 2C, короткий FFA 2C, полукруглый плавающий разъём
-
Решение LinkHive для сборки кабеля-ответвителя 4-в-1
Совместим с прямым штекером LEMO серии FGG СОЕДИНИТЕЛИ 00B 0B 1B 2B 3B 2 3 4 5 6 7 9 10 12 14 16 18 24 26 30 контактов круглый самоблокирующийся разъем
Возможность выбора различных ключей для предотвращения неправильного подключения
Многожильная конфигурация от 2 до 48 контактов
Круговое экранирование обеспечивает полную защиту от ЭМП
Паяные и печатные контактные штыри
Описание
маркер
Технические характеристики (механические и экологические):
-
Срок службы: >5000 циклов
-
Влагостойкость: До 95% при 60 ℃
-
Температурный диапазон: -55 ℃ / +250 ℃
-
Устойчивость к вибрациям: 10-2000 Гц, 15g
-
Ударопрочность: 100g, 6 мс
-
Солевой туман: >144 часов
-
Степень защиты: IP50
-
Климатические испытания: 55/175/21
-
Сопротивление изоляции: ≥1000 МОм
-
Экранирование на 10 МГц: >75 дБ
-
Экранирование на 1 ГГц: >40 дБ

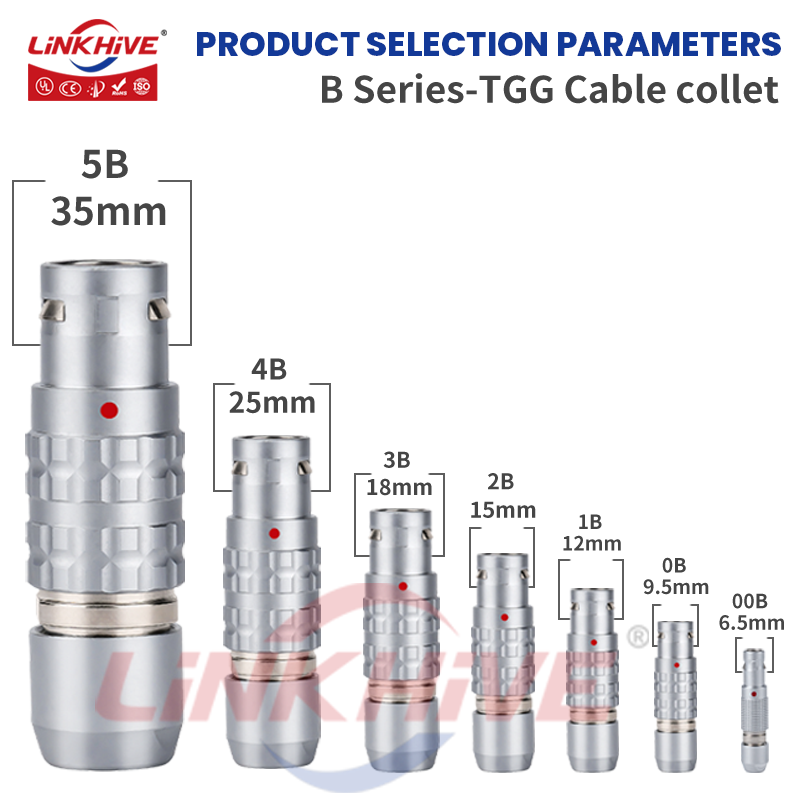

Размеры продукции
| Позиция | Размеры (мм) | |||||
| Серия | Модель | A | L1 | L2 | SW1 | SW2 |
| 00B | TGG | 6.5 | 27 | 19 | 5 | 5 |
| 0B | TGG | 9.5 | 35 | 25 | 8 | 7 |
| 1B | TGG | 12 | 42 | 31 | 10 | 9 |
| 2B | TGG | 15 | 48 | 36 | 13 | 13 |
| 3B | TGG | 18 | 58 | 43 | 16 | 15 |
| 4B | TGG | 25 | 74 | 56 | 21 | 20 |
| 5B | TGG | 35 | 103 | 78 | 31 | 30 |
Выбор установочного штифта
| Code | Number α Keys |
Series | Contact type | Note | ||||||||
| Angles | 00 | 0B | 1B | Angles | 2B | 3B | 4B | Plug | Socket | |||
| G | 1 | - | 0° | 0° | 0° | 0° | 0° | 0° | Male contact |
Female contact |
● | |
| A | 2 | α | 30° | 30° | 30° | α | 30° | 30° | 30° | ● | ||
| B | 2 | 60° | 60° | 60° | 45° | 45° | 45° | ● | ||||
| C | 2 | - | 90° | 90° | 60° | 60° | 60° | ● | ||||
| D | 2 | β | - | 135° | 135 | Y | 95° | 95° | 95° | o | ||
| E | 2 | - | 145° | 145 | β | 120° | 120° | 120 | o | |||
| F | 2 | - | 155° | 155° | 145° | 145° | 145° | o | ||||
| J | 2 | Y | 45° | 45° | 45° | α | 37.5° | 37.5° | 37.5° | Female contact |
Male contact |
● |
| K | 2 | - | 70° | 70° | 525° | 52.5° | 52.5° | o | ||||
| L | 2 | - | 80° | 80° | Y | 70° | 70° | 70° | o | |||
| M | 2 | δ | - | 110° | - | - | - | o | ||||
| Y | 3 | - | - | - | β | 112.5 | 126° | 112.5 | Male contact |
Female contact |
||
| - | - | - | - | Y | 100° | 102° | 147.5 | |||||
| Code | Number ofKeys |
Series | Contact type | Note | ||||||||
| Angle | 00 | 0B | 1B | Angle | 2B | 3B | 4B | Plug | Socket | |||
| R | 5 | α | - | - | - | α | - | - | - | Male contact |
Female contact |
|
| β | - | - | - | β | - | - | - | |||||
| Y | - | - | - | Y | - | - | - | |||||
| δ | - | - | - | δ | - | - | - | |||||

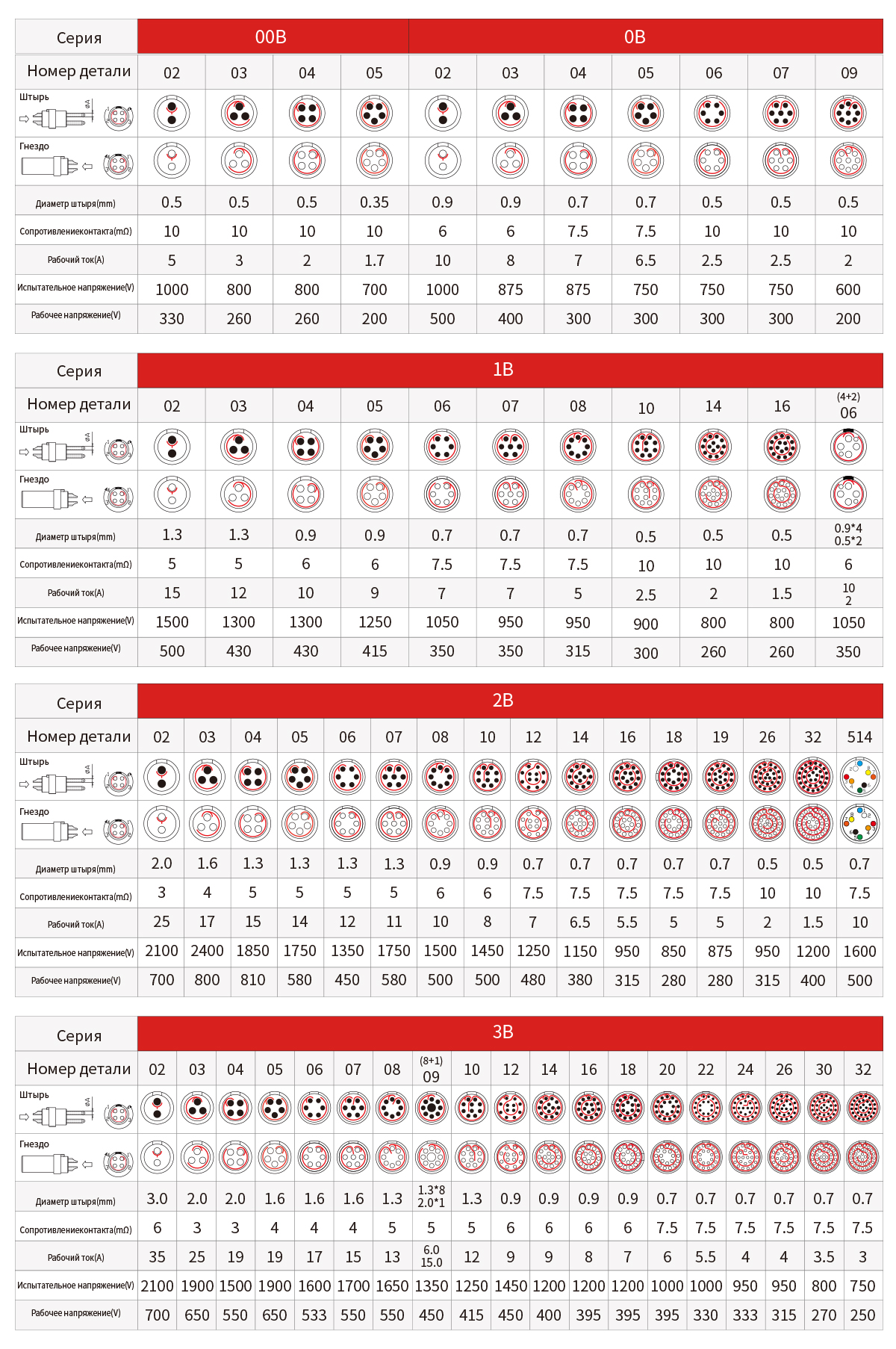

Выбор конфигурации контактов
Все модели серии B
Стационарная вилка |
Стационарная розетка |
Герметичные
розетки
|
Угловая вилка |
||||
| LinkHive | LEMO | LinkHive | LEMO | LinkHive | LEMO | LinkHive | LEMO |
| TAG | FAG | ZGG | EGG | MGG | HGG | TSG | FSG |
| TWG | FWG | ZCG | ECG | MHG | HHG | THG | FHG |
| ZNG | ENG | MCG | HCG | ||||
Прямая вилка
|
ZEG | EEG | MEG | HEG |
Угловая
розетка
|
||
| LinkHive | LEMO | ZHG | EHG | MMG | HMG | LinkHive | LEMO |
| TGG | FGG | ZPG | EPG | ||||
| TEG | FEG |
Прямая розетка
|
Переносная
розетка
|
ZXG | EXG | ||
| TNG | FNG | LinkHive | LEMO | LinkHive | LEMO | ||
| TFG | FFG | ZZG | EZG | XHG | PHG |
Стационарная
соединительная
муфта
|
|
| DGG | JGG | ZYG | EYG | XKG | PKG | LinkHive | LEMO |
| TDG | FDG | XFG | PFG | RGG | R.. | ||
| SGG | S.. | ||||||
