Серия B Круговой Разъем Серии B (Push-Pull) | Аэрокосмический, Медицинский | IP50
Металлический круговой разъем серии B с системой Push-Pull. 2-47 контактов, защита IP50, полное экранирование >75 дБ. Для медицинского, аэрокосмического и промышленного оборудования.
Описание
маркер
Надежная система фиксации Push-Pull: Обеспечивает быстрое и безопасное соединение.
Широкий выбор конфигураций: Многополюсные модели с количеством контактов от 2 до 47.
Варианты монтажа: Контакты для пайки или установки в печатную плату (прямые или угловые).
Высокая плотность компоновки: Компактный дизайн экономит пространство.

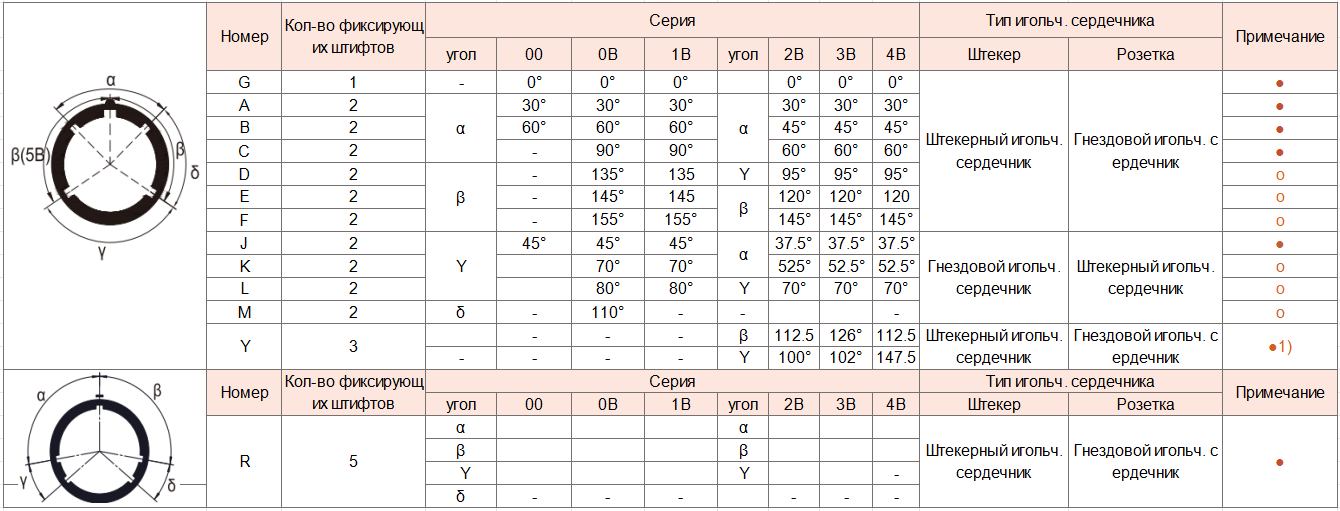

Защита от неправильного подключения: Несколько вариантов ключевой системы (ключ G является стандартным).
Полное электромагнитное экранирование (EMC): Экранирование на 360° обеспечивает защиту от помех.
| ссылка | Размеры (мм) | |||||
| Ряд | Модель | A | L1 | L2 | SW1 | SW2 |
| 00B | TGG | 6.5 | 27 | 19 | 5 | 5 |
| 0B | TGG | 9.5 | 35 | 25 | 8 | 7 |
| 1B | TGG | 12 | 42 | 31 | 10 | 9 |
| 2B | TGG | 15 | 48 | 36 | 13 | 13 |
| 3B | TGG | 18 | 58 | 43 | 16 | 15 |
| 4B | TGG | 25 | 74 | 56 | 21 | 20 |
| 5B | TGG | 35 | 103 | 78 | 31 | 30 |
Технические характеристики соединителя
| Основные характеристики продукта | |
| FGG | Прямой разъём, ключ (G) или ключи (A...M), кабельный коллет |
| Кодировка номера детали | TGG 00B-5B 2-48Pin |
| Материал корпуса | Хромированная латунь |
| Материал изоляции | PPS/PEEK/PTFE/PPSU |
| Влажность (макс.) | ≤95% [при 60°C/140°F] |
| Экранирование | 75dB (10 МГц), 40dB (1 ГГц) |
| Коррозия от солевого тумана | 96 часов |
| Рабочая температура | 250*C~-55℃ |
| Степень защиты | IP50 |
| Устойчивость к ударам | 100g, 6 мс |
| Устойчивость к вибрациям | 15g (10 Гц - 2000 Гц) |
| Надежность | ≥5000 циклов |
| Конфигурация вставки | 302-348 |
| Диаметр контакта | 5-30mm |
| Сопротивление контакта (мкΩ) | 6.5 |
| Рейтинг тока (А) | 7 |
| Испытательное напряжение (контакт-контакт) | 1450 В |
| Испытательное напряжение (контакт-оболочка) | 1000 В |
| Изоляционное сопротивление | ≥5000 МОм (600 В DC) |
| Пол | Вилка |
Применение самоблокирующихся соединителей Push-Pull серии B
Аэрокосмическая промышленность и БПЛА (Aerospace & UAV)
Медицинское оборудование (Medical)
Полупроводниковое оборудование (Semiconductor)
Автоспорт (Motorsport)
Транспортные системы (Transportation)
Энергетика и промышленная автоматизация (Energy & Industrial)
Оборона и безопасность (Security & Defence)

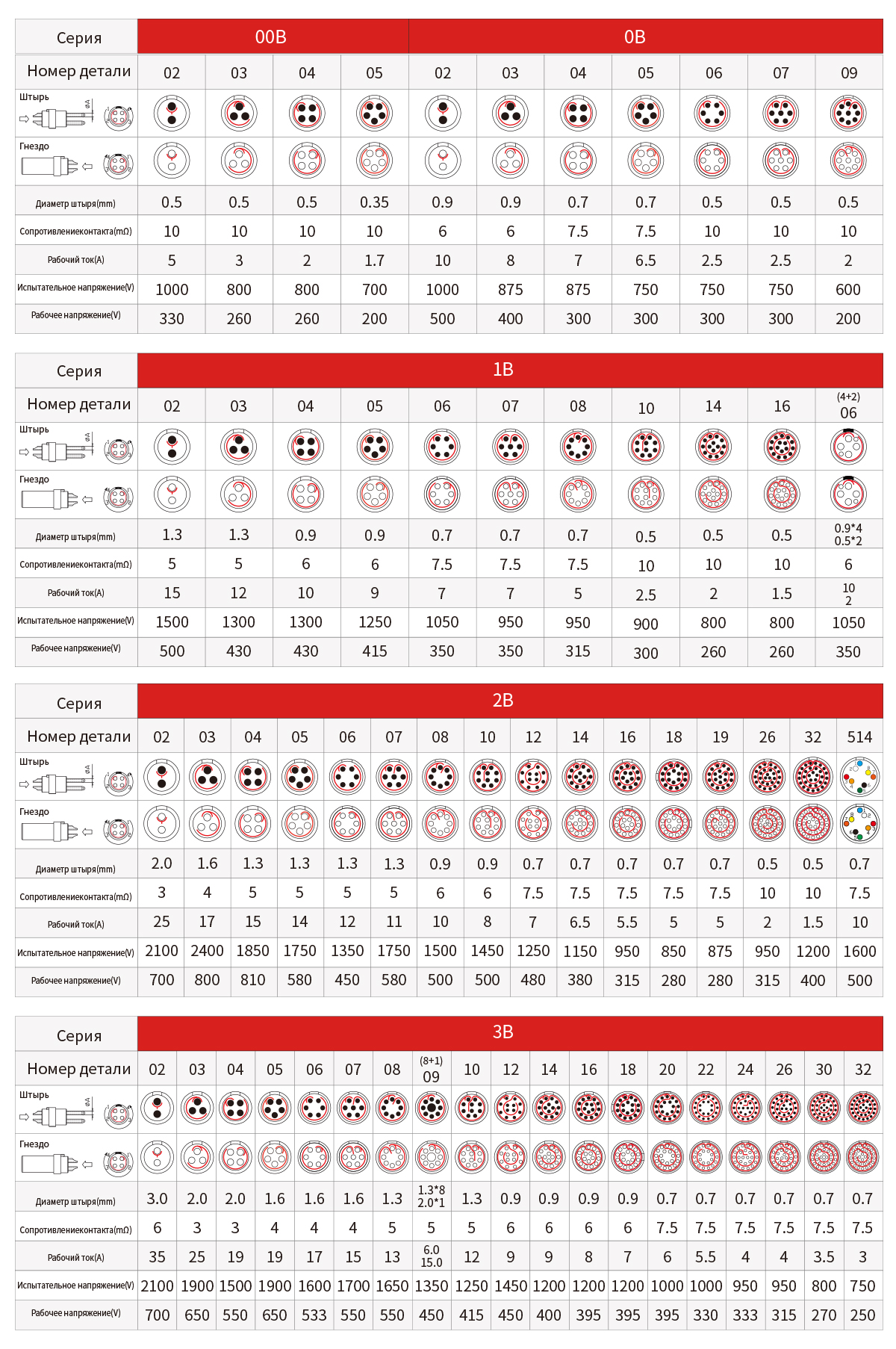

Конфигурация игольчатых сердечников
